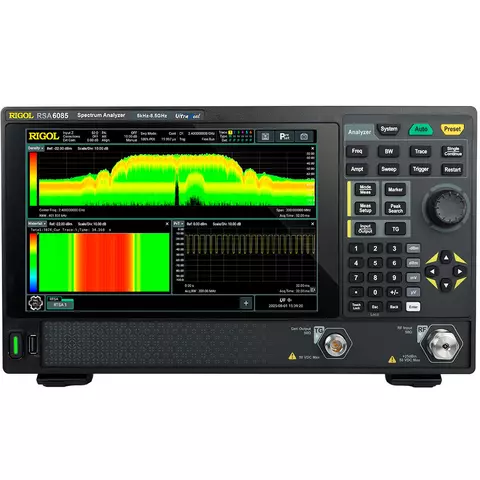

Аналізатор спектра RIGOL RSA6085

Код: 930375
Аналізатор спектра RIGOL RSA6085
Все про товар
Опис
720 933 ₴
Ціна з ПДВ

Все про товар

Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Діапазон 5 кГц-8,5 ГГц, аналіз спектра в реальному часі до 200 МГц, демодуляція 200 МГц, швидкість 4 ТГц/с, фазовий шум -108 дБн/Гц, 5 функцій, EMI-тести, LAN/USB/HDMI, SCPI Читати далі
720 933 ₴
Ціна з ПДВ
720 933 ₴
Ціна з ПДВ

Опис

RIGOL RSA6085 – це аналізатор спектра реального часу з діапазоном частот від 5 кГц до 8,5 ГГц. Прилад розроблений на модернізованій платформі UltraReal і поєднує високопродуктивне захоплення сигналу, розширений аналіз і портативну конструкцію, що дозволяє уникнути традиційних лабораторних обмежень.
Завдяки перемиканню режимів одним клацанням миші, віддаленому вебкеруванню та легкому формфактору, ця базова платформа відмінно підходить для досліджень та розробок, перевірки відповідності та усунення несправностей. Модель забезпечує високу продуктивність у дійсно портативній формі.

Особливості

  • Діапазон частот від 5 кГц до 8,5 ГГц: від низькочастотного зв'язку до мікрохвильового радара
  • Аналіз спектра у реальному часі зі смугою до 200 МГц для роботи зі складними сигналами
  • Векторна демодуляція 200 МГц для детального аналізу широкосмугових сигналів
  • Швидкість розгортки 4 ТГц/с – швидке та точне захоплення перехідних сигналів
  • Низький фазовий шум: −108 дБн/Гц (1 ГГц, зміщення 10 кГц)
  • П'ять режимів в одному пристрої: GPSA, RTSA, VSA, EMI, ADM – ідеально підходять для досліджень та розробок, виробництва та перевірки відповідності вимогам
  • Вбудований підсилювач (опція PA) та трекінг-генератор (опція T08) – готові до використання, зовнішні модулі не потрібні
  • Компактний та портативний корпус для лабораторії та польових умов
  • Вбудоване ПЗ для EMI-претестів (відповідність стандартам CISPR)
  • Підтримка інтерфейсів USB, LAN, HDMI та SCPI-команд
  • Зручний сенсорний інтерфейс з інтуїтивним керуванням

Технічні характеристики

Модель RSA6085 RSA6140 RSA6265
Діапазон частот 5 кГц-8,5 ГГц 5 кГц-14 ГГц 5 кГц-26,5 ГГц
Макс. смуга аналізу 80 МГц (стд.), 200 МГц (опц.)
Макс. смуга аналізу у реальному часі 80 МГц (стд.), 200 МГц (опц.)
Фазовий шум на 1 ГГц зміщення 10 кГц, < -108 дБн/Гц (тип.)
Середній рівень шуму (DANL, норм. до 1 Гц) -143 дБм (тип.) без перепідсилювача / -163 дБм (тип.) з перепідсилювачем
Смуга роздільності (RBW) 1 Гц-10 МГц
Відеосмуга (VBW) 1 Гц-10 МГц
Крапка перетину 3-го порядку (TOI) на 1 ГГц +15 дБм (тип.)
Діапазон амплітуди DANL до +25 дБм (однотональний)

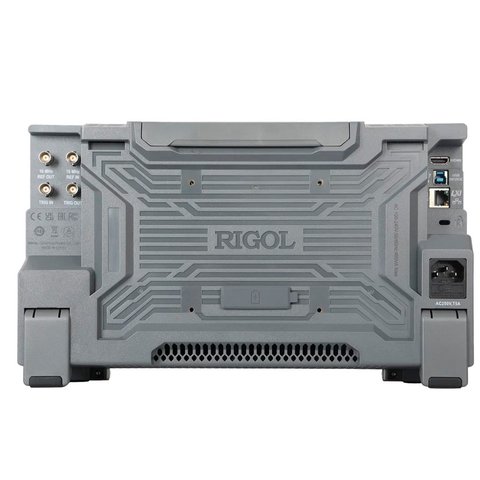

Інтерфейси LAN, USB і HDMI
Дисплей 10,1" ємнісний мультитач
Програмне керування підтримка SCPI-команд, сумісність з серією Keysight PXA
Габарити 358,1 мм × 214,8 мм × 121,4 мм
Вага 5 кг

Посібник користувача

PDF  Завантажити посібник користувача для RIGOL RSA6085 (англ.).

Повний технічний опис

PDF  Завантажити повний технічний опис для RIGOL RSA6085 (англ.).

Комплектація

  • Аналізатор спектра RIGOL RSA6085 — 1 шт.
  • Посібник користувача — 1 шт.
  • Кабель живлення — 1 шт.
  • Гарантійний талон — 1 шт.

Питання та відповіді

Які режими роботи поєднує RSA6085?
П'ять: класичний аналізатор спектра GPSA, аналіз у реальному часі RTSA, векторний аналіз сигналів VSA, вимірювання завад EMI й аналогова демодуляція ADM. Перемикаються вони одним клацанням. Векторна демодуляція працює в смузі до 200 МГц з опцією, стандартна смуга аналізу 80 МГц. Діапазон RSA6085 від 5 кГц до 8,5 ГГц, екран 10,1 дюйма мультитач.
Який найсильніший сигнал RSA6085 міряє без спотворень?
Діапазон амплітуди від рівня власних шумів до +25 дБм для однотонального сигналу. Для двох близьких сигналів важливіша точка перетину третього порядку: +15 дБм (тип.) на 1 ГГц. Що вона вища, то менше інтермодуляційних продуктів сам аналізатор додає до картини. Рівень власних шумів -143 дБм без передпідсилювача, тож між слабким і сильним сигналом лишається великий запас.
Чим RSA6085 виграє в портативного RSA808 з тим самим діапазоном?
Смугою аналізу й набором режимів: у RSA6085 80 МГц стандартно й 200 МГц опційно, а VSA й EMI входять у п'ять основних режимів. RIGOL RSA808 має 40 МГц і дає VSA та EMI лише опціями. Водночас RSA808 легший, 1,9 кг проти 5 кг, і за таблицями навіть тихіший: -145 дБм проти -143 дБм без передпідсилювача, TOI +20 дБм проти +15 дБм.

Відгуки клієнтів

Часто задавані питання

Які режими роботи поєднує RSA6085?

П'ять: класичний аналізатор спектра GPSA, аналіз у реальному часі RTSA, векторний аналіз сигналів VSA, вимірювання завад EMI й аналогова демодуляція ADM. Перемикаються вони одним клацанням. Векторна демодуляція працює в смузі до 200 МГц з опцією, стандартна смуга аналізу 80 МГц. Діапазон RSA6085 від 5 кГц до 8,5 ГГц, екран 10,1 дюйма мультитач.

Який найсильніший сигнал RSA6085 міряє без спотворень?

Діапазон амплітуди від рівня власних шумів до +25 дБм для однотонального сигналу. Для двох близьких сигналів важливіша точка перетину третього порядку: +15 дБм (тип.) на 1 ГГц. Що вона вища, то менше інтермодуляційних продуктів сам аналізатор додає до картини. Рівень власних шумів -143 дБм без передпідсилювача, тож між слабким і сильним сигналом лишається великий запас.

Чим RSA6085 виграє в портативного RSA808 з тим самим діапазоном?

Смугою аналізу й набором режимів: у RSA6085 80 МГц стандартно й 200 МГц опційно, а VSA й EMI входять у п'ять основних режимів. <a href="{{p,931858}}">RIGOL RSA808</a> має 40 МГц і дає VSA та EMI лише опціями. Водночас RSA808 легший, 1,9 кг проти 5 кг, і за таблицями навіть тихіший: -145 дБм проти -143 дБм без передпідсилювача, TOI +20 дБм проти +15 дБм.
