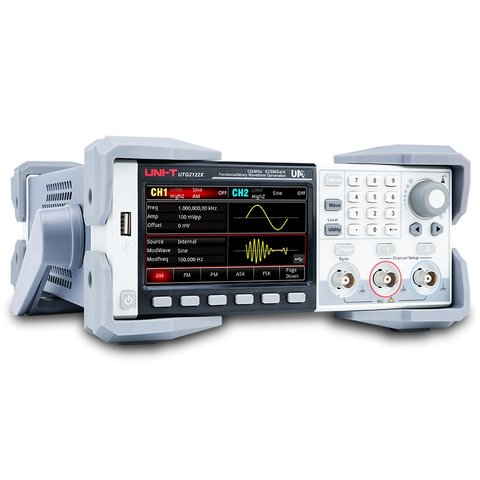

Генератор сигналов UNI-T UTG2122X

Код: 926013
Генератор сигналов UNI-T UTG2122X
Все о товаре
Описание
Характеристики
Видео
54 278 ₴
Цена с НДС

Все о товаре

Бестселлер
Бренд: UNI-T
Официальный дистрибьютор
Сертификат UNI-T
2.5 кг
Наличие на складе:
  • Львов
Гарантия: 24 месяцев
Двухканальный генератор с частотой до 120 МГц, 625 Мвыб/с, 16 бит, поддержкой сложных модуляций и формул, сенсорным дисплеем и частотомером Читать далее
54 278 ₴
Цена с НДС
54 278 ₴
Цена с НДС

Описание

UNI-T UTG2122X – это генератор сигналов, использующий технологию DDS для формирования точного и стабильного выходного сигнала с разрешением до 1 мкГц. Это экономичное, высокопроизводительное, многофункциональное устройство для генерации произвольных и стандартных сигналов с низкими искажениями. Отличается превосходными техническими характеристиками и удобным графическим интерфейсом. Это универсальное устройство, которое подходит для обучения, тестирования, а также повышения эффективности работы.

Особенности

  • Два канала с максимальной выходной частотой 120 МГц и максимальной амплитудой 20 В (пик-пик)
  • Частота дискретизации 625 Мвыб/с и вертикальное разрешение 16 бит
  • Множество аналоговых и цифровых функций модуляции: AM, PM, FM, DSB-AM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, QAM, OSK, PWM и SUM
  • Прямоугольный сигнал с максимальной частотой 50 МГц и низким уровнем дрожания
  • Импульсная форма сигнала легко настраивается: точная регулировка фронта и широкий диапазон значений
  • Отличная производительность при низком гармоническом искажении
  • Поддержка частотной развертки и режима импульсной серии (Burst)
  • Сигналы с низким дрожанием могут генерироваться по точкам, с длиной произвольной формы от 8 до 64 мегаточек (Mpts)
  • Поддержка копирования, синхронизации и сложения каналов
  • Возможность создания произвольной формы сигнала через редактор произвольных форм на ПК
  • 7-разрядный аппаратный частотомер
  • Встроенные 200 произвольных форм сигналов

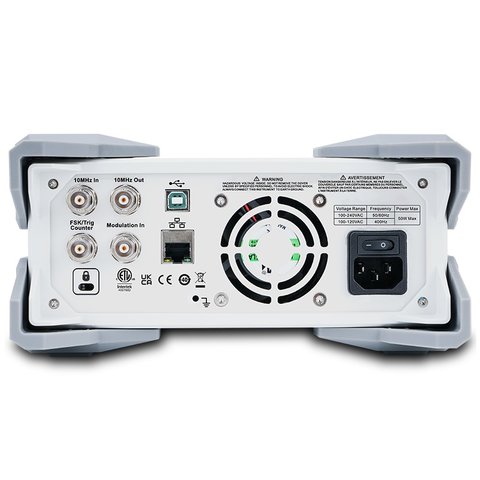

  • Стандартные интерфейсы USB Host, USB Device и LAN
  • Поддержка SCPI
  • 4.3-дюймовый емкостной сенсорный TFT-дисплей

Технические характеристики

Модель UTG2062X UTG2082X UTG2122X
Каналы два канала
Частота дискретизации 625 Мвыб/с (1,25 Гвыб/с, интерполяция ×2)
Вертикальное разрешение 16 бит
Режимы работы непрерывный, модуляция, частотная развертка, импульсная серия, частотомер
Формы сигнала синус, прямоугольник, пила, импульс, шум, постоянный, произвольный, гармонический, PRBS, формула, двойной импульс
Модуляция AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM, и PWM
Частотная развертка линейная, логарифмическая и ступенчатая
Импульсная серия N-циклов, управляемый, бесконечный
Частотомер от 100 мГц до 200 МГц, 7 разрядов
Дисплей 4.3-дюймовый TFT ЖК сенсорный дисплей, WVGA (480×272)
Частотные характеристики
Синус 1 мкГц – 60 МГц 1 мкГц – 80 МГц 1 мкГц – 120 МГц
Прямоугольник 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Импульс 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Пила 1 мкГц – 3 МГц 1 мкГц – 4 МГц 1 мкГц – 5 МГц
Произвольная 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Гармоническая 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Математическая формула 1 мкГц – 15 МГц 1 мкГц – 20 МГц 1 мкГц – 25 МГц
PRBS 1 мбод – 30 Мбод 1 мбод – 40 Мбод 1 мбод – 50 Мбод
Шум Гаусса 1 МГц – 60 МГц 1 МГц – 80 МГц 1 МГц – 120 МГц
Разрешение 1 мкГц
Опорная частота частота: 10,0000 МГц
начальная точность: ±0,5 ppm, 25°C
стабильность по температуре: ±0,5 ppm, от 0°C до 40°C
годовое старение: ±1 ppm, в первый год
Общие характеристики
Напряжение питания 100–240 В перем. тока (колебания: ±10%), 50 Гц/60 Гц; 100–120 В перем. тока (колебания: ±10%), 400 Гц
Потребляемая мощность <50 Вт
Предохранитель 2,5 А, тип T, 250 В
Температурный диапазон рабочий: +10 ℃ до +40 ℃; хранение: -20 ℃ до +60 ℃
Диапазон влажности до +35 ℃: ≤90% относительной влажности; от +35 ℃ до +40 ℃: ≤60%
Высота над уровнем моря рабочая: до 2000 м; нерабочая: до 15000 м
Класс загрязнения 2
Условия эксплуатации в помещении
Габариты 215 мм × 103 мм × 316 мм
Вес (нетто) 2,5 кг

Видео

Youtube video

Руководство пользователя

PDF  Загрузить руководство пользователя для UNI-T UTG2122X (англ.).

Комплектация

  • Генератор сигналов UNI-T UTG2122X — 1 шт.
  • Силовой кабель — 1 шт.
  • USB-кабель — 1 шт.
  • Кабель BNC–BNC — 1 шт.
  • Кабель BNC–крокодил (красный и черный) — 1 шт.

Вопросы и ответы

Кому нужны 120 МГц от генератора UTG2122X?
Тем, кто работает с трактами, где полезный сигнал лежит в десятках мегагерц: промежуточные частоты, тактовые линии, фильтры. Запас нужен и для прямоугольного сигнала, который здесь идёт до 50 МГц, ведь его форма держится на гармониках выше основной частоты. Синус доходит до 120 МГц, произвольная форма и гармоники до 50 МГц, математическая формула до 25 МГц.
Какие виды цифровой модуляции умеет UTG2122X?
ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK и QAM, а рядом аналоговые AM, FM, PM, DSB-AM, SUM и PWM. Такой набор закрывает проверку приёмников и демодуляторов без отдельного источника: многопозиционные виды вроде QPSK и QAM используются в современной связи. Форм сигнала здесь одиннадцать, среди них PRBS, формула и двойной импульс.
Что даёт сенсорный экран в генераторе?
Дисплей здесь 4.3-дюймовый TFT ЖК сенсорный с разрешением WVGA (480×272), и ввод частоты или амплитуды делается касанием, а не перебором кнопок. При сложных настройках модуляции, где параметров много, это заметно быстрее. Режимы работы прибора: непрерывный, модуляция, частотная развёртка, импульсная серия и частотомер.
Сколько потребляет UTG2122X?
Меньше 50 Вт при питании от 100 до 240 В переменного тока с колебаниями ±10% при 50 Гц/60 Гц, а также от 100 до 120 В при 400 Гц. Опорная частота прибора 10,0000 МГц, и именно от неё зависит точность всех заданных частот. Младшая модель серии это генератор сигналов UNI-T UTG2082X с верхним пределом 80 МГц.

Характеристики

Максимальная частота сигнала
  • 120 МГц
Количество каналов
  • двухканальный

Видео

Youtube video

Отзывы клиентов

Часто задаваемые вопросы

Кому нужны 120 МГц от генератора UTG2122X?

Тем, кто работает с трактами, где полезный сигнал лежит в десятках мегагерц: промежуточные частоты, тактовые линии, фильтры. Запас нужен и для прямоугольного сигнала, который здесь идёт до 50 МГц, ведь его форма держится на гармониках выше основной частоты. Синус доходит до 120 МГц, произвольная форма и гармоники до 50 МГц, математическая формула до 25 МГц.

Какие виды цифровой модуляции умеет UTG2122X?

ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK и QAM, а рядом аналоговые AM, FM, PM, DSB-AM, SUM и PWM. Такой набор закрывает проверку приёмников и демодуляторов без отдельного источника: многопозиционные виды вроде QPSK и QAM используются в современной связи. Форм сигнала здесь одиннадцать, среди них PRBS, формула и двойной импульс.

Что даёт сенсорный экран в генераторе?

Дисплей здесь 4.3-дюймовый TFT ЖК сенсорный с разрешением WVGA (480×272), и ввод частоты или амплитуды делается касанием, а не перебором кнопок. При сложных настройках модуляции, где параметров много, это заметно быстрее. Режимы работы прибора: непрерывный, модуляция, частотная развёртка, импульсная серия и частотомер.

Сколько потребляет UTG2122X?

Меньше 50 Вт при питании от 100 до 240 В переменного тока с колебаниями ±10% при 50 Гц/60 Гц, а также от 100 до 120 В при 400 Гц. Опорная частота прибора 10,0000 МГц, и именно от неё зависит точность всех заданных частот. Младшая модель серии это <a href="{{p,926014}}">генератор сигналов UNI-T UTG2082X</a> с верхним пределом 80 МГц.
