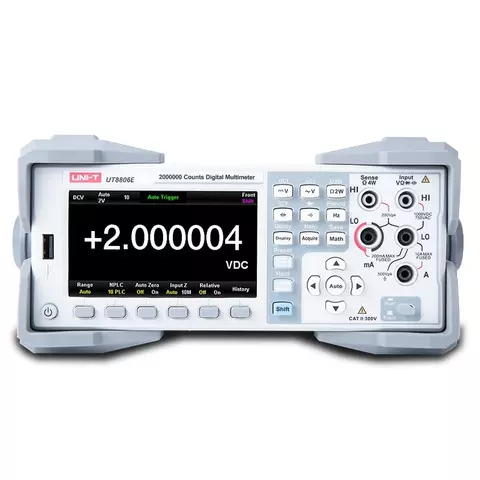

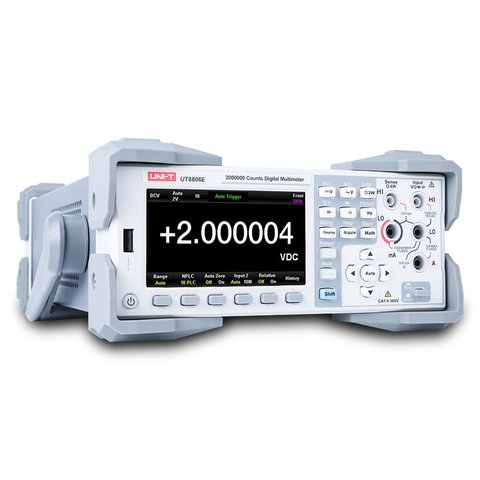

UNI-T UT8806EG – це настільний цифровий мультиметр з роздільністю 6½ розрядів і максимальною кількістю відліків 2 000 000. Прилад вирізняється високою точністю, багатофункціональністю та повною автоматизованістю. UT8806EG оснащений 4,3-дюймовим TFT-дисплеєм з роздільною здатністю 480×272, підтримує інтерфейси LAN, USB, RS-232C і GPIB, що робить його придатним для високоточних вимірювань у лабораторіях і автоматизованих тестових системах.
| Функція | Діапазон |
|---|---|
| Постійна напруга | 200 мВ / 2 В / 20 В / 200 В / 1000 В |
| Постійний струм | 2 мкА / 20 мкА / 200 мкА / 2 мА / 20 мА / 200 мА / 2 А / 10 А |
| Змінна напруга (TRMS) | 200 мВ / 2 В / 20 В / 200 В / 750 В |
| Змінний струм (TRMS) | 200 мкА / 2 мА / 20 мА / 200 мА / 2 А / 10 А |
| Опір (2- та 4-провідний метод) | 20 Ом / 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 10 мОм / 100 Ом / 1 ГОм |
| Ємність | 2 нФ / 20 нФ / 200 нФ / 2 мкФ / 200 мкФ / 2 мФ / 20 мФ / 100 мФ |
| Перевірка провідності кола | 2000 Ом, струм 1 мА |
| Перевірка діодів | 4 В, струм 1 мА |
| Частота | від 3 Гц до 1 МГц |
| Загальні характеристики | |
| Зберігання даних | 10 000 записів, NAND Flash 32 ГБ |
| Вимірювання температури | підтримка термопар і терморезисторів |
| Максимальна швидкість вимірювань | 10 000 відліків/с |
| Протокол керування | SCPI |
| Живлення | AC 200–240 В, 45–66 Гц |
| Споживана потужність | макс. 20 Вт |
| Габарити (Ш×В×Г) | 215 мм × 88 мм × 390,2 мм |
| Вага | 3,39 кг |
Завантажити посібник користувача для UNI-T UT8806EG (англ.).
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Ємність |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| NCV |
|
| Тестування батарей |
|
| Підключення до ПК |
|
| Опір |
|

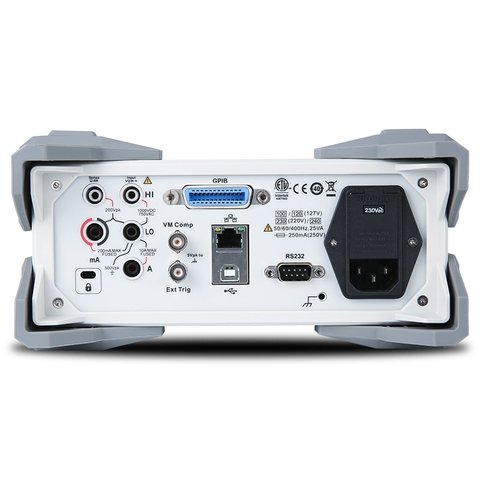

Відрізняється рівно один інтерфейс. UT8806EG має GPIB, у <a href="{{p,926003}}">UT8806E</a> залишаються USB, LAN і RS-232C. Метрологія, дисплей 4,3″, роздільність 6½ розрядів і швидкість 10 000 вимірювань на секунду в обох однакові. GPIB потрібен тим, хто вбудовує прилад у наявний стенд, де решта обладнання вже працює по цій шині.
Так, прилад для цього й зроблений. Керування йде за протоколом SCPI, підтримуються основні набори команд мультиметрів, а фізично доступні USB Device, LAN, RS-232C і GPIB. Налаштування та дані імпортуються й експортуються через VXI-11, USBTMC і USB. Типові середовища автоматизації підхоплюють такий прилад без написання власного драйвера.
При двопровідному вимірюванні опір щупів і контактів додається до результату. На малих номіналах це вже не похибка, а грубе перекручування. 4-провідна схема подає струм однією парою провідників, а напругу знімає іншою, тому опір самих проводів у результат не потрапляє. Так міряють шунти, обмотки, перехідні опори контактів і доріжки. Діапазони опору UT8806EG простягаються від одиниць ом до 1 ГОм.
Звичайний мультиметр усереднює короткі події й губить їх: просадку живлення, перехідний процес при вмиканні, дрижання контакту. На такій швидкості їх видно. Друге застосування менш очевидне, зате практичне: конвеєрний контроль, де на деталь відведені мілісекунди й результат потрібен до того, як вона піде далі. Пам'яті 32 ГБ вистачає, щоб усе це зберегти.
Ні, компенсатор вбудований. Термопару можна підключати напряму й одразу читати коректну температуру, без зовнішнього блока й без ручного введення температури затискачів. Крім термопар прилад працює з терморезисторами, тому датчик вибирають за потрібною точністю та діапазоном, а не за тим, що прилад узагалі здатен прочитати.
