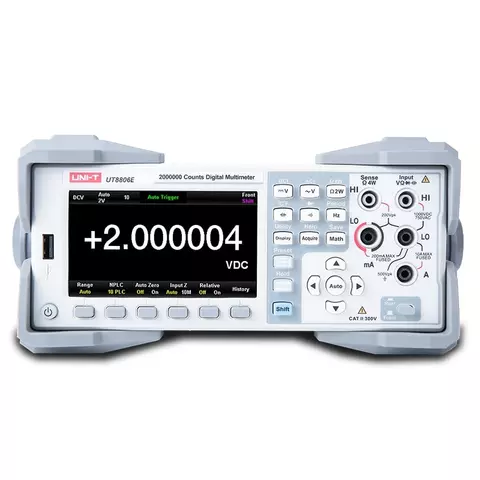

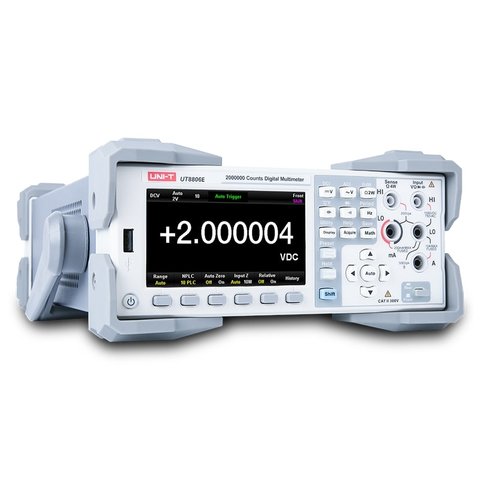

UNI-T UT8806E – це настільний цифровий мультиметр з роздільністю 6½ розрядів і максимальною кількістю відліків 2 000 000. Прилад вирізняється високою точністю, багатофункціональністю та повною автоматизованістю. UT8806E оснащений 4,3-дюймовим TFT-дисплеєм з роздільною здатністю 480×272, підтримує інтерфейси LAN, USB і RS-232C, що робить його придатним для високоточних вимірювань у лабораторіях і автоматизованих тестових системах.
| Функція | Діапазон |
|---|---|
| Постійна напруга | 200 мВ / 2 В / 20 В / 200 В / 1000 В |
| Постійний струм | 2 мкА / 20 мкА / 200 мкА / 2 мА / 20 мА / 200 мА / 2 А / 10 А |
| Змінна напруга (TRMS) | 200 мВ / 2 В / 20 В / 200 В / 750 В |
| Змінний струм (TRMS) | 200 мкА / 2 мА / 20 мА / 200 мА / 2 А / 10 А |
| Опір (2- та 4-провідний метод) | 20 Ом / 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 10 мОм / 100 Ом / 1 ГОм |
| Ємність | 2 нФ / 20 нФ / 200 нФ / 2 мкФ / 200 мкФ / 2 мФ / 20 мФ / 100 мФ |
| Перевірка провідності кола | 2000 Ом, струм 1 мА |
| Перевірка діодів | 4 В, струм 1 мА |
| Частота | від 3 Гц до 1 МГц |
| Загальні характеристики | |
| Зберігання даних | 10 000 записів, NAND Flash 32 ГБ |
| Вимірювання температури | підтримка термопар і терморезисторів |
| Максимальна швидкість вимірювань | 10 000 відліків/с |
| Протокол керування | SCPI |
| Живлення | AC 200–240 В, 45–66 Гц |
| Споживана потужність | макс. 20 Вт |
| Габарити (Ш×В×Г) | 215 мм × 88 мм × 390,2 мм |
| Вага | 3,39 кг |
Завантажити посібник користувача для UNI-T UT8806E (англ.).
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Ємність |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| NCV |
|
| Тестування батарей |
|
| Підключення до ПК |
|
| Опір |
|
Для більшості задач так. Є USB Device і USB Host, LAN, RS-232C, керування за SCPI, обмін даними через VXI-11 і USBTMC. Через LAN прилад ставлять у стійку й опитують по мережі з будь-якого робочого місця, що часто зручніше за GPIB. Окрема шина GPIB потрібна лише при інтеграції у старі стенди, для чого існує версія <a href="{{p,926002}}">UT8806EG</a>.
Максимальна кількість відліків тут 2 000 000 проти 6 000 у ручних мультиметрів, тобто роздільність вища більш ніж у 300 разів. На діапазоні 2 В це різниця між кроком у сотні мікровольт і кроком у частки мікровольта. На такому рівні вже видно дрейф опорних джерел, термо-ЕРС на з'єднаннях і різницю між двома номінально однаковими резисторами.
Так. У приладі вбудована пам'ять NAND Flash на 32 ГБ і зберігання до 10 000 записів, а порт USB Host дозволяє скинути дані на флешку. Мультиметр можна залишити на тривалий тест і забрати результати пізніше, не тримаючи ПК увімкненим весь час. Там же лежать набори налаштувань, тому перехід між методиками вимірювання не вимагає ручного переналаштування.
Постійний струм міряється від 2 мкА через 20 мкА, 200 мкА, 2 мА, 20 мА, 200 мА і 2 А до 10 А. Змінний за True RMS починається з 200 мкА і теж доходить до 10 А. Найнижчий діапазон 2 мкА при роздільності 6½ розрядів дозволяє міряти струми спокою мікроконтролерних плат і струми втрати конденсаторів, для чого зазвичай беруть окремий прилад.
