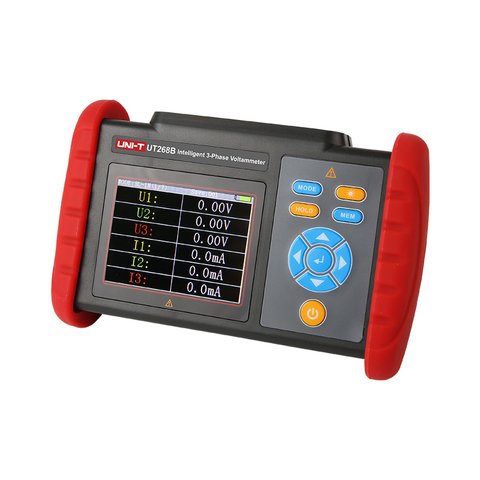

UNI-T UT268B – це цифровий 3-фазний вольтамперметр. Високоточний, інтелектуальний та багатофункціональний прилад для вимірювань у мережах промислової частоти.
Прилад використовує сучасний мікропроцесор та технологію цифрової обробки сигналів для вимірювання різних параметрів, зокрема, напруги, струму, потужності, частоти, коефіцієнту потужності та фазових співвідношень. Він може визначати схеми підключення трансформаторів, тестувати індуктивні та ємнісні кола, а також перевіряти правильність підключення електролічильників. Завдяки струмовимірювальним кліщам, вимірювання можна виконувати безпечно та точно, без розриву кола, що робить прилад портативним та зручним.
| Параметр | Діапазон | Точність |
|---|---|---|
| Змінна напруга | 0,00 В ~ 600 В | ±(1,5% від вим +3 од.) |
| Змінний струм | 0,0 мА ~ 1000 А | ±(1,5% від вим.+3 од.) |
| Діапазон фаз | 0,0° ~ 360,0° | ±1° |
| Активна потужність | 0,0 Вт ~ 600 кВт | ±(3% від вим.+3 од.) |
| Реактивна потужність | 0,0 ВАр ~ 600 кВАр | ±(3% від вим.+3 од.) |
| Повна потужність | 0,0 ВА ~ 600 кВА | ±(3% від вим.+3 од.) |
| Частота | 45 Гц~65 Гц | ±0,1 Гц |
| Коефіцієнт потужності | -1~+1 | ±0,03 |
| Загальні характеристики | ||
| Функції | вимірювання 3-фазної напруги, струму, фази, частоти вимірювання потужності (активної, реактивної, повної, коефіцієнта потужності та загальної) вимірювання частоти і чергування фаз в електромережі автоматичне визначення обмоток трансформатора, ємнісного та індуктивного навантаження; виявлення помилок підключення в 3-фазних 3-провідних і 3-фазних 4-провідних схемах |
|
| Живлення | літієвий акумулятор DC3,7 В великої ємності, з можливістю повторного заряджання робочий струм: 250 мА, безперервна робота до 5 годин |
|
| Дисплей | РК; 71 мм × 52 мм | |
| Розмір кліщів | Φ50 мм | |
| Чергування фаз | пряме: U1, U2 та U3 або I1, I2 та I3; курсор блимає зліва направо по черзі зворотне: U1, U2 та U3 або I1, I2 та I3; курсор блимає з правого боку наліво |
|
| Частота вибірки | 2 рази/с | |
| Утримання даних | √ | |
| Зберігання даних | 500 записів | |
| Автовимкнення | √ | |
| Підсвічування | √ | |
| Індикатор низького заряду | √ | |
| Габарити | 187 мм × 191 мм × 51 мм | |
| Довжина вимірювальних дротів | 1,5 м | |
| Довжина кабелю кліщів | 2 м | |
| Робоча температура | -10°C~40°C; <80%RH | |
| Температура зберігання | -10°C~60°C; <70%RH | |
| Випробувальна напруга | 1000 В, 50 Гц синусоїдальна змінна напруга між колом вольтамперметра і корпусом протягом однієї хвилини | |
| Конструкція | подвійна ізоляція | |
| Стандарти безпеки | IEC61010-1 CAT III 600В, IEC61010-031, IEC61326, клас забруднення 2 |
|
| Джерело живлення | літієвий акумулятор DC 3,7 В, що перезаряджається, великої ємності | |
| Вага | вольтамперметр: 450 г (з акумулятором) струмовимірювальні кліщі: 440 г × 3 шт. вимірювальні дроти: 250 г |
|
Завантажити посібник користувача для UNI-T UT268B (англ.).
| Тип |
|
| Діаметр обхвату |
|
| Змінна напруга |
|
| Ємність |
|
| Постійний струм |
|
| Частота |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Постійна напруга |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Змінний струм |
|
| Трифазне вимірювання напруги |
|
| Трифазне вимірювання струму |
|
| Опір |
|
| NCV |
|

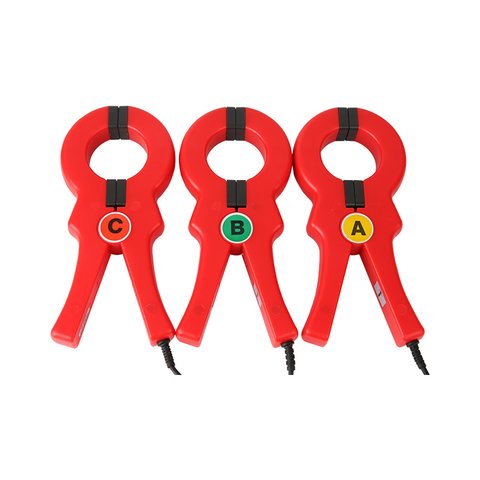

Через розмір виносних кліщів: у комплекті три пари струмовимірювальних кліщів з просвітом Φ50 мм і кабелем 2 м, кожні вагою 440 г. Це вже силовий формат, тому діапазон 0,0 мА ~ 1000 А з похибкою ±(1,5% від виміряного + 3 од.), а потужність до 600 кВт. Для порівняння, у <a href="{{p,924071}}">UT267B</a> струм обмежений 20,0 А, бо там затискачі розраховані на кола керування.
Обмотки трансформатора, характер навантаження, ємнісний він чи індуктивний, а також помилки підключення у трифазних трипровідних і чотирипровідних схемах. Окремо перевіряється правильність підключення електролічильників. Прилад не просто показує числа, а робить висновок про схему, і саме це відрізняє його від набору кліщів з вольтметром.

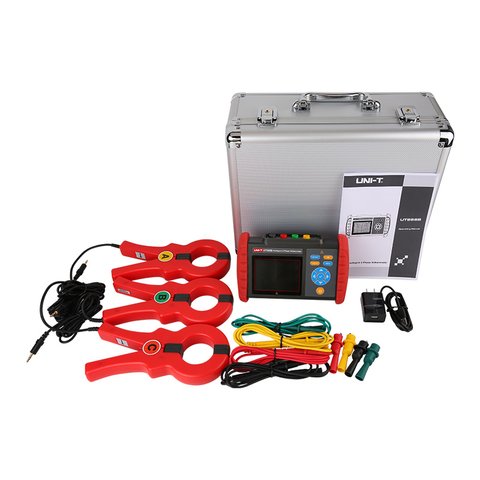

Від вбудованого літієвого акумулятора 3,7 В великої ємності з можливістю перезаряджання; робочий струм 250 мА, безперервна робота до 5 годин. Зарядний пристрій і USB-кабель входять у комплект разом із кейсом, трьома кліщами й чотирма вимірювальними дротами довжиною 1,5 м. Батарейок шукати не доведеться, але й працювати «на запасних елементах» цілий день не вийде, потрібне планування зарядки.
IEC61010-1 з категорією CAT III 600В, а також IEC61010-031 для вимірювального приладдя і IEC61326 з класом забруднення 2. Конструкція має подвійну ізоляцію, випробувальна напруга між колом вольтамперметра й корпусом становить 1000 В синусоїдальної змінної напруги протягом однієї хвилини. Робоча температура -10°C~40°C при вологості до 80%.

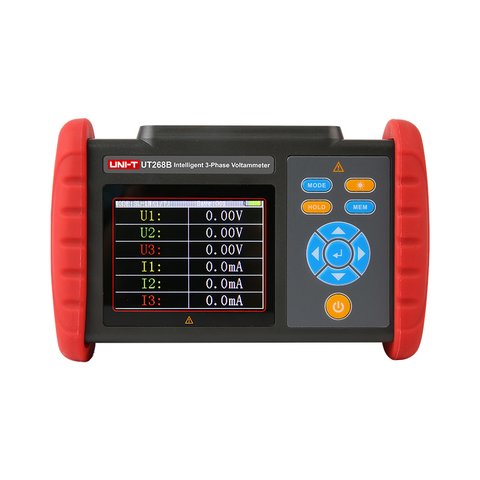

Сам вольтамперметр 450 г з акумулятором, три струмовимірювальні кліщі по 440 г кожні, вимірювальні дроти 250 г. Разом це помітно більше, ніж звичайні кліщі, тому в комплекті йде захисний кейс. Габарити приладу 187 мм × 191 мм × 51 мм, він майже квадратний, бо на дисплей 71 мм × 52 мм виводяться показання трьох фаз одночасно, а не одне число.
