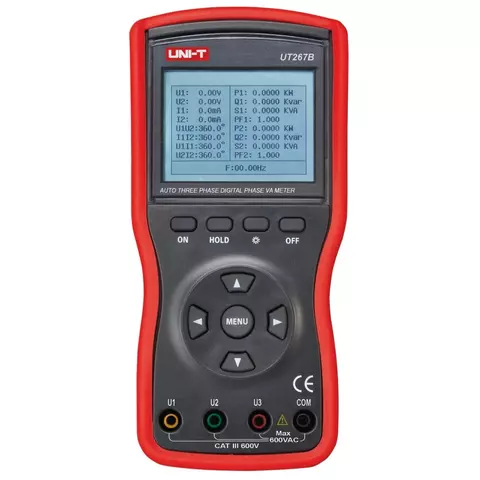

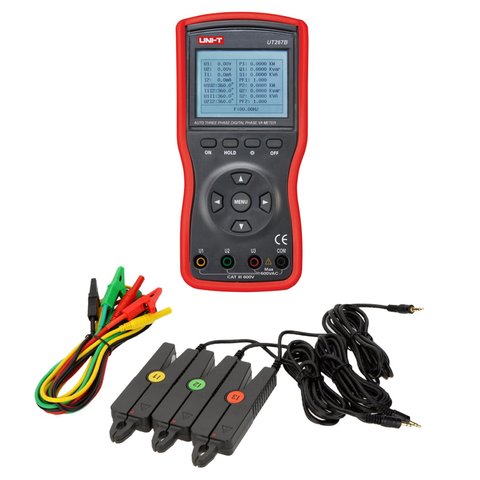

UNI-T UT267B - це потужні цифрові трифазні струмовимірювальні кліщі, призначені для вимірювання трифазної змінної напруги і струму, фазових кутів між напругою і струмами, частоти, чергування фаз, активної, реактивної, повної потужності, а також коефіцієнта потужності і векторної суми струмів.
| Дисплей | РК, 240 × 160 | |
| Змінний струм | Діапазон | 0,0 мА ~ 20,0 А |
| Похибка | ±(1,5%+3) | |
| Змінна напруга | Діапазон | 0,00 В ~ 600 В |
| Похибка | ±(1,5%+3) | |
| Частота | Діапазон | 45 Гц ~ 65 Гц |
| Похибка | ±(2%+3) | |
| Активна потужність | Діапазон | 0,0 Вт ~ 12 кВт |
| Похибка | ±(3%+3) | |
| Повна потужність | Діапазон | 0,0 ВА ~ 12 кВА |
| Похибка | ±(3% +3) | |
| Реактивна потужність | Діапазон | 0,0 ВАr ~ 12 кВАr |
| Похибка | ±(3%+3) | |
| Коефіцієнт потужності | -1 ~ +1 | |
| Фазовий кут | 0,0° ~ 360° | |
| Векторна сума струмів | 0 мА ~ 60,0 А | |
| Чергування фаз | пряма послідовність: U1 → U2 → U3 або I1 → I2 → I3 ; зворотна послідовність: U1 → U3 → U2 або I1 → I3 → I2 |
|
| Живлення | 4 × 1,5 В батарея | |
| Габарити | 196 × 92 × 54 мм | |
| Вага | 550 г | |
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Завантажити програмне забезпечення для UNI-T UT267B.
| Тип |
|
| Діаметр обхвату |
|
| Змінна напруга |
|
| Змінний струм |
|
| Ємність |
|
| Постійний струм |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Постійна напруга |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Трифазне вимірювання напруги |
|
| Трифазне вимірювання струму |
|
| Опір |
|
| Частота |
|
| Розрядність |
|
| NCV |
|
Векторна сума трьох фазних струмів у діапазоні 0 мА ~ 60,0 А в ідеально збалансованій мережі дорівнює нулю. Будь-яке відхилення означає або перекіс навантаження між фазами, або струм, що йде в нейтраль, або витік на землю. Одне число відразу показує, чи є в системі проблема, і не потребує порівняння трьох окремих замірів між собою. Це головна перевага трифазного приладу над звичайними кліщами.
Прилад показує пряму послідовність U1 → U2 → U3 або I1 → I2 → I3 та зворотну, U1 → U3 → U2 або I1 → I3 → I2, окремо для напруги й для струмів. Це потрібно щоразу при підключенні трифазного двигуна, бо зворотне чергування дає обертання в інший бік. Розділення на напругу й струм додатково допомагає знайти помилку в підключенні самих затискачів.

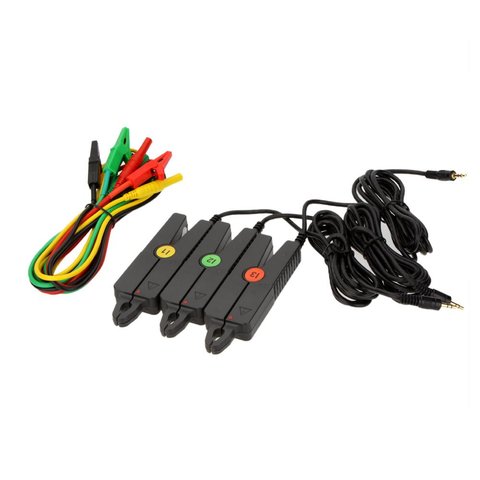

UT267B трифазний: три струмовимірювальні затискачі, чотири щупи, вимірювання фазових кутів між напругою і струмами, чергування фаз, векторна сума струмів і передача даних через USB. <a href="{{p,886895}}">UT265B</a> двофазний, з двома затискачами й інтерфейсом RS-232, зате має власну пам'ять на 1500 вимірів. Діапазони струму 20,0 А, напруги 600 В і потужності 12 кВт у них однакові.
У розподільних щитах, при перевірці правильності підключення трифазного обладнання, контролі перекосу навантаження й діагностиці реактивної складової. Активна, реактивна й повна потужність міряються до 12 кВт з похибкою ±(3%+3), напруга до 600 В і струм до 20,0 А з похибкою ±(1,5%+3). Прилад живиться від чотирьох елементів 1,5 В, важить 550 г при габаритах 196 × 92 × 54 мм.
