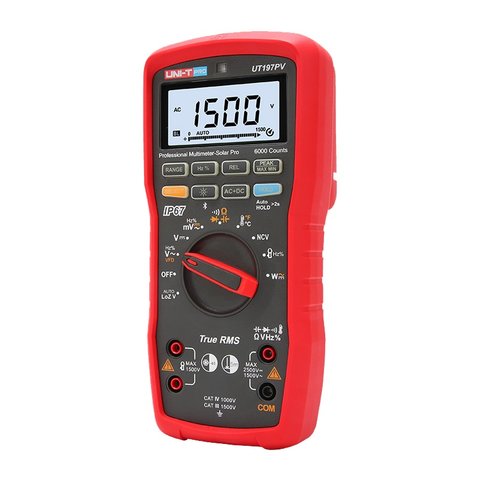

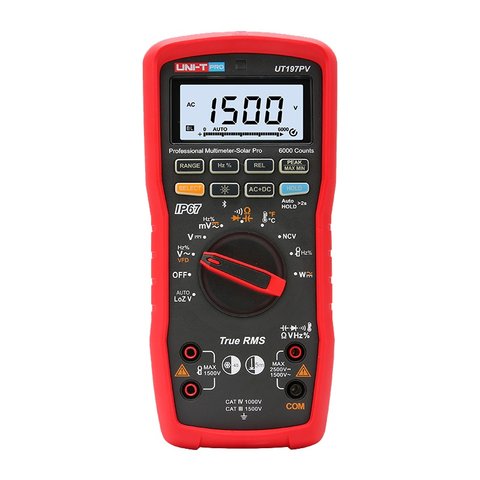

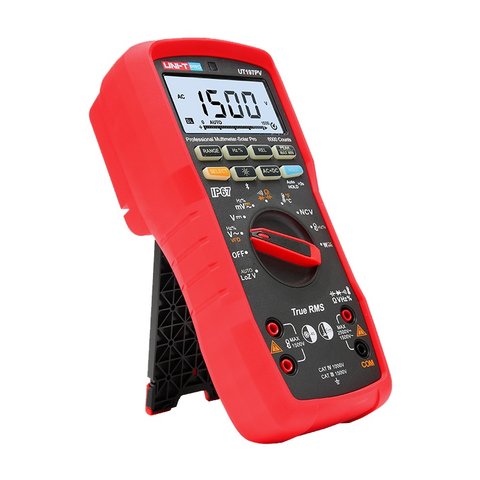

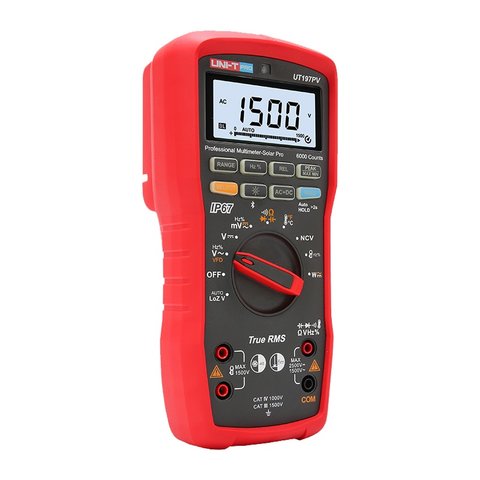

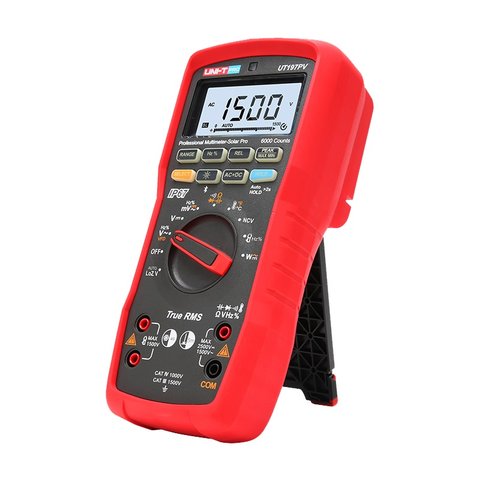

UNI-T UT197PV – це міцний і високоточний ручний True RMS мультиметр, призначений для промислового використання. Серед ключових особливостей можна виокремити ступінь захисту IP67 від пилу і вологи, а також стійкість до падінь з висоти до 5 метрів. Цей мультиметр ідеально підходить для експлуатації в суворих умовах на відкритому повітрі, зокрема, у вологому або піщаному середовищі, і за екстремально низьких температур.
Широко використовується в електроенергетиці, системах опалення, вентиляції та кондиціонування (HVAC), у сфері поновлюваних джерел енергії, охорони навколишнього середовища тощо.
| Параметр | Діапазон | Точність | |
|---|---|---|---|
| Постійна напруга | 600,0 мВ | ±(0,3%+5) | |
| 6,000 В/60,00 В/600,0 В | ±(0,2%+5) | ||
| 2500 В | ±(1,0%+5) | ||
| Змінна напруга | 45～1 кГц | 600,00 мВ/6,000 В/60,00 В/600,0 В/1500 В | ≥45 Гц, <500 Гц: ±(0,8%+3); |
| ≥500 Гц, <1 кГц: ±(1,8%+3); | |||
| Перетворювач частоти (ACV) | 45～200 Гц | 600,0 В/1500 В | ±(2,0%+5) |
| Автоматична функція Loz | 45～400 Гц | 600,0 В | ±(1,5%+5) |
| 1500 В | ±(1,8%+5) | ||
| Змінна + постійна напруга | 600,00 мВ/6,000 В/60,00 В/600,0 В/1500 В | ≥45Гц, <500Гц: ±(1,5%+5); ≥500Гц, <1КГц: ±(2,5%+5); |
|
| Опір | 600,0 Ом | ±(0,8%+5) | |
| 6.000 кОм/60.00 кОм/600.0 кОм/ 6.000 МОм |
±(0,5%+5) | ||
| 60,00 МОм | ±(2,5%+5) | ||
| Ємність | 60,00 нФ | ±3,0% | |
| 600,0 нФ/6000 мкФ/60,00 мкФ/ 600,0 мкФ |
±(3,0%+5) | ||
| 6,000 мФ/60,00 мФ | ±(10,0%+5) | ||
| Перевірка цілісності кола | 600,0 Ом | ±(1,0%+5) | |
| Діодний тест | 3,2 В | ±(1,0%+5) | |
| Частота | 99,99 Гц/999,9 Гц/9,999 кГц/99,99 кГц/999,9 кГц | ±(0,02%+5) | |
| Прогальність | 10 Гц~10 кГц (10%~90%) | ±(2,0%+30) | |
| Температура | -40℃~1000℃ | ±(1,0%+30) | |
| -40℉~1832℉ | ±(1,0%+60) | ||
| Зовнішні кліщі для вимірювання постійного струму (DCA) | UT-CS07 (опціонально) | 100 А (10 мВ/А) и 1000 А (1 мВ/А) | ±(0,8%+5) |
| Зовнішні кліщі для вимірювання змінного струму (ACA) | UT-CS07 (опціонально) | 45～400 Гц: 100 А (10 мВ/А) и 1000 А (1 мВ/А) | ±(1,0%+5) |
| Потужність змінного струму 100 А (10 мВ/А) | фактична потужність | 60,00 кВт/150,0 кВт | ±(3,0%+5) |
| фіксована потужність | 60,00 кВА/150,0 кВА | ±(2,0%+5) | |
| реактивна потужність | 60,00 кВАр/150,0 кВАр | ±(5,0%+5) | |
| коефіцієнт | -1~1 | * | |
| Потужність змінного струму 1000 А (1 мВ/А) | фактична потужність | 600,0 кВт/1500 кВт | ±(3,0%+5) |
| фіксована потужність | 600,0 кВА/1500 кВА | ±(2,0%+5) | |
| реактивна потужність | 600,0 кВАр/1500 кВАр | ±(5,0%+5) | |
| коефіцієнт | -1~1 | * | |
| Потужність постійного струму 100 А (10 мВ/А) | 60,00 кВА/250,0 кВА | ±(3,0%+5) | |
| Потужність постійного струму 1000 А (10 мВ/А) | 60,00 кВА/2500 кВА | ±(3,0%+5) | |
| Розрядність дисплея | 6000 | ||
| Аналогова панель | 33 сегменти | ||
| True RMS | √ | ||
| Безконтактне вимірювання напруги | √ | ||
| Автоматичний вибір діапазону | √ | ||
| Режим відносних вимірювань (REL) | √ | ||
| Пікове значення (PEAK) | √ | ||
| Максимальне/мінімальне значення (MAX/MIN) | √ | ||
| Утримання даних | √ | ||
| Попередження про високу напругу | √ | ||
| Попередження про перевищення межі високої напруги | √ | ||
| Індикація низького заряду батареї | √ | ||
| Автовимкнення | √ | ||
| Багатофункціональний захист | √ | ||
| Підтримка Bluetooth | √ | ||
| Підсвічування | автоматичне | ||
| Ударостійкість | захист від падінь з 5 м | ||
| Клас захисту | IP67 | ||
| Температура експлуатації | -40°C ~ 55°C | ||
| Категорія перенапруги | CAT IV 1000V / CAT III 1500V | ||
| Живлення | 3 × AA 1,5 В | ||
| Габарити | 220 мм × 104 мм × 67 мм | ||
| Тип |
|
| Вибір діапазону |
|
| Опір |
|
| Частота |
|
| Змінний струм |
|
| Постійний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Ємність |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Підключення до ПК |
|
| NCV |
|
| Тестування батарей |
|
| Змінна напруга |
|
| Розрядність |
|
| Постійна напруга |
|
UT197PV зроблений під фотовольтаїку та силові системи: постійна напруга до 2500 В, змінна до 1500 В, категорії CAT IV 1000 В і CAT III 1500 В, окремий режим вимірювання виходу частотного перетворювача, вимірювання потужності. Дисплей у нього на 6000 відліків. <a href="{{p,923740}}">UT197</a> навпаки зроблений під точність: 600 000 відліків і похибка ±(0,015 %+10), зате напруга обмежена 1000 В.
Так, разом із зовнішніми кліщами UT-CS07. Активна потужність до 1500 кВт, повна до 1500 кВА, реактивна до 1500 кВАр, коефіцієнт потужності в межах від -1 до 1. Для постійного струму межа 2500 кВА. Похибки становлять ±(3,0 %+5) для активної, ±(2,0 %+5) для повної та ±(5,0 %+5) для реактивної потужності. Кліщі в комплект не входять і замовляються окремо.
Вихід частотника це не синусоїда, а послідовність ШІМ-імпульсів, тому звичайний режим ACV дає завищене й нестабільне число. Режим ПЧ працює у смузі 45-200 Гц на діапазонах 600 В і 1500 В з похибкою ±(2,0 %+5) і показує напругу основної гармоніки. Саме за цим значенням оцінюють роботу приводу й порівнюють його з уставками на самому перетворювачі.
Сучасні сонячні масиви й накопичувачі працюють на системній напрузі 1500 В DC, і прилад мусить мати відповідний допуск, а не просто дотягуватися цифрою на дисплеї. Категорія CAT III 1500 В означає підтверджену стійкість до перенапруг у такій системі. Діапазон до 2500 В дає запас на холодний ранок, коли напруга розімкненого рядка максимальна. Робоча температура від -40 °C до 55 °C, захист IP67.
