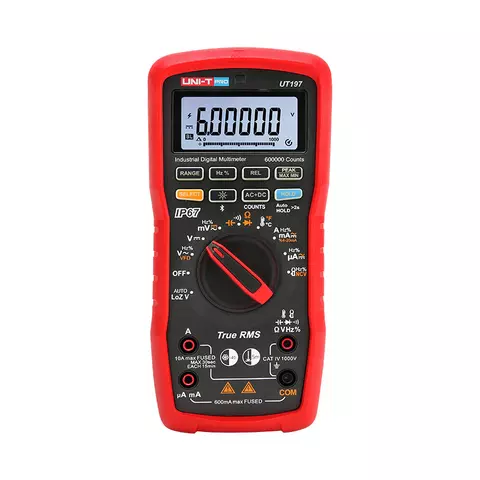

UNI-T UT197 – це високоточний цифровий мультиметр True RMS з дисплеєм на 600 000 відліків. Він має захист IP67, витримує падіння з висоти до 5 м і працює в діапазоні температур від -40°C до 55°C, що робить його придатним для використання в суворих польових умовах.
Вбудований режим запуску з захистом від перешкод ВЧ-приводів фільтрує перешкоди несучої частоти та спотвореної напруги, забезпечуючи стабільні вимірювання на інверторах. Вимірювання постійного/змінного струму до 1000 А (з давачем UT-CS07) з підтримкою Bluetooth дає змогу записувати результати через застосунок UNI-T SmartTest і створювати графіки та таблиці.
Сертифікований за стандартом безпеки CAT IV 1000V (CE, cETLus). Широко застосовується в електроенергетиці, обслуговуванні обладнання, нафтохімічній галузі, інженерії, ОВК, відновлюваній енергетиці, на виробництві та в лабораторіях.
| Функція | Діапазон | Точність |
|---|---|---|
| Змінний струм | 600,00 мкА/6000,0 мкА/60,000 мА/600,00 мА/6,0000 А/10,000 А | ±(0,5%+50) |
| Постійний струм | 600,00 мкА/6000,0 мкА/60,000 мА/600,00 мА/6,0000 А/10,000 А | ±(0,1%+20) |
| Змінний + постійний струм | 600,0 мкА/6000 мкА/60,00 мА/600,0 мА/6,000 А/10,00 А | ±(1,0%+5) |
| Змінна напруга | 600,00 мВ/6,0000 В/60,000 В/600,00 В/1000,0 В | ±(0,3%+20) |
| Постійна напруга (60000 відліків) | 600,00 мВ/6,0000 В/60,000 В/600,00 В/1000,0 В | ±(0,03%+5) |
| Постійна напруга (600000 відліків) | 600,000 мВ/6,00000 В/60,0000 В/600,000 В/1000,00 В | ±(0,015%+10) |
| Автоматичне визначення змінної/постійної напруги | 600,0 В | ±(0,8%＋5) |
| Діапазон напруги (змінна + постійна напруга) | 600,0 мВ/6,000 В/60,00 В/600,0 В/1000 В | ±(0,8%＋5) |
| Зовнішній струм (постійний) (опційно: UT-CS07) | 100,0 А (10 мВ/А)/1000 А (1 В/А) | ±(1,5%+5) |
| Зовнішній струм (змінний) (опційно: UT-CS07) | 100,0 А (10 мВ/А)/1000 А (1 В/А) | ±(1,5%+5) |
| Частота | 10Гц~1МГц | ±(0,002%+5) |
| Опір | 600,00 Ом/6,0000 кОм/60,000 кОм/600,00 кОм/6,0000 МОм/60,00 МОм | ±(0,07%+2) |
| Ємність | 60,00 нФ/600,0 нФ/6000 мкФ/60,00 мкФ/600,0 мкФ/6000 мФ/60,00 мФ | ±(0,8%+3) |
| Температура (℃) | -40℃~1000℃ | ±(1,0%+15) |
| Температура (℉) | -40℉~1832℉ | ±(1,0%+30) |
| Прогальність | 10 Гц~10 кГц (10%~90%) |
±(1,2%+5) |
| Загальні характеристики | ||
| Істинне середньоквадратичне значення (True RMS) | √ | |
| Розрядність дисплея | 600000 (постійна напруга); 9999 (частота) | |
| Тестування діодів | 3,0 В | |
| Безконтактне вимірювання напруги | √ | |
| Сигналізатор розриву кола | √ | |
| Утримання даних (ручне/автоматичне) | √ | |
| Утримання пікових значень | √ | |
| Максимальне/мінімальне значення | √ | |
| Сигнал тривоги за високої напруги | √ | |
| Індикатор низького заряду батареї | √ | |
| Сигналізація неправильного під'єднання щупів | √ | |
| Індикатор перевищення діапазону | √ | |
| Автовимкнення | приблизно 15 хвилин | |
| Автоматичне підсвічування | √ | |
| Bluetooth-зв'язок | √ | |
| Випробування на міцність | падіння з висоти 5 м | |
| Ступінь захисту IP | IP67 | |
| Стандартний рівень безпеки | CAT IV 1000V | |
| Сертифікація | CE，cETLus，ROHS | |
| Джерело живлення | 1,5 В АА × 2 шт. | |
| Габарити | 220 мм × 104 мм × 67 мм | |
| Вага | близько 835 г (з батарейками) | |
Завантажити посібник користувача для UNI-T UT197 (англ.).
| Тип |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Ємність |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Підключення до ПК |
|
| NCV |
|
| Тестування батарей |
|
| Розрядність |
|
На діапазоні постійної напруги прилад перемикається в режим 600 000 відліків з похибкою ±(0,015 %+10). Для ручного корпусу це рівень настільних приладів. Крок відліку виходить у десятки мікровольт на діапазоні 6 В, тому видно термо-ЕРС на з'єднаннях, дрейф опорних джерел, різницю між двома нібито однаковими елементами. У звичайному режимі 60 000 відліків похибка становить ±(0,03 %+5).
Через зовнішні давачі струму. З опційним UT-CS07 доступні діапазони 100 А (10 мВ/А) і 1000 А (1 В/А) для постійного та змінного струму з похибкою ±(1,5 %+5). Підтримуються також UT-CS06A і UT-CS09D. У комплект вони не входять, купуються окремо. Власні прямі діапазони приладу йдуть від 600 мкА до 10 А, тож разом виходить перекриття від мікроамперів до кілоампера одним мультиметром.
Bluetooth зв'язує прилад із застосунком UNI-T SmartTest. Показання пишуться на смартфон, з них будуються графіки й таблиці, які потім ідуть у звіт. Переписувати цифри вручну не доводиться, а від високовольтного обладнання можна відійти на безпечну відстань, поки прилад залишається підключеним. Заодно так фіксуються тривалі спостереження без окремого реєстратора.
Робочий діапазон від -40 °C до 55 °C, ступінь захисту IP67, стійкість до падіння з висоти 5 метрів. Для приводів передбачено окремий режим запуску із захистом від перешкод: він фільтрує несучу частоту й спотворену напругу, тому на інверторі показання не стрибають. Є ще захист від електромагнітних перешкод, що при роботі біля частотників важить не менше за саму точність.
CAT IV 1000 В це допуск до роботи на вводі в будівлю та на повітряних лініях, де можливі найпотужніші перехідні перенапруги від комутацій і грозових розрядів. Витримка імпульсу 12 кВ означає, що прилад розрахований саме на такі кидки, а не лише на номінальну напругу. Візуальна сигналізація на вхідних клемах додатково підказує, чи щупи вставлені в правильні гнізда для вибраного режиму.
