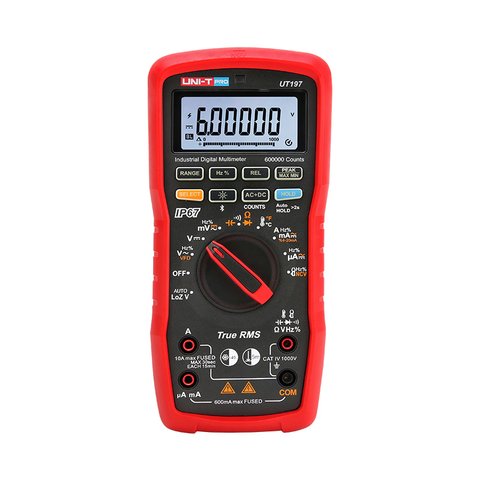

UNI-T UT197 – это высокоточный цифровой мультиметр True RMS с дисплеем на 600 000 отсчетов. Он имеет защиту IP67, выдерживает падения с высоты до 5 м и работает в диапазоне температур от -40°C до 55°C, что делает его пригодным для использования в суровых полевых условиях.
Встроенный режим запуска с защитой от помех ВЧ-приводов фильтрует помехи несущей частоты и искаженного напряжения, обеспечивая стабильные измерения на инверторах. Измерение постоянного/переменного тока до 1000А (с датчиком UT-CS07) с поддержкой Bluetooth позволяет записывать результаты через приложение UNI-T SmartTest и создавать графики и таблицы.
Сертифицирован по стандарту безопасности CAT IV 1000V (CE, cETLus). Широко применяется в электроэнергетике, обслуживании оборудования, нефтехимической отрасли, инженерии, ОВК, возобновляемой энергетике, на производстве и в лабораториях.
| Функция | Диапазон | Точность |
|---|---|---|
| Переменный ток | 600,00 мкА/6000,0 мкА/60,000 мА/600,00 мА/6,0000 А/10,000 А | ±(0,5%+50) |
| Постоянный ток | 600,00 мкА/6000,0 мкА/60,000 мА/600,00 мА/6,0000 А/10,000 А | ±(0,1%+20) |
| Переменный + постоянный ток | 600,0 мкА/6000 мкА/60,00 мА/600,0 мА/6,000 А/10,00 А | ±(1,0%+5) |
| Переменное напряжение | 600,00 мВ/6,0000 В/60,000 В/600,00 В/1000,0 В | ±(0,3%+20) |
| Постоянное напряжение (60000 отсчетов) | 600,00 мВ/6,0000 В/60,000 В/600,00 В/1000,0 В | ±(0,03%+5) |
| Постоянное напряжение (600000 отсчетов) | 600,000 мВ/6,00000 В/60,0000 В/600,000 В/1000,00 В | ±(0,015%+10) |
| Автоматическое определение переменного/постоянного напряжения | 600,0 В | ±(0,8%＋5) |
| Диапазон напряжения (переменное напряжение + постоянное напряжение) | 600,0 мВ/6,000 В/60,00 В/600,0 В/1000 В | ±(0,8%＋5) |
| Внешний ток (постоянный) (опционально: UT-CS07) | 100,0 А (10 мВ/А)/1000 А (1 В/А) | ±(1,5%+5) |
| Внешний ток (переменный) (опционально: UT-CS07) | 100,0 А (10 мВ/А)/1000 А (1 В/А) | ±(1,5%+5) |
| Частота | 10Гц~1МГц | ±(0,002%+5) |
| Сопротивление | 600,00 Ом/6,0000 кОм/60,000 кОм/600,00 кОм/6,0000 МОм/60,00 МОм | ±(0,07%+2) |
| Емкость | 60,00 нФ/600,0 нФ/6000 мкФ/60,00 мкФ/600,0 мкФ/6000 мФ/60,00 мФ | ±(0,8%+3) |
| Температура (℃) | -40℃~1000℃ | ±(1,0%+15) |
| Температура (℉) | -40℉~1832℉ | ±(1,0%+30) |
| Скважность | 10 Гц~10 кГц (10%~90%) |
±(1,2%+5) |
| Общие характеристики | ||
| Истинное среднеквадратичное значение (True RMS) | √ | |
| Разрядность дисплея | 600000 (постоянное напряжение); 9999 (частота) | |
| Тестирование диодов | 3,0 В | |
| Бесконтактное измерение напряжения | √ | |
| Сигнализатор разрыва цепи | √ | |
| Удержание данных (ручное/автоматическое) | √ | |
| Удержание пиковых значений | √ | |
| Максимальное/минимальное значение | √ | |
| Сигнал тревоги при высоком напряжении | √ | |
| Индикатор низкого заряда батареи | √ | |
| Сигнализация неправильного подключения щупов | √ | |
| Индикатор превышения диапазона | √ | |
| Автоотключение | около 15 минут | |
| Автоматическая подсветка | √ | |
| Bluetooth-связь | √ | |
| Испытание на прочность | падение с высоты 5 м | |
| Степень защиты IP | IP67 | |
| Стандартный уровень безопасности | CAT IV 1000V | |
| Сертификация | CE，cETLus，ROHS | |
| Источник питания | 1,5В АА × 2 шт. | |
| Габариты | 220 мм × 104 мм × 67 мм | |
| Вес | около 835 г (с батарейками) | |
Загрузить руководство пользователя для UNI-T UT197 (англ.).
| Тип |
|
| Постоянное напряжение |
|
| Переменное напряжение |
|
| Сопротивление |
|
| Частота |
|
| Постоянный ток |
|
| Переменный ток |
|
| Индуктивность |
|
| Температура |
|
| Мощность |
|
| Скважность |
|
| True RMS |
|
| Подсветка дисплея |
|
| Тестирование диодов |
|
| Аналоговая гистограмма |
|
| Тест транзисторов |
|
| Емкость |
|
| Звуковая прозвонка цепи |
|
| Подключение к ПК |
|
| NCV |
|
| Тестирование батарей |
|
| Разрядность |
|
На диапазоне постоянного напряжения прибор переключается в режим 600 000 отсчётов с погрешностью ±(0,015 %+10). Для ручного корпуса это уровень настольных приборов. Шаг отсчёта выходит в десятки микровольт на диапазоне 6 В, поэтому видно термо-ЭДС на соединениях, дрейф опорных источников, разницу между двумя якобы одинаковыми элементами. В обычном режиме 60 000 отсчётов погрешность составляет ±(0,03 %+5).
Через внешние датчики тока. С опциональным UT-CS07 доступны диапазоны 100 А (10 мВ/А) и 1000 А (1 В/А) для постоянного и переменного тока с погрешностью ±(1,5 %+5). Поддерживаются также UT-CS06A и UT-CS09D. В комплект они не входят, покупаются отдельно. Собственные прямые диапазоны прибора идут от 600 мкА до 10 А, так что вместе выходит перекрытие от микроампер до килоампера одним мультиметром.
Bluetooth связывает прибор с приложением UNI-T SmartTest. Показания пишутся на смартфон, из них строятся графики и таблицы, которые потом идут в отчёт. Переписывать цифры вручную не приходится, а от высоковольтного оборудования можно отойти на безопасное расстояние, пока прибор остаётся подключённым. Заодно так фиксируются длительные наблюдения без отдельного регистратора.
Рабочий диапазон от -40 °C до 55 °C, степень защиты IP67, стойкость к падению с высоты 5 метров. Для приводов предусмотрен отдельный режим запуска с защитой от помех: он фильтрует несущую частоту и искажённое напряжение, поэтому на инверторе показания не скачут. Есть ещё защита от электромагнитных помех, что при работе возле частотников весит не меньше самой точности.
CAT IV 1000 В это допуск к работе на вводе в здание и на воздушных линиях, где возможны самые мощные переходные перенапряжения от коммутаций и грозовых разрядов. Выдержка импульса 12 кВ означает, что прибор рассчитан именно на такие броски, а не только на номинальное напряжение. Визуальная сигнализация на входных клеммах дополнительно подсказывает, вставлены ли щупы в правильные гнёзда для выбранного режима.
