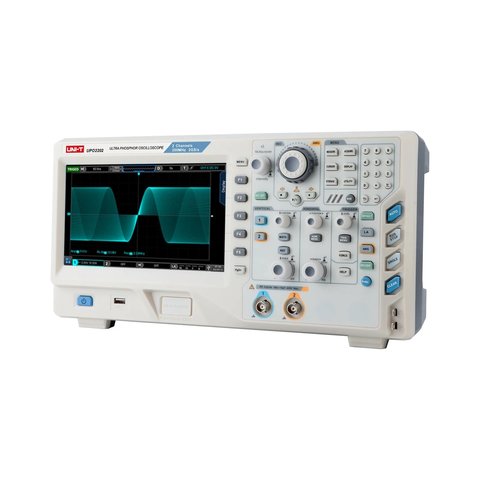

UNI-T UPO2202 – це багатофункціональний та високопродуктивний двоканальний цифровий осцилограф, створений на основі оригінальної технології Ultra Phosphor 2.0 від UNI-T зі смугою пропускання 200 МГц, частотою дискретизації в реальному часі 2 Гвиб/с, швидкістю захоплення осцилограм до 1 млн. осц/с в режимі Fast Acquire та глибиною пам'яті 56 МБ.
Осцилограф поєднує в собі простоту використання, чудові технічні характеристики та широкі функціональні можливості і призначений для використання для потреб проектування, налаштування, тестування в таких галузях, як комунікації, напівпровідники, комп'ютери, прилади, промислова електроніка, побутова електроніка, автомобільна електроніка, технічне обслуговування на місцях тощо. Технологія Fast Acquire дозволяє точно фіксувати аномальні події, такі як відео, джиттер, шум і сигнали з низькою частотою.
| UNI-T UPO2102 | UNI-T UPO2104 | UNI-T UPO2202 | UNI-T UPO2204 | |
|---|---|---|---|---|
| Аналогова смуга пропускання | 100 МГц | 200 Мгц | ||
| Частота дискретизації | 2 Гвиб/с | |||
| Розрахунковий час наростання (від 10 до 90%) (типовий) | ≤3,5 нс | ≤1,8 нс | ||
| Кількість каналів | 2 аналогові канали | 4 аналогові канали | 2 аналогові канали | 4 аналогові канали |
| 16 цифрових каналів (необхідна опція UPO2000-16LA) | ||||
| Метод вибірки | Вибірка в реальному часі | |||
| Режим вибірки | Стандартний, виявлення піків, конверт, високороздільний, усереднення | |||
| Частота дискретизації в реальному часі | Аналоговий канал: 2 Гвиб/с (півканал з чергуванням), 1 ГС/с (повний канал) | |||
| Макс. глибина пам'яті | 56 МБ | |||
| Макс. швидкість захоплення осцилограм | 200 000 осц./с, 1 млн. осц./с (режим Fast Acquire) | |||
| Апаратний запис і відтворення сигналу в реальному часі | 120 000 осцилограм | |||
| Вертикальна система | ||||
| Вхідний зв'язок | За постійним струмом, змінним струмом, заземленням (GND) | |||
| Вхідний імпеданс | 1 МОм ± 2% / 16 пФ ± 3 пФ | |||
| Коефіцієнт затухання щупа | 0.001×, 0.01×, 0.1×, 1×, 10×, 100×, 1000×, задане значення | |||
| Макс. вхідна напруга (при 1 МОм) | 400 В макс. (постійний струм + пікова напруга) | |||
| Вертикальна роздільна здатність | 8 біт | |||
| Вертикальна шкала | 500 мкВ/под. – 20 В/под. (1 МОм) | |||
| Діапазон зсуву | 500 мкВ/под. ~ 50 мВ/под.: ± 2 В (1 МОм) 100 мВ/под. ~ 500 мВ/под.: ± 20 В (1 МОм) 1 В/под. ~ 5 В/под.: ± 200 В (1 МОм) 10 В/под. ~ 20 В/под.: ± 400 В (1 МОм) Зі зміщенням постійного струму відображається вертикальний зсув V |
|||
| Обмеження смуги пропускання | 20 МГц | |||
| Низькочастотна характеристика | З'єднання змінного струму, -3 дБ, ≤5 Гц (на BNC) | |||
| Точність посилення постійного струму | <5 мВ: ±3%, ≥5 мВ: ±2% | |||
| Точність зсуву постійного струму | ±(2% + 0,1 под. + 2 мВ) | |||
| Ізоляція між каналами | Між постійним струмом і макс. значенням смуги пропускання: >40 дБ | |||
| Горизонтальна система | ||||
| Діапазон часової розгортки | 2 нс/под. – 1000 с/под. | 1 нс/под. – 1000 с/под. | ||
| (Відображення поточної частоти дискретизації, глибини пам'яті) | ||||
| Точність часової розгортки | ≤±(50 + 2 × експлуатаційний ресурс) ч/млн | |||
| Діапазон часу затримки часової розгортки | Перед запуском (від'ємна затримка) : ≥1 под. ширини екрана Після запуску (позитивна затримка): 1 с – 10 с |
|||
| Формат відображення | Y-T, за замовчуванням | |||
| X-Y, CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4 | ||||
| Roll, часова розгортка ≥50 мс/под. Режим Roll можна автоматично вмикати або вимикати, регулюючи ручку горизонтальної часової розгортки | ||||
| Тригер | ||||
| Діапазон рівня тригера | Внутрішній: ± 5 інтервалів від центру екрана EXT: ±1,8 В EXT/5: ±9 В |
|||
| Режими запуску | Автоматичний, звичайний, одинарний | |||
| Затримка запуску | 80 нс – 10 с | |||
| З'єднання тригера | DC: Пропускає всі компоненти сигналу AC: Компонент постійного струму, який блокує вхідний сигнал Відхилення високих частот: Послаблює високочастотні компоненти вище 40 кГц Відхилення низьких частот: Блокує компонент постійного струму та послаблює низькочастотні компоненти нижче 40 кГц Відхилення шуму: Придушення високочастотного шуму в сигналі, щоб зменшити ймовірність помилкового запуску осцилографа |
|||
| Запуск за фронтом (Edge) | ||||
| Фронт | Висхідний, спадний, обидва | |||
| Джерело | CH1 ~ CH4, лінія AC, EXT, D0 ~ D15 | |||
| Запуск за рантом (Runt) | ||||
| Часовий проміжок | >, <, ≤≥, жоден | |||
| Полярність | Позитивна, негативна | |||
| Тривалість імпульсу | 8 нс – 10 с | |||
| Джерело | CH1 ~ CH4 | |||
| Запуск за порушенням параметрів вікна (Window) | ||||
| Полярність | Висхідна, спадна, обидві | |||
| Часовий проміжок | Вхід, вихід, час | |||
| Заданий час | 8 нс – 10 с | |||
| Джерело | CH1 ~ CH4 | |||
| Запуск за N-ним фронтом (Nth Edge) | ||||
| Фронт | Висхідний, спадний | |||
| Мертвий інтервал | 8 нс – 10 с | |||
| Кількість фронтів | 1 – 65535 | |||
| Джерело | CH1 ~ CH4 або D0 ~ D15 | |||
| Запуск за часовою затримкою спрацьовування (Delay) | ||||
| Тип фронту | Висхідний, спадний | |||
| Часовий проміжок | >, <, ≤≥, ＞＜ | |||
| Час затримки | 8 нс – 10 с | |||
| Джерело | CH1 ~ CH4 або D0 ~ D15 | |||
| Запуск за тривалістю ліміту часу (Timeout) | ||||
| Фронт | Висхідний, спадний, обидва | |||
| Час очікування | 8 нс – 10 с | |||
| Джерело | CH1 ~ CH4 або D0 ~ D15 | |||
| Запуск за тривалістю (Duration) | ||||
| Кодова комбінація | H, L, X | |||
| Часовий проміжок | >, <, ≤ ≥ | |||
| Тривалість | 8 нс – 10 с | |||
| Джерело | CH1 ~ CH4 або D0 ~ D15 | |||
| Запуск за часом установки даних та утримання (Setup & Hold) | ||||
| Фронт тактового імпульсу | Висхідний, спадний | |||
| Тип даних | H, L | |||
| Час установки | 4 нс – 10 с | |||
| Час утримання | 4 нс – 10 с | |||
| Джерело | CH1 ~ CH4 або D0 ~ D15 | |||
| Запуск за шириною імпульсу (Pulse Width) | ||||
| Стан імпульсу | +wid (>, <, ≤≥) -wid (>, <, ≤≥） |
|||
| Ширина імпульсу | 1 нс – 4 с | |||
| Джерело | CH1 ~ CH4, лінія AC, EXT, D0 ~ D15 | |||
| Запуск за нахилом фронту (Slope) | ||||
| Стан нахилу фронту | Додатний нахил (більший, менший ніж, у заданому інтервалі) Від’ємний нахил (більший, менший ніж, у заданому інтервалі) |
|||
| Тривалість | 8 нс – 1 с | |||
| Джерело | CH1 ~ CH4 | |||
| Запуск за відео (Video) | ||||
| Стандарт | Підтримує стандартні системи трансляції NTSC, PAL і SECAM з кількістю каналів від 1 до 525 (NTSC) і від 1 до 625 (PAL/SECAM) | |||
| Джерело | CH1 ~ CH4 | |||
| Запуск за кодовою комбінацією (Pattern) | ||||
| Налаштування кодової комбінації | H, L, X, висхідний, спадний фронт | |||
| Джерело | CH1 ~ CH4 або D0 ~ D15 | |||
| Запуск за декодуванням шини (Decoding) | ||||
| Тип декодування | RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay | |||
| Кількість декодувань | 1 | |||
| Вимірювання | ||||
| Курсорні вимірювання | Різниця напруги між курсорами (△ В) Часова різниця між курсорами (△ T) Зворотне до △ T (Гц) (1/△ T) |
|||
| Напруга і час точки форми сигналу | ||||
| Відображення курсору в автоматичних вимірюваннях | ||||
| Автоматичні вимірювання | Аналоговий канал: 36 параметрів: Maximum, Minimum, Top, Base, Amplitude, Peak-Peak, Middle, Average, Average-Cycle, RMS, RMS-Cycle, AC RMS, Period, Frequency, Risetime, Fall time, Rise Delay, Fall Delay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, Area-Cycle, Overshoot, Preshoot, Phase, Pulse count | |||
| Цифровий канал: Freq, Period, +Width, -Width, +Duty, -Duty, Rise Delay A→B, Fall DelayA→B, Phase A→B, Phase B→A | ||||
| Тип вимірювання | Одночасне відображення 5 вимірювань | |||
| Діапазон вимірювання | Екранні або курсорні | |||
| Статистика вимірювання | Середнє, максимум, мінімум, стандартне відхилення, кількість вимірювань | |||
| Частотомір | 7-розрядний апаратний частотомір | |||
| Вимірювання XY | Час, Декартова система координат, полярна система координат, добуток, коефіцієнт | |||
| Математичні операції | ||||
| Математична обробка сигналів | A+B, A-B, A×B, A/B, ШПФ, редаговані розширені операції (Log, Exp, Sin, Cos, Tan, Sqrt), логічні функції | |||
| Відображення ШПФ | Розділений екран, Повноекранний режим, Незалежний режим, WaterFall-1, WaterFall-2 | |||
| Максимальна кількість точок ШПФ | 4 млн. | |||
| Вертикальна шкала ШПФ | В середньоквадратичне, дБВ середньоквадратичне | |||
| ШПФ | Спектральний діапазон: Початкова частота, кінцева частота, центральна частота, діапазон | |||
| Режим детектування: Нормальний, cередній, макс. утримання, мін. утримання | ||||
| Маркер: Тип маркера, трасування маркера, макс. кількість точок маркера, список маркерів | ||||
| Фільтр | Низьких частот, високих частот, смуговий, режекторний | |||
| Логічні операції | AND, OR, NOT, XOR | |||
| Функції | Sin, Cos, Sinc, Tan, Sqrt, Exp, Log, ln, Floor, ABS, Acos, Asin, Atan, Sinh, Tanh, Ceil, Cosh, Fabs, Intg, Diff | |||
| Фізичні характеристики | ||||
| Дисплей | 8-дюймовий TFT дисплей 800×480 | |||

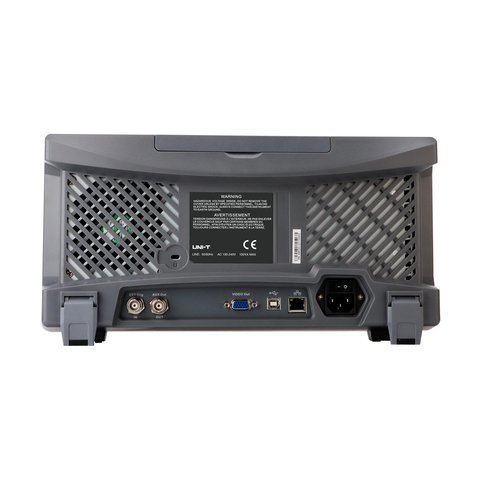

| Інтерфейс | USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA | |||
| Живлення | 100 – 240 В змінного струму (коливання ±10%), 50 Гц/60 Гц | |||
| Потужність | 100 ВА | |||
| Запобіжник | 2,5 А, клас F, 250 В | |||
| Охолодження | Примусове вентиляторне | |||
| Температура експлуатації | 0 – 40°C | |||
| Інтервал калібрування | 1 рік | |||
| Габарити | 370 × 185 × 115 мм | |||
| Вага | 4,5 кг | |||
Завантажити технічні дані цифрових осцилографів UNI-T серії MSO/UPO2000 (англ.)
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Пам'ять визначає, наскільки довгий проміжок можна записати, не втрачаючи дискретизації. З 56 МБ прилад пише осцилограму тривалий час і зберігає повну інформацію про частотну область, тому ШПФ рахується на 4 млн точок. Без такої пам'яті довге вікно доводиться купувати зниженням частоти вибірки, а разом з нею зникають короткі події.
У звичайному режимі швидкість захоплення до 200 000 осц./с, у Fast Acquire до 1 млн. осц./с. Різниця в тому, скільки часу прилад витрачає на обробку між захватами: у швидкому режимі він майже не має мертвого часу, тому рідкісні викиди стають видимими. Апаратний запис і відтворення тримають 120 000 осцилограм, які потім можна переглянути кадр за кадром.
Від 0.001× до 1000×, а також задане користувачем значення. Такий діапазон потрібен, бо до осцилографа підключають не лише пасивні щупи 1× і 10×, а й струмові кліщі, високовольтні щупи та шунти, кожен зі своїм коефіцієнтом. Якщо коефіцієнт указати неправильно, форма буде правильною, а всі числа на екрані хибними. Вхідний імпеданс 1 МОм ± 2% / 16 пФ ± 3 пФ.
Максимум 400 В як сума постійної та пікової напруги при вхідному опорі 1 МОм. Це межа міцності входу, а не робочий діапазон: вертикальна шкала йде від 500 мкВ/под. до 20 В/под. Для мережевих і високовольтних вимірювань потрібен щуп з відповідним поділом. Є також обмеження смуги пропускання 20 МГц, яким прибирають високочастотний шум, коли він заважає дивитися корисний сигнал.
