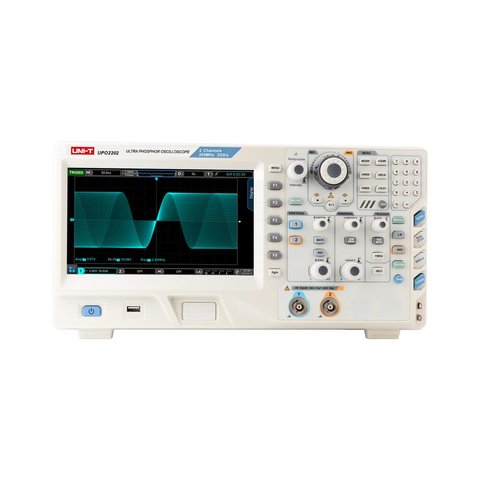

UNI-T UPO2202 – это многофункциональный и высокопроизводительный двухканальный цифровой осциллограф, созданный на основе оригинальной технологии Ultra Phosphor 2.0 от UNI-T с полосой пропускания 200 МГц, частотой дискретизации в реальном времени 2 Гвыб/с, скоростью захвата осциллограмм до 1 млн. осц/с в режиме Fast Acquire и глубиной памяти 56 МБ.
Осциллограф сочетает в себе простоту использования, превосходные технические характеристики и широкие функциональные возможности и предназначен для использования в целях проектирования, настройки, тестирования в таких областях, как коммуникации, полупроводники, компьютеры, приборы, промышленная электроника, бытовая электроника, автомобильная электроника, техническое обслуживание на местах и т. д. Технология Fast Acquire позволяет точно фиксировать аномальные события, такие как видео, джиттер, шум и сигналы с низкой частотой.
| UNI-T UPO2102 | UNI-T UPO2104 | UNI-T UPO2202 | UNI-T UPO2204 | |
|---|---|---|---|---|
| Аналоговая полоса пропускания | 100 МГц | 200 Мгц | ||
| Частота дискретизации | 2 Гвыб/с | |||
| Расчетное время нарастания (от 10 до 90%) (тип.) | ≤3,5 нс | ≤1,8 нс | ||
| Число каналов | 2 аналоговых канала | 4 аналоговые каналы | 2 аналоговых канала | 4 аналоговые каналы |
| 16 цифровых каналов (необходима опция UPO2000-16LA) | ||||
| Метод выборки | Выборка в реальном времени | |||
| Режим выборки | Стандартный, выявление пиков, конверт, высокое разрешение, усреднение | |||
| Частота дискретизации в реальном времени | Аналоговый канал: 2 Гвыб/с (полуканал с чередованием), 1 ГС/с (полный канал) | |||
| Макс. глубина памяти | 56 МБ | |||
| Макс. скорость захвата осциллограмм | 200 000 осц./с, 1 млн. осц./с (режим Fast Acquire) | |||
| Аппаратная запись и воспроизведение сигнала в реальном времени | 120 000 осц. | |||
| Вертикальная система | ||||
| Входная связь | По постоянному току, переменному току, заземлению (GND) | |||
| Входной импеданс | 1 МОм ± 2% / 16 пФ ± 3 пФ | |||
| Коэффициент затухания щупа | 0.001×, 0.01×, 0.1×, 1×, 10×, 100×, 1000×, заданное значение | |||
| Макс. входное напряжение (при 1 МОм) | 400 В макс. (постоянный ток + пиковое напряжение) | |||
| Вертикальное разрешение | 8 бит | |||
| Вертикальная шкала | 500 мкВ/дел. – 20 В/дел. (1 МОм) | |||
| Диапазон смещения | 500 мкВ/дел. ~ 50 мВ/дел.: ± 2 В (1 МОм) 100 мВ/дел. ~ 500 мВ/дел.: ± 20 В (1 МОм) 1 В/дел. ~ 5 В/под.: ± 200 В (1 МОм) 10 В/дел. ~ 20 В/дел.: ± 400 В (1 МОм) Со смещением постоянного тока отображается вертикальный сдвиг V |
|||
| Ограничение полосы пропускания | 20 МГц | |||
| Низкочастотная характеристика | Соединение переменного тока, -3 дБ, ≤5 Гц (на BNC) | |||
| Точность усиления постоянного тока | <5 мВ: ±3%, ≥5 мВ: ±2% | |||
| Точность смещения постоянного тока | ±(2% + 0,1 под. + 2 мВ) | |||
| Изоляция между каналами | Между постоянным током и макс. значением полосы пропускания: >40 дБ | |||
| Горизонтальная система | ||||
| Диапазон временной развертки | 2 нс/дел. – 1000 с/дел. | 1 нс/дел. – 1000 с/дел. | ||
| (Отображение текущей частоты дискретизации, глубины памяти) | ||||
| Точность временной развертки | ≤±(50 + 2 × эксплуатационный ресурс) ч/млн | |||
| Диапазон времени задержки временной развертки | Перед запуском (отрицательная задержка): ≥1 дел. ширины экрана После запуска (положительная задержка): 1 с – 10 с |
|||
| Формат отображения | Y-T, по умолчанию | |||
| X-Y, CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4 | ||||
| Roll, временная развертка ≥50 мс/дел. Режим Roll можно автоматически включать или выключать, регулируя ручку горизонтальной временной развертки | ||||
| Триггер | ||||
| Диапазон уровня триггера | Внутренний: ±5 интервалов от центра экрана EXT: ±1,8 В EXT/5: ±9 В |
|||
| Режимы запуска | Автоматический, обыкновенный, одинарный | |||
| Задержка запуска | 80 нс – 10 с | |||
| Соединение триггера | DC: Пропускает все компоненты сигнала AC: Компонент постоянного тока, блокирующий входной сигнал Отклонение высоких частот: Ослабляет высокочастотные компоненты выше 40 кГц Отклонение низких частот: Блокирует компонент постоянного тока и ослабляет низкочастотные компоненты ниже 40 кГц Отклонение шума: Подавление высокочастотного шума в сигнале для снижения вероятности ложного срабатывания осциллографа |
|||
| Запуск по фронту (Edge) | ||||
| Фронт | Восходящий, нисходящий, оба | |||
| Источник | CH1 ~ CH4, линия AC, EXT, D0 ~ D15 | |||
| Запуск по ранту (Runt) | ||||
| Временной промежуток | >, <, ≤≥, отсутствует | |||
| Полярность | Положительная, отрицательная | |||
| Продолжительность импульса | 8 нс – 10 с | |||
| Источник | CH1 ~ CH4 | |||
| Запуск по нарушению параметров окна (Window) | ||||
| Полярность | Восходящая, нисходящая, обе | |||
| Временной промежуток | Вход, выход, время | |||
| Заданное время | 8 нс – 10 с | |||
| Источник | CH1 ~ CH4 | |||
| Запуск по N-ному фронту (Nth Edge) | ||||
| Фронт | Восходящий, нисходящий | |||
| Мертвый интервал | 8 нс – 10 с | |||
| Число фронтов | 1 – 65535 | |||
| Источник | CH1 ~ CH4 или D0 ~ D15 | |||
| Запуск по временной задержке срабатывания (Delay) | ||||
| Тип фронта | Восходящий, нисходящий | |||
| Временной промежуток | >, <, ≤≥, ＞＜ | |||
| Время задержки | 8 нс – 10 с | |||
| Источник | CH1 ~ CH4 или D0 ~ D15 | |||
| Запуск по продолжительности лимита времени (Timeout) | ||||
| Фронт | Восходящий, нисходящий, оба | |||
| Время ожидания | 8 нс – 10 с | |||
| Источник | CH1 ~ CH4 или D0 ~ D15 | |||
| Запуск по продолжительности (Duration) | ||||
| Кодовая комбинация | H, L, X | |||
| Временной промежуток | >, <, ≤ ≥ | |||
| Продолжительность | 8 нс – 10 с | |||
| Источник | CH1 ~ CH4 или D0 ~ D15 | |||
| Запуск по времени установки данных и удержания (Setup & Hold) | ||||
| Фронт тактового импульса | Восходящий, нисходящий | |||
| Тип данных | H, L | |||
| Время установки | 4 нс – 10 с | |||
| Время удержания | 4 нс – 10 с | |||
| Источник | CH1 ~ CH4 или D0 ~ D15 | |||
| Запуск по ширине импульса (Pulse Width) | ||||
| Состояние импульса | +wid (>, <, ≤≥) -wid (>, <, ≤≥） |
|||
| Ширина импульса | 1 нс – 4 с | |||
| Источник | CH1 ~ CH4, линия AC, EXT, D0 ~ D15 | |||
| Запуск по наклону фронта (Slope) | ||||
| Состояние наклона фронта | Положительный наклон (больше, меньше, чем в заданном интервале) Отрицательный наклон (больше, меньше, чем в заданном интервале) |
|||
| Продолжительность | 8 нс – 1 с | |||
| Источник | CH1 ~ CH4 | |||
| Запуск по видео (Video) | ||||
| Стандарт | Поддерживает стандартные системы трансляции NTSC, PAL и SECAM с количеством каналов от 1 до 525 (NTSC) и от 1 до 625 (PAL/SECAM) | |||
| Источник | CH1 ~ CH4 | |||
| Запуск по кодовой комбинации (Pattern) | ||||
| Настройка кодовой комбинации | H, L, X, восходящий, нисходящий фронт | |||
| Источник | CH1 ~ CH4 або D0 ~ D15 | |||
| Запуск по декодированию шины (Decoding) | ||||
| Тип декодирования | RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay | |||
| Количество декодирований | 1 | |||
| Измерения | ||||
| Курсорные измерения | Разница напряжения между курсорами (△ В) Временная разница между курсорами (△ T) Обратное к △ T (Гц) (1/△ T) |
|||
| Напряжение и время точки формы сигнала | ||||
| Отображение курсора в автоматических измерениях | ||||
| Автоматические измерения | Аналоговый канал: 36 параметров: Maximum, Minimum, Top, Base, Amplitude, Peak-Peak, Middle, Average, Average-Cycle, RMS, RMS-Cycle, AC RMS, Period, Frequency, Risetime, Fall time, Rise Delay, Fall Delay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, Area-Cycle, Overshoot, Preshoot, Phase, Pulse count | |||
| Цифровой канал: Freq, Period, +Width, -Width, +Duty, -Duty, Rise Delay A→B, Fall DelayA→B, Phase A→B, Phase B→A | ||||
| Тип измерения | Одновременное отображение 5 измерений | |||
| Диапазон измерений | Экранные или курсорные | |||
| Статистика измерений | Среднее, максимум, минимум, стандартное отклонение, количество измерений | |||
| Частотомер | 7-разрядный аппаратный частотомер | |||
| Измерения XY | Время, Декартовая система координат, полярная система координат, произведение, коэффициент | |||
| Математические операции | ||||
| Математическая обработка сигналов | A+B, A-B, A×B, A/B, ШПФ, редактируемые расширенные операции (Log, Exp, Sin, Cos, Tan, Sqrt), логические функции | |||
| Отображение БПФ | Разделенный экран, Полноэкранный режим, Независимый режим, WaterFall-1, WaterFall-2 | |||
| Максимальное количество точек БПФ | 4 млн. | |||
| Вертикальная шкала БПФ | В среднеквадратичное, дБВ среднеквадратичное | |||
| БПФ | Спектральный диапазон: Начальная частота, конечная частота, центральная частота, диапазон | |||
| Режим детектирования: Нормальный, средний, макс. удержание, мин. удержание | ||||
| Маркер: Тип маркера, трассировка маркера, макс. количество точек маркера, список маркеров | ||||
| Фильтр | Низких частот, высоких частот, полосовой, режекторный | |||
| Логические операции | AND, OR, NOT, XOR | |||
| Функции | Sin, Cos, Sinc, Tan, Sqrt, Exp, Log, ln, Floor, ABS, Acos, Asin, Atan, Sinh, Tanh, Ceil, Cosh, Fabs, Intg, Diff | |||
| Физические характеристики | ||||
| Дисплей | 8-дюймовый TFT дисплей 800×480 | |||
| Интерфейс | USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA | |||
| Питание | 100 – 240 В переменного тока (колебания ±10%), 50 Гц/60 Гц | |||
| Мощность | 100 ВА | |||
| Предохранитель | 2,5 А, класс F, 250 В | |||
| Охлаждение | Принудительное вентиляторное | |||
| Температура эксплуатации | 0 – 40°C | |||
| Интервал калибровки | 1 год | |||
| Габариты | 370 × 185 × 115 мм | |||
| Вес | 4,5 кг | |||
Скачать технические данные цифровых осциллографов UNI-T серії MSO/UPO2000 (англ.)
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
| Объем памяти |
|
Память определяет, насколько длинный промежуток можно записать, не теряя дискретизации. С 56 МБ прибор пишет осциллограмму длительное время и сохраняет полную информацию о частотной области, поэтому БПФ считается на 4 млн точек. Без такой памяти длинное окно приходится покупать снижением частоты выборки, а вместе с ней исчезают короткие события.
В обычном режиме скорость захвата до 200 000 осц./с, в Fast Acquire до 1 млн. осц./с. Разница в том, сколько времени прибор тратит на обработку между захватами: в быстром режиме он почти не имеет мёртвого времени, поэтому редкие выбросы становятся видимыми. Аппаратная запись и воспроизведение держат 120 000 осциллограмм, которые потом можно просмотреть кадр за кадром.
От 0.001× до 1000×, а также заданное пользователем значение. Такой диапазон нужен, ведь к осциллографу подключают не только пассивные щупы 1× и 10×, но и токовые клещи, высоковольтные щупы и шунты, каждый со своим коэффициентом. Если коэффициент указать неправильно, форма будет правильной, а все числа на экране ошибочными. Входной импеданс 1 МОм ± 2% / 16 пФ ± 3 пФ.
Максимум 400 В как сумма постоянного и пикового напряжения при входном сопротивлении 1 МОм. Это предел прочности входа, а не рабочий диапазон: вертикальная шкала идёт от 500 мкВ/дел. до 20 В/дел. Для сетевых и высоковольтных измерений нужен щуп с соответствующим делением. Есть также ограничение полосы пропускания 20 МГц, которым убирают высокочастотный шум, когда он мешает смотреть полезный сигнал.
