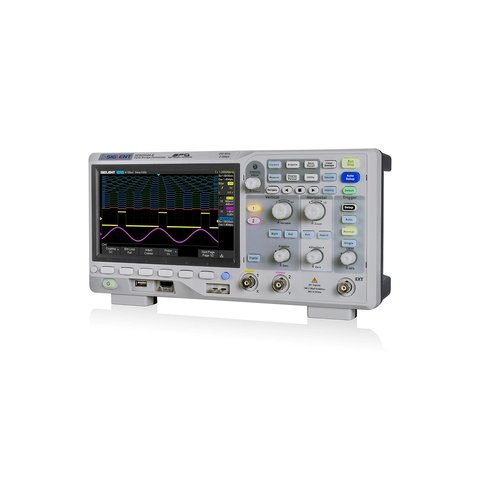

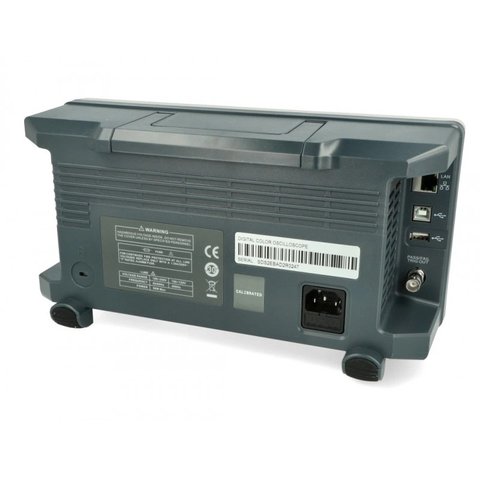

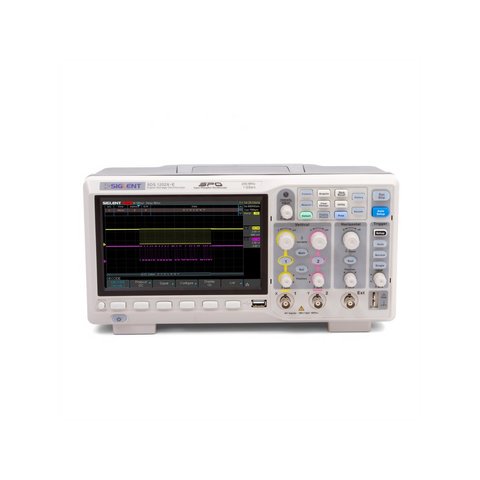

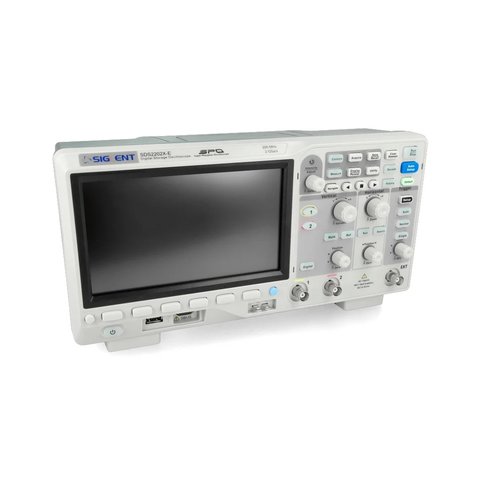

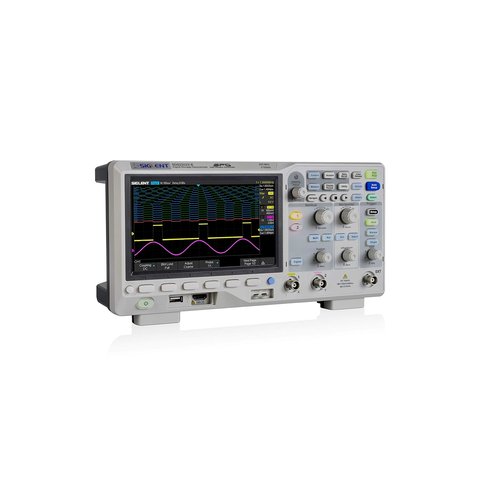

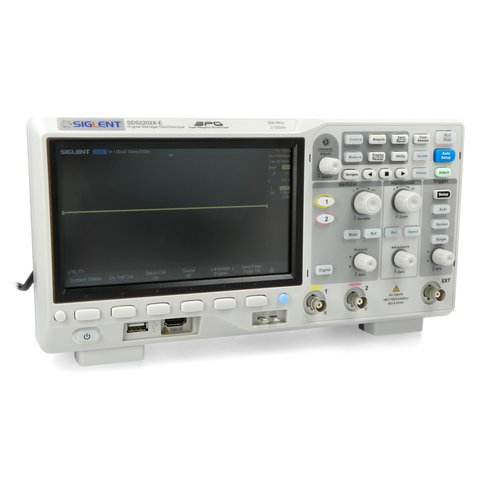

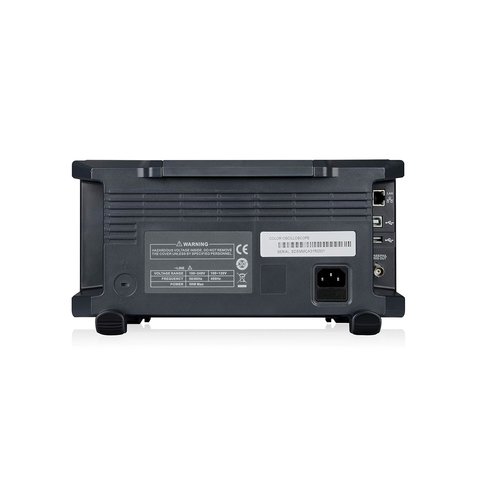

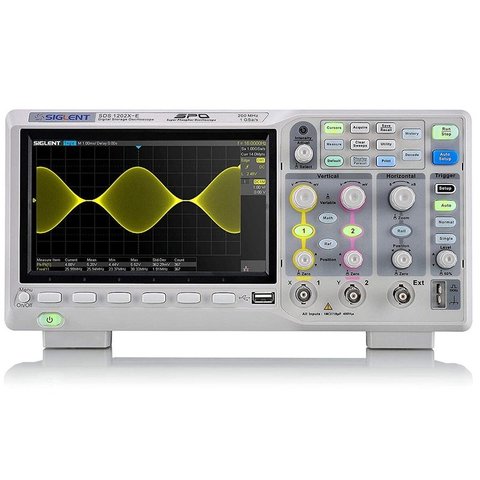

Фосфорний цифровий осцилограф SIGLENT SDS2202X-E

Код: 887344
Фосфорний цифровий осцилограф SIGLENT SDS2202X-E
Все про товар
Опис
Характеристики
Відео
Знято з виробництва

Все про товар

5 (1)
Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
6 кг Гарантія: 36 місяців
Настільний 2-канальний фосфорний цифровий осцилограф із смугою пропускання 200 МГц, частотою дискретизації 2 ГВиб/с в реальному часі, пам'яттю 28 МБ і дисплеєм 7". Читати далі
Знято з виробництва
Знято з виробництва

Також вас можуть зацікавити

Цифровий осцилограф RIGOL DS2102A
Бестселер
ID: 845096

Цифровий осцилограф RIGOL DS2102A

5 (2)
38 723 ₴
Ціна з ПДВ
Двоканальний цифровий осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 2 Гвиб./с, 8" дисплеєм і записом до 50 000 осциллограмм/сек.
Наявність на складі:
  • Львів
ID: 845096 7.5 кг 110, 220
Цифровий осцилограф SIGLENT SDS2102X Plus
ID: 893077

Цифровий осцилограф SIGLENT SDS2102X Plus

5 (1)
55 836 ₴
51 700 ₴
Ціна з ПДВ
2-канальний фосфорний цифровий осцилограф із смугою пропускання 100 МГц, частотою дискретизації 2 ГВиб/с, пам'яттю 200 МБ та сенсорним дисплеєм 10.1".
Наявність на складі:
  • Львів
ID: 893077 9.8 кг

Опис

SIGLENT SDS2202X-E – настільний двоканальний фосфорний цифровий осцилограф зі смугою пропускання 200 МГц, частотою дискретизації в реальному часі 2 ГВиб/с, пам'яттю 28 млн точок, який використовує нове покоління технології SPO. Прилад має високу точність відтворення сигналу, а фоновий шум нижчий, ніж у аналогічних продуктів. Мінімальний вертикальний вхідний діапазон 500 мкВ/под, також є інноваційна цифрова система запуску з високою чутливістю і низьким рівнем спотворень, швидкість захоплення осциллограмм - 400 000 кадрів/с (режим послідовних вимірювань).

Особливості

  • Частота дискретизації в реальному часі до 2 ГВиб/с (1 ГВиб/с на канал при двох активних каналах)
  • Новітнє покоління технології SPO (Super Phosphor Oscilloscope)
  • Довжина запису до 28 млн точок
  • Цифрова система запуску
  • Інтелектуальний запуск: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
  • Запуск і декодування за послідовною шиною (стандартно), підтримка протоколів IIC, SPI, UART, CAN, LIN
  • Запуск за відео, підтримка HDTV
  • Низький рівень фонового шуму при шкалі напруг від 500 мкВ/под до 10 В/под
  • 10 типів швидких комбінацій, підтримка функцій Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print
  • Функція запису осцилограм в історію (макс. довжина запису осцилограм – 80 тис кадрів)

Технічні характеристики

Модель SDS2202X-E SDS2352X-E
Смуга пропускання 200 МГц 350 МГц
Частота дискретизації (макс.) 2 ГВиб/с 2 ГВиб/с
Канали 2 канали + зовн. 2 канали + зовн.
Глибина пам'яті (макс.) 14 млн точок/канал (не режим чергування); 28 млн точок/канал (режим чергування)
Швидкість захоплення осцилограм (макс.) 110 000 осц/с (нормальний режим), 400 000 осц/с (послідовний режим)
Типи запуску Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video
Серійний запуск (стандарт) I2C, SPI, UART, CAN, LIN
Тип декодування (стандарт) I2C, SPI, UART, CAN, LIN
Дисплей 7-дюймовий TFT-РК (800 x 480 пікселів)
Розміри 312 × 133 × 151 мм
Вага 2,6 кг

Додаткова інформація

PDF  Завантажити додаткову інформацію (Data Sheet) для SIGLENT SDS2202X-E (англ.).

Інструкція користувача

PDF  Завантажити інструкцію користувача для SIGLENT SDS2202X-E (англ.).

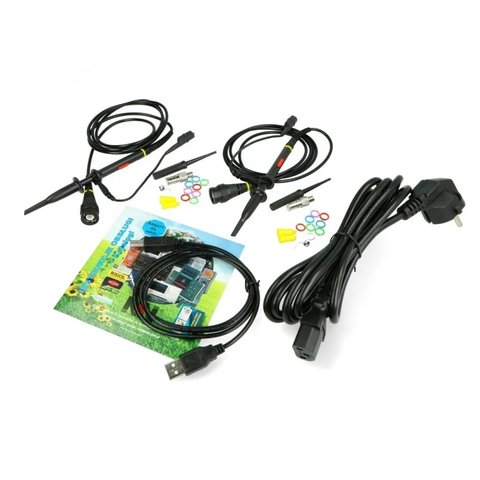

Комплектація

  • Фосфорний цифровий осцилограф SIGLENT SDS2202X-E — 1 шт.
  • Щупи — 2 шт.
  • USB-кабель — 1 шт.
  • Шнур живлення — 1 шт.
  • Диск з ПЗ — 1 шт.
  • Коротка інструкція — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Питання та відповіді

Коли SDS2202X-E на 200 МГц досить замість SDS2352X-E?
Коли 350 МГц не потрібні: смуга 200 МГц проти 350 МГц у SIGLENT SDS2352X-E. Дискретизація 2 ГВиб/с, пам'ять 14 млн точок на канал і 28 млн у режимі чергування, 110 000 осц/с у нормальному режимі, стандартне декодування I2C, SPI, UART, CAN і LIN однакові. На 200 МГц дискретизація дає десять точок на період.
Як SDS2202X-E допомагає розібрати збій, що вже минув?
Функція запису осцилограм в історію вміщує до 80 тис кадрів. Після рідкісної події запис прокручують назад і шукають момент збою покадрово. У послідовному режимі прилад захоплює до 400 000 осц/с, тож між кадрами майже не лишається сліпого часу. Мінімальна чутливість 500 мкВ/под. Швидкість у нормальному режимі 110 000 осц/с.
Навіщо SDS2202X-E 10 швидких комбінацій?
Десять функцій винесено на окремі клавіші: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom і Print. Це скорочує шлях до частих дій, наприклад увімкнути історію чи скинути накопичення на екрані. Екран 7-дюймовий 800 x 480, вага 2,6 кг. Декодування I2C, SPI, UART, CAN і LIN входить у стандарт.

Характеристики

Діагональ екрану
  • 7,0" TFT дисплей
Кількість каналів
  • двоканальний
Смуга пропускання
  • 200 МГц
Тип
  • настільний
  • фосфорний
Частота дискретизації
  • 2 Гвиб/с
Об'єм пам'яті
  • 28 МБ

Відео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Коли SDS2202X-E на 200 МГц досить замість SDS2352X-E?

Коли 350 МГц не потрібні: смуга 200 МГц проти 350 МГц у <a href="{{p,887345}}">SIGLENT SDS2352X-E</a>. Дискретизація 2 ГВиб/с, пам'ять 14 млн точок на канал і 28 млн у режимі чергування, 110 000 осц/с у нормальному режимі, стандартне декодування I2C, SPI, UART, CAN і LIN однакові. На 200 МГц дискретизація дає десять точок на період.

Як SDS2202X-E допомагає розібрати збій, що вже минув?

Функція запису осцилограм в історію вміщує до 80 тис кадрів. Після рідкісної події запис прокручують назад і шукають момент збою покадрово. У послідовному режимі прилад захоплює до 400 000 осц/с, тож між кадрами майже не лишається сліпого часу. Мінімальна чутливість 500 мкВ/под. Швидкість у нормальному режимі 110 000 осц/с.

Навіщо SDS2202X-E 10 швидких комбінацій?

Десять функцій винесено на окремі клавіші: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom і Print. Це скорочує шлях до частих дій, наприклад увімкнути історію чи скинути накопичення на екрані. Екран 7-дюймовий 800 x 480, вага 2,6 кг. Декодування I2C, SPI, UART, CAN і LIN входить у стандарт.
