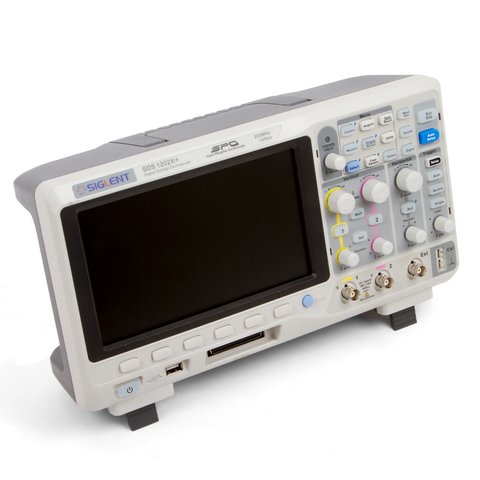

Фосфорний цифровий осцилограф SIGLENT SDS1202X+
Все про товар
Також вас можуть зацікавити
Опис
SIGLENT SDS1202X+ – двоканальний фосфорний осцилограф із смугою пропускання 200 МГц, частотою дискретизації 1 Гвиб/сек, і стандартною глибиною пам'яті до 14 МБ.
Особливості
- Вбудований 1-канальний генератор сигналів.
- Технологія фосфорних осцилографів нового покоління
- Низький рівень фонового шуму
- 10 типів функцій, що запускаються натисненням однієї кнопки
- 36 типів автоматичних вимірювань
- Підтримка підрахунку статистики, логічних операцій, математичних операцій, відносних вимірювань
- Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтеграція, диференціація, квадратний корінь)
- Апаратна високошвидкісна функція Pass/Fail
- Великий 8-дюймовий TFT РК дисплей з роздільною здатністю 800 * 480
- Широкий вибір інтерфейсів: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass / Fail, Trigger Out
- Порт осцилографа змішаних сигналів
- Підтримка команд дистанційного керування SCPI
- Підтримка багатомовного відображення і вбудованої онлайн підтримки
Технічні характеристики
| Смуга пропускання | 200 МГц |
| Канали | 2 + 1 зовн. |
| Частота дискретизації | 1 Гвиб/с |
| Генератор сигналів | Є |
| Макс. глибина пам'яті | 7 МБ/кан (два канали); 14 МБ/кан (один канал) |
| Швидкість захоплення осцилограм | 60 000 осц/сек |
| Типи запуску | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video, поддержка HDTV |
| Мови | Англійська, французька, німецька, російська, іспанська, спрощена китайська, традиційна китайська, португальська, японська, корейська, італійська, арабська |
| Ввід/вивід | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 1 KHz Cal |
| Дисплей | 8 дюймовий TFT LCD (800x480) |
| Живлення | AC 100-240 В, 45 Гц - 440 Гц, 50 ВА макс. |
| Вага | Нетто - 3.26 кг, брутто - 4.25 кг |
Відео
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для SIGLENT SDS1202X+.
Відео
Комплектація
- Фосфорний осцилограф SIGLENT SDS1202X+ — 1 шт.
- Пасивний щуп 1x 10x — 2 шт.
- Кабель USB — 1 шт.
- Кабель живлення — 1 шт.
- Сертифікат — 1 шт.
Характеристики
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Відео
Відгуки клієнтів
Часто задавані питання
Що дає SDS1202X+ порт осцилографа змішаних сигналів?
До нього підключають логічний аналізатор, і прилад показує цифрові лінії поряд з аналоговими каналами. За порівняльною таблицею серії підключення логічного аналізатора є лише у версій з плюсом, а в SDS1202X і SDS1202X-S його немає. Аналогових каналів два плюс зовнішній вхід, смуга 200 МГц, дискретизація 1 Гвиб/сек.
Чим генератор SDS1202X+ відрізняється від генератора SDS1202X-S?
У SDS1202X+ вбудований 1-канальний генератор сигналів, а в <a href="{{p,861956}}">SIGLENT SDS1202X-S</a> генератор довільної форми до 25 МГц з 10 видами вбудованих осцилограм. Решта в моделей однакова: 200 МГц, 1 Гвиб/сек, 7 МБ на канал при двох каналах і 14 МБ на одному, 60 000 осц/сек. Натомість SDS1202X+ має порт для логічного аналізатора.
Що SDS1202X+ вимірює автоматично й зі статистикою?
36 типів з підрахунком статистики. Поряд відносні вимірювання, логічні й математичні операції: ШПФ, додавання, віднімання, множення, ділення, інтеграція, диференціація й квадратний корінь. Для частих дій є 10 типів функцій, що запускаються однією кнопкою. Екран 8-дюймовий 800 * 480. Інтерфейси: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass / Fail і Trigger Out.
