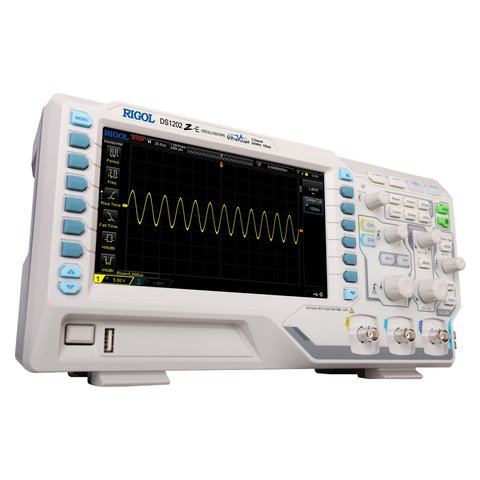

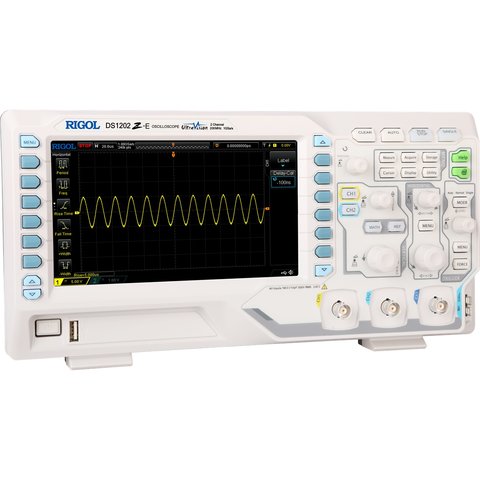

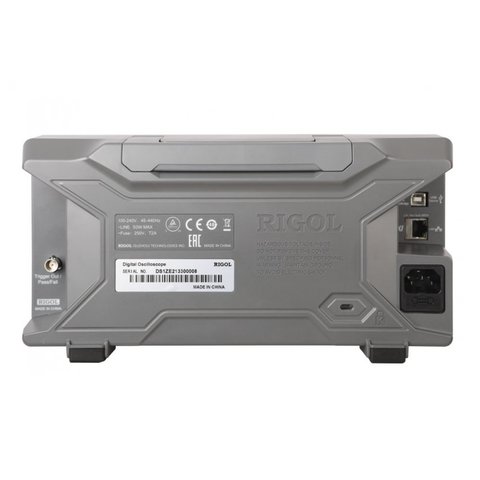

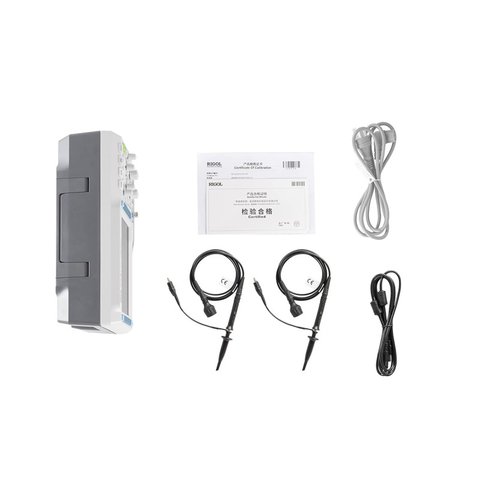

RIGOL DS1202Z-E – це високоякісний двоканальний цифровий осцилограф зі смугою пропускання 200 МГц і частотою дискретизації у реальному часі 1 Гвиб/с. Прилад захоплює 30 000 осцилограм на секунду, а зручний 7-дюймовий кольоровий рідкокристалічний дисплей осцилографа демонструє яскраве і чітке зображення осцилограм.
Цифровий осцилограф RIGOL DS1202Z-E ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень і всіх видів робіт, в яких використовуються аналогові/цифрові тести і пошук неполадок, а також для освітніх цілей.
| Смуга пропускання | 200 МГц |
| Канали | 2 |
| Частота дискретизації у реальному часі | 1 Гвиб/с (один канал), 500 Мвиб/с (два канали) |
| Глибина пам'яті | стандартно 24 МБ (один канал), 12 МБ (два канали) |
| Запис осцилограм | 30 000 осцилограм/сек |
| Діапазон вертикальної чутливості | 1 мВ/под – 10 В/под |
| Діапазон зміщення | 1 мВ/под - 499 мВ/под: ± 2 В 500 мВ/под - 10 В/под: ± 100 В |
| Вертикальна роздільна здатність | 8 біт |
| Математичні функції | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Вихідна напруга | ~ 3 Впік-пік |
| Частота | 1 кГц |
| Потужність | 50 Вт (макс.) |
| Напруга | 100 В-240 В, 45 Гц-440 Гц |
| Спосіб охолодження | вентилятор |
| Діапазон температур | робоча: 0°C до +50°C зберігання: -40°C до +60°C |
| Дисплей | 7-дюймовий кольоровий РК (800 × 480) |
| Вага | без опаковання 2,9 кг ± 0,2 кг; з опакованням 3,5 кг ± 0,5 кг |
| Розміри | 313,1 мм × 160,8 мм × 122,4 мм |
Завантажити посібник користувача для RIGOL DS1202Z-E (англ.).
Завантажити посібник з програмування для RIGOL DS1202Z-E (англ.).
Завантажити посібник з експлуатації для RIGOL DS1202Z-E (англ.).
Завантажити додаткові характеристики для RIGOL DS1202Z-E (англ.).
| Діагональ екрану |
|
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
Це п'ять вибірок на період верхньої частоти на одному каналі й лише дві з половиною на двох, бо в двоканальному режимі дискретизація падає до 500 Мвиб/с. Для синусоїди цього досить, а от форму короткого фронту прилад покаже наближено. Пам'ять теж ділиться: 24 МБ на одному каналі й 12 МБ на двох. Це типовий компроміс для приладу з 8-бітною роздільністю.
До 60000 кадрів у реальному часі з подальшим відтворенням. Записану серію прокручують як відео й шукають кадр з аномалією, чого не зробити при звичайному перегляді. Разом зі швидкістю захоплення до 30 000 осцилограм на секунду це основний спосіб полювання на рідкісний збій у цій серії, бо глибина пам'яті 24 МБ на весь час спостереження все одно не розрахована.
Крім A+B, A-B, A×B і A/B, тут є FFT, логічні операції A&&B, A||B, A^B і !A, а також Intg, Diff, Sqrt, Lg, Ln, Exp, Abs і Filter. Інтегрування й диференціювання потрібні, коли зі струму треба отримати заряд або зі швидкості прискорення, а логічні операції дозволяють будувати умову з двох каналів просто на екрані.
Робоча температура від 0°C до +50°C, зберігання від -40°C до +60°C. Живлення 100 В-240 В при 45 Гц-440 Гц, споживання до 50 Вт, охолодження вентилятором. Вага без опаковання 2,9 кг, габарити 313,1 мм × 160,8 мм × 122,4 мм. Ширшу дискретизацію при тій самій смузі дає <a href="{{p,845095}}">цифровий осцилограф RIGOL DS2202A</a> з 2 Гвиб/с.
