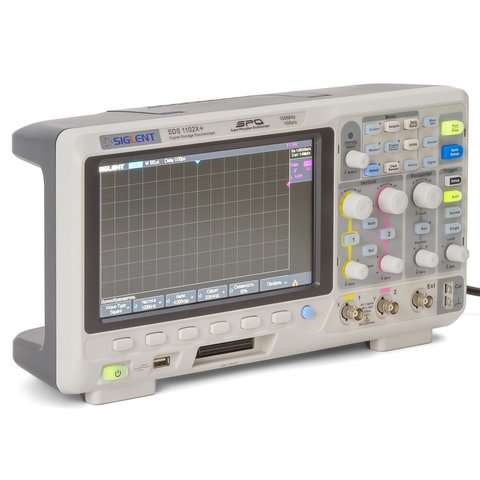

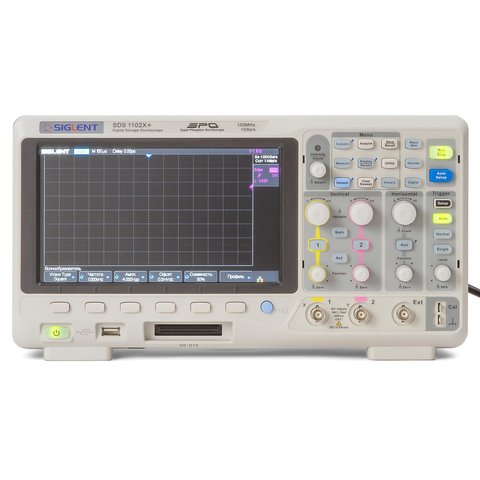

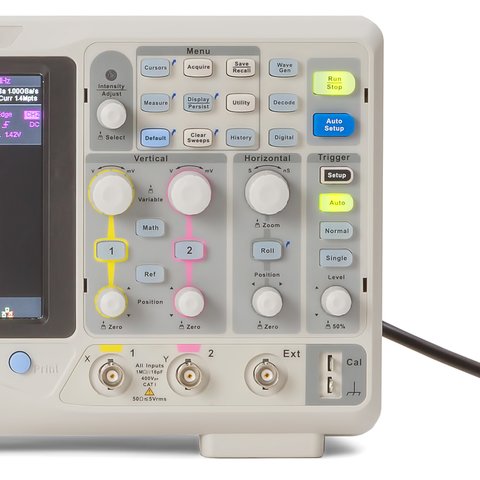

Фосфорний цифровий осцилограф SIGLENT SDS1102X+
Все про товар
Опис
SIGLENT SDS1102X+ – двоканальний фосфорний осцилограф із смугою пропускання 100 МГц та частотою дискретизації 1 Гвиб/с.
Особливості
- Фосфорний осцилограф нового покоління.
- Низький рівень фонового шуму.
- Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтеграція, диференціація, квадратний корінь).
- 8-дюймовий TFT РК-дисплей.

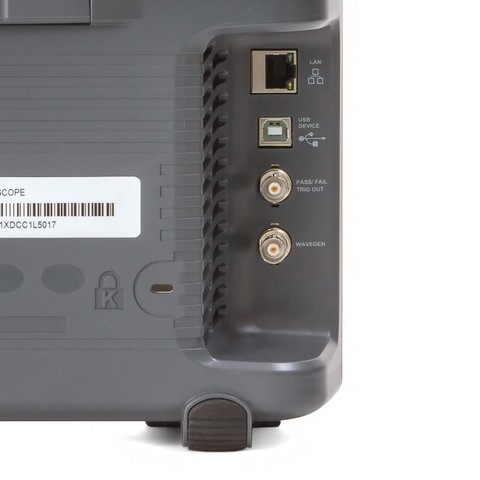

- Широкий вибір інтерфейсів: USB Host, USB Device (USBTMC), LAN, Pass/Fail, Trigger Out.
Порівняльні характеристики
| Модель | SDS1102X+ | SDS1202X+ | SDS1102X | SDS1102X-S | SDS1202X | SDS1202X-S |
|---|---|---|---|---|---|---|
| Смуга пропускання | 100 МГц | 200 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Канали | 2 + 1 зовн. | |||||
| Частота дискретизації | 1 Гвиб/с | |||||
| Генератор сигналів | + | + | - | + | - | + |
| Підкючення логічного аналізатора | + | + | - | - | - | - |
| Макс. глибина пам'яті | 7 МБ/канал (два канали); 14 МБ/канал (один канал) | |||||
| Швидкість захвату осцилограм | 60 000 осц/с | |||||
| Типи запуску | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video, підтримка HDTV | |||||
| Мови | Англійська, французька, німецька, російська, іспанська, спрощена китайська, традиційна китайська, португальська, японська, корейська, італійська, арабська | |||||
| Ввід/вивід | USB Host, USB Device, LAN, Pass/Fail, Trigger Out | |||||
| Дисплей | 8-дюймовий TFT РК (800×480) | |||||
| Живлення | змінний струм 100-240 В, 45-440 Гц | |||||
Технічні характеристики
| Вхідні параметри | |
|---|---|
| Канали | 2 + 1 зовн. |
| Вхідний імпеданс | високоомний: 1 МОм ± 2%, 23 пФ; 50 Ом ± 2% |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII (високоомний); ± 10 В пік. (50 Ом) |
| Коефіцієнт розподілу стандартних пробників | х1; х10 |
| Корекція за коефіцієнтом пробника | х1; х10; х20; х100; х200; х1000; х10000 |
| Посилення по вертикалі | від 500 мкВ/под. до 10 В/под. | Горизонтальна розгортка |
| Діапазон часових розгорток | від 2,0 нс до 50 с/под. |
| Швидкість захоплення | 60 тис. форм сигналів на секунду, 400 тис. форм сигналів на секунду (режим сегментованої вибірки) |
| Колірна градація | 256 рівнів |
| Режим дисплея | X-Y, X-t, масштаб, Roll |
| Тимчасова база | ± 25 ppm | Система синхронізації |
| Режими синхронізації | автоматичний, звичайний, одиничний |
| Умови синхронізації | за рівнем, за параметром імпульсу, за зростанням/спадом, зовнішній запуск |
| Джерело синхронізації | СН1/CH2, зовнішній вхід синхронізації |
| Декодування | I2C, SPI, UART, CAN, LIN, RS232 | Система цифрової обробки |
| Тип вибірки | в реальному часі |
| Швидкість вибірки | 1 ГВ/с |
| Макс. глибина пам'яті | 7 МБ/канал (два канали); 14 МБ/канал (один канал) |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення, висока роздільна здатність |
| Усереднення | 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 |
| Режим формування форми | векторний, точковий |
| Алгоритм відновлення сигналу | sin(x)/x, лінійний | Система вимірювань і математичної обробки |
| Курсорні вимірювання | ручний режим установки курсорів, режим стеження (автоустановка), delta-вимірювання |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ, диференціювання, інтегрування, квадратний корінь |
| БПФ | кількість точок в аналізі: 1024, вікна: Хенінга, Хамінга, Блекмена, алгоритм прямокутників | Загальні характеристики |
| Дисплей | 21 см, TFT LCD, сенсорний |
| Роздільність дісплея | 800 × 480 |
| Глибина кольору | 24 біта |
| Контраст | 500:1 |
| Кількість поділок | 8 х 14 поділок |

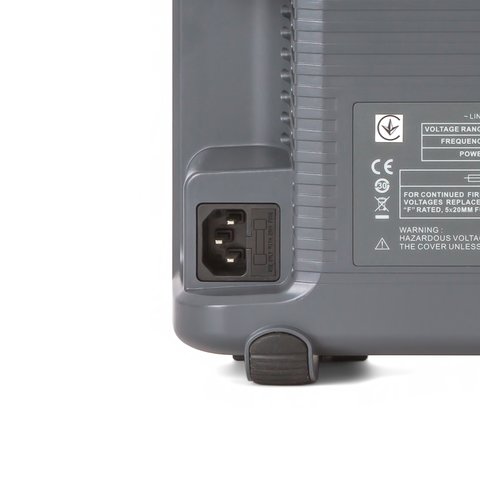

| Живлення | змінний струм 100-240 В, 45-440 Гц |
| Габарити | 380 × 140 × 270 |
| Маса | 3,26 кг | Параметри навколишнього середовища |
| Температура | робоча: от 85%, 40 °C; зберігання: 85%RH, 65 °C |
| Вологість | робоча: от 85%, 40 °C; зберігання: 85%RH, 65 °C |
| Висота | робоча: ≤3000 м; зберігання: ≤15266 м |
Швидкість захоплення до 400 000 осц./ с.
256 рівнів градації інтенсивності осцилограми
Температурний градієнт
Пам'ять до 14 М точок
Розширена система синхронізації
Декодування
Функція пам'яті
Автоматичні вимірювання з функціями статистичної обробки
Математичний аналіз

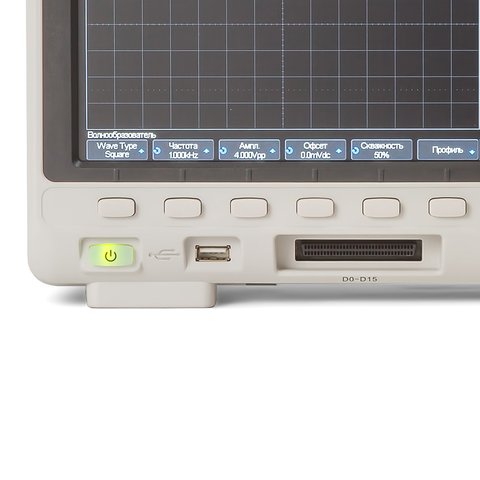

Вбудований генератор сигналів довільних форм
Відео
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Комплектація
- Осцилограф — 1 шт.
- Пасивний щуп — 2 шт.
- Кабель USB — 1 шт.

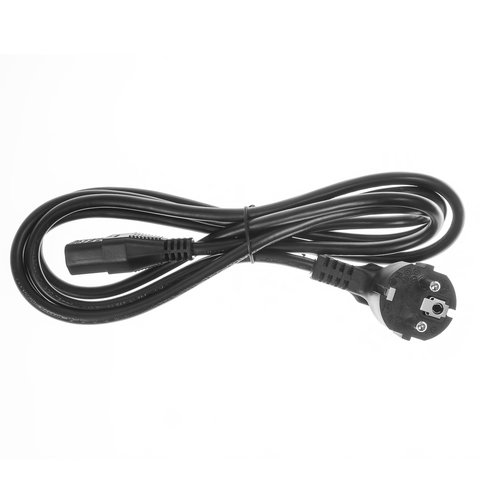

- Кабель живлення — 1 шт.
- Сертифікат — 1 шт.
Додаткові аксесуари та ПЗ
Характеристики
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Відео
Відгуки клієнтів
Часто задавані питання
Які режими вибірки має SDS1102X+?
Пряма вибірка, реєстрація піків, усереднення й висока роздільна здатність. Реєстрація піків ловить короткі голки між вибірками на повільній розгортці, усереднення від 2 до 1024 осцилограм прибирає шум з повторюваного сигналу, а висока роздільна здатність згладжує сусідні точки. Алгоритм відновлення сигналу sin(x)/x або лінійний.
Що показує SDS1102X+ у режимах X-Y і Roll?
Режим X-Y будує залежність одного каналу від другого, наприклад фігуру Ліссажу для порівняння фаз, а Roll безперервно прокручує повільний сигнал по екрану, як самописець. Є також X-t і масштаб. Колірна градація 256 рівнів показує, як часто повторюється кожна ділянка сигналу. Роздільність дисплея 800 × 480.
Що дає SDS1102X+ режим сегментованої вибірки?
Швидкість захоплення зростає з 60 тис. до 400 тис. форм сигналів на секунду, бо прилад записує кадри один за одним без повного оновлення екрана. Сліпий час між кадрами скорочується, і рідкісні події частіше потрапляють у запис. Пам'ять 7 МБ на канал при двох каналах і 14 МБ на одному, декодування I2C, SPI, UART, CAN, LIN і RS232.
