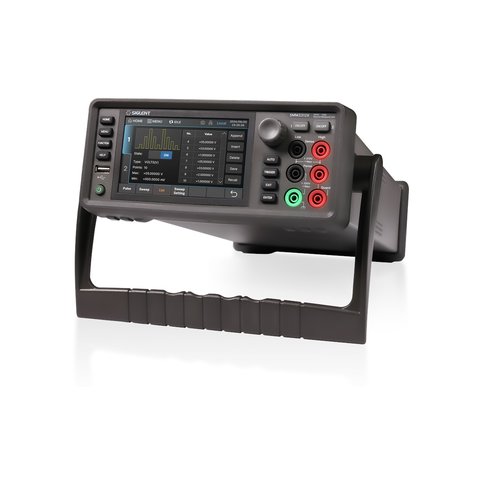

SIGLENT SMM3312X – це високоточний двоканальний чотириквадрантний джерело-вимірювач (SMU), який може одночасно генерувати та вимірювати напругу та струм. Він поєднує функції прецизійного джерела струму, джерела напруги, вольтметра та амперметра в одному компактному приладі. SMM3312X ідеально підходить для детального зняття ВАХ (вольт-амперних характеристик), аналізу напівпровідників, нанорозмірних пристроїв та матеріалів, низькострумових вимірювань та тестування силових компонентів.
Завдяки високій швидкості запуску (мінімальний інтервал 10 мкс), режимам свіпування (sweep), виводу за списком та генерації імпульсів, прилад відмінно підходить як для науково-дослідних лабораторій, так і для автоматизованих виробничих середовищ. Підтримка 2-провідної та 4-провідної (remote sense) схем підключення забезпечує точне тестування низькоомних пристроїв та чутливих компонентів.
| Модель | SMM3311X | SMM3312X |
|---|---|---|
| Канали | 1 | 2 |
| Квадранти | 4 | |
| Макс. вихідна напруга | ±210 В | |
| Макс. постійний струм | ±3,03 А | ±3,03 А (на канал) |
| Макс. імпульсний струм | ±10,5 А | ±10,5 А (на канал) |
| Роздільна здатність за струмом | 10 фА | |
| Роздільна здатність за напругою | 100 нВ | |
| Макс. частота дискретизації | 100 квиб/с | |
| Мінімальний інтервал тригера | 10 мкс | |
| Мінімальна ширина імпульсу | 50 мкс | |

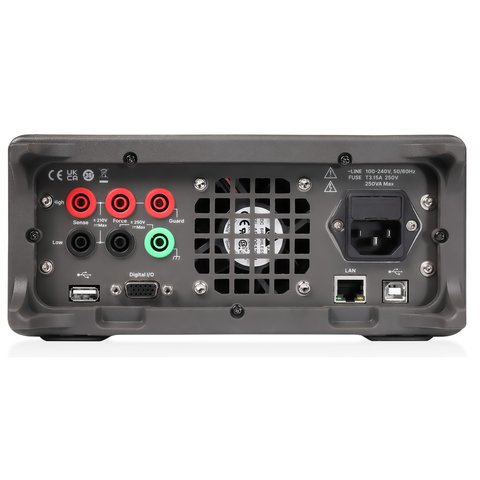

| Інтерфейси | USB Device, USB Host, LAN | |
| Дистанційне керування | SCPI (підтримка LXI) | |
| Габарити | 490 мм × 261 мм × 103 мм | |
| Вага | 4,8 кг | 6,2 кг |
Завантажити посібник користувача для SIGLENT SMM3312X (англ.).
Завантажити технічні дані SIGLENT SMM3312X (англ.).
Щоб працювати з трививідними приладами: один канал тримає електрод керування, другий знімає вихідну характеристику, і сімейство кривих будується за один прохід. З одноканальним приладом довелося б додавати окреме джерело й синхронізувати їх вручну. Кожен канал тут чотириквадрантний, з максимальним постійним струмом ±3,03 А та імпульсним ±10,5 А.
Постійний струм, імпульсний режим, сканування за заданим кроком і вивід за списком заздалегідь підготовлених значень. Останній зручний для нерівномірних точок: біля порога відкривання крок дрібний, далі більший. Максимальна частота дискретизації 100 квиб/с, інтервал вибірки задається від 0,0005 PLC до 100 PLC, мінімальний інтервал запуску 10 мкс.
PLC — це період мережевої напруги, і вимірювання тривалістю в ціле число таких періодів усереднює наведення від мережі до нуля. Довгий інтервал, до 100 PLC, дає найтихіший результат ціною швидкості; короткий, від 0,0005 PLC, потрібен для швидких процесів, але наведення вже не придушує. Вибір між ними — головне налаштування точності в таких приладах.

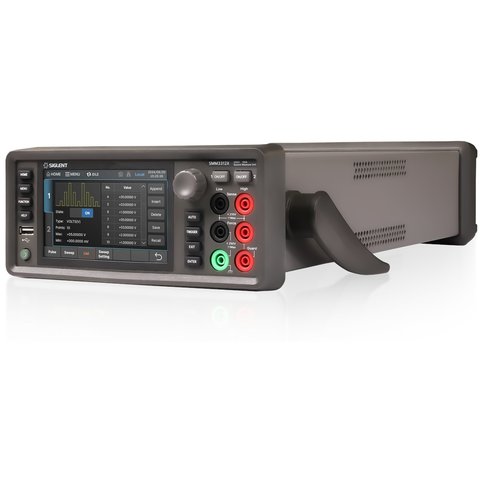

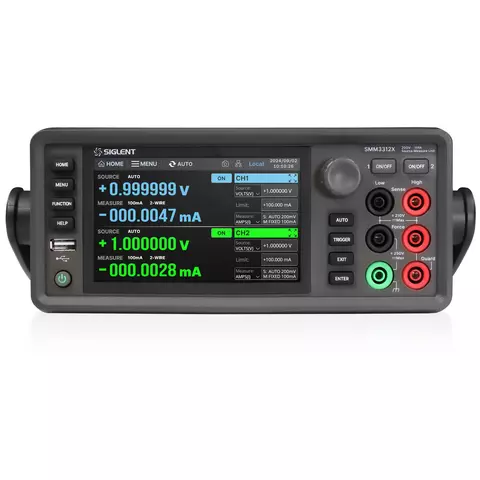

Через USB Device, USB Host або мережевий порт LAN, командами SCPI з підтримкою LXI. П'ятидюймовий ємнісний сенсорний екран при цьому лишається для ручної роботи й показує дані і графіком, і числами. Прилад важить 6,2 кг проти 4,8 кг у одноканальної модифікації при однакових габаритах 490 мм × 261 мм × 103 мм, тож у стійці займає стільки ж місця.
