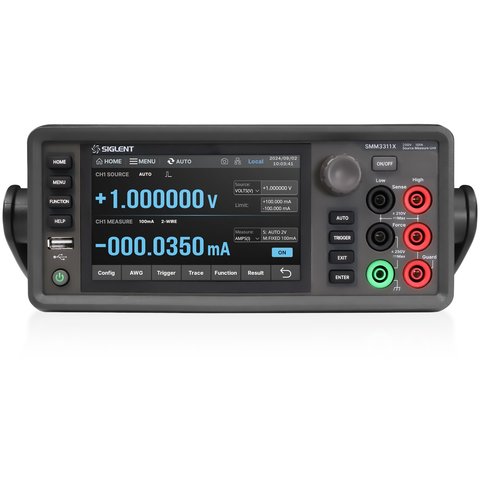

SIGLENT SMM3311X – це високоточний одноканальний чотириквадрантний джерело-вимірювач (SMU), який може одночасно генерувати та вимірювати напругу та струм. Він поєднує функції прецизійного джерела струму, джерела напруги, вольтметра та амперметра в одному компактному приладі. SMM3311X ідеально підходить для детального зняття ВАХ (вольт-амперних характеристик), аналізу напівпровідників, нанорозмірних пристроїв та матеріалів, низькострумових вимірювань та тестування силових компонентів.
Завдяки високій швидкості запуску (мінімальний інтервал 10 мкс), режимам свіпування (sweep), виводу за списком та генерації імпульсів, прилад відмінно підходить як для науково-дослідних лабораторій, так і для автоматизованих виробничих середовищ. Підтримка 2-провідної та 4-провідної (remote sense) схем підключення забезпечує точне тестування низькоомних пристроїв та чутливих компонентів.
| Модель | SMM3311X | SMM3312X |
|---|---|---|
| Канали | 1 | 2 |
| Квадранти | 4 | |
| Макс. вихідна напруга | ±210 В | |
| Макс. постійний струм | ±3,03 А | ±3,03 А (на канал) |
| Макс. імпульсний струм | ±10,5 А | ±10,5 А (на канал) |
| Роздільна здатність за струмом | 10 фА | |
| Роздільна здатність за напругою | 100 нВ | |
| Макс. частота дискретизації | 100 квиб/с | |
| Мінімальний інтервал тригера | 10 мкс | |
| Мінімальна ширина імпульсу | 50 мкс | |

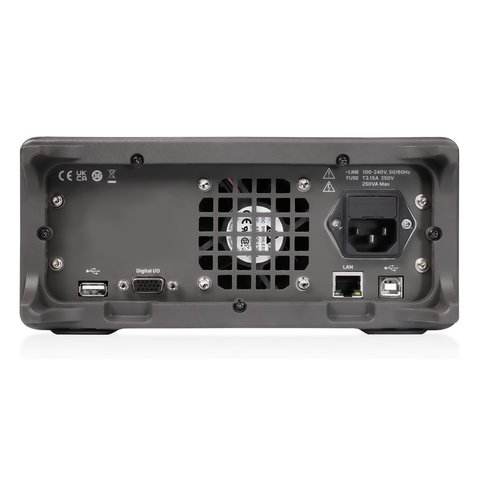

| Інтерфейси | USB Device, USB Host, LAN | |
| Дистанційне керування | SCPI (підтримка LXI) | |
| Габарити | 490 мм × 261 мм × 103 мм | |
| Вага | 4,8 кг | 6,2 кг |
Завантажити посібник користувача для SIGLENT SMM3311X (англ.).
Завантажити технічні дані SIGLENT SMM3311X (англ.).
Прилад, який одночасно задає напругу чи струм і міряє те, що вийшло, причому в усіх чотирьох комбінаціях знаків: він може віддавати енергію й приймати її назад. Це потрібно для зняття вольт-амперних характеристик, де зразок на частині кривої сам стає джерелом — сонячний елемент, акумулятор, діод у зворотному включенні. SMM3311X поєднує в одному корпусі джерело струму, джерело напруги, вольтметр і амперметр.
Роздільна здатність за струмом 10 фА, за напругою 100 нВ. Фемтоамперний рівень — це струми витоку напівпровідникових структур і нанорозмірних пристроїв, де <a href="{{pt,238}}">звичайний мультиметр</a> не показує нічого, крім власного шуму. Максимальна розрядність дисплея 6½, тобто 21 000 000 відліків, а внутрішня пам'ять тримає до 100 000 точок із часовими мітками.
Мінімальна програмована ширина імпульсу 50 мкс дозволяє подати на зразок великий струм, до ±10,5 А, не встигнувши його нагріти. Для напівпровідників це вирішує все: під постійним струмом характеристика поповзе через саморозігрів, і виміряна крива буде кривою нагрітого приладу, а не заявленого. У постійному режимі максимум становить ±3,03 А при напрузі до ±210 В.
Одноканального вистачає для двовивідних зразків: діод, резистор, сонячний елемент, зразок матеріалу. Для транзистора чи будь-якої трививідної структури потрібні два незалежні канали — один задає базу чи затвор, другий знімає вихідну характеристику. Саме для цього є <a href="{{p,930728}}">SIGLENT SMM3312X</a> з тими самими ±3,03 А на кожен канал.
