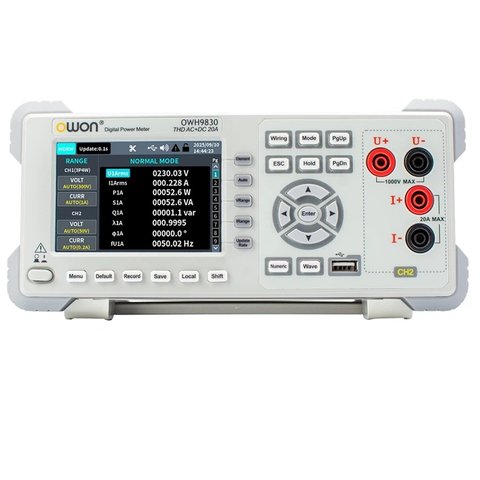

Вимірювач потужності OWON OWH9830

Код: 930433
Вимірювач потужності OWON OWH9830
Все про товар
Опис
23 417 ₴
Ціна з ПДВ

Все про товар

Новинка
Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
2 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Двоканальний вимірювач потужності з підтримкою 1- та 3-фазних мереж, AC та AC/DC, до 600 В / 20 А, аналізом гармонік, вимірюванням енергії та ККД Читати далі
23 417 ₴
Ціна з ПДВ
23 417 ₴
Ціна з ПДВ

Опис

OWON OWH9830 – це двоканальний вимірювач потужності. Задня панель (CH1) використовується як основний вхід для змінного струму та підтримує максимальну напругу до 600 В та струм до 20 А (RMS). Передня панель (CH2) підтримує вимірювання як змінного, так і постійного струму, але без функції гармонійного аналізу, оптимізована для вимірювань постійного струму та розширює діапазон до 1000 В / 20 А. Завдяки двоканальній архітектурі можна вимірювати такі параметри, як напруга, струм, потужність, частота, коефіцієнт.

Вимірювач потужності стандартно оснащений інтерфейсами зв'язку RS232/RS485, що дозволяє здійснювати віддалене керування приладом, а також має USB-host інтерфейс для збереження вимірюваних параметрів безпосередньо на зовнішніх накопичувачах з підтримкою тривалого запису даних. Забезпечує точність 0,5% при вимірюванні напруги, струму та потужності, а також має розширені функції інтегрування активної потужності та накопичення енергії.

Вимірник потужності широко застосовується для тестування побутової техніки, джерел безперебійного живлення (UPS), систем сонячної та вітрової енергетики, зарядних станцій та систем зберігання енергії.

Особливості

  • Двоканальна конструкція
    • CH1 (задня панель): вхід AC, підтримка 3-600 В / 0-20 А (RMS), точність ±0,5%
    • CH2 (передня панель): вхід AC/DC, підтримка 0-1000 В / 0-20 А, точність ±0,5%
  • Підтримка однофазних та трифазних вимірювань, доступно 16 основних параметрів
  • Функція вимірювання та аналізу гармонік до 63-го порядку
  • Спільна обробка вхідної та вихідної потужності двома каналами з автоматичним розрахунком ККД
  • Зображення осцилограм, наочне представлення зміни параметрів для спрощення аналізу та налаштування
  • 3,95-дюймовий TFT РК-дисплей з графічним зображенням параметрів та зручним керуванням
  • Стандартні інтерфейси RS232 для віддаленого моніторингу та реєстрації даних, підтримка протоколів SCPI та Modbus

Порівняльні характеристики моделей серії

Параметр OWH9811 OWH9830
Тип вимірювань (CH1) однофазний AC однофазний і трифазний AC
Канал CH2 AC/DC (без аналізу гармонік)
Аналіз гармонік лише CH1 лише CH1
Діапазон потужності (CH1) до 12 кВт до 36 кВт
Діапазон потужності (CH2) до 20 кВт
Підтримка трифазних мереж ні так
Область застосування побутова техніка, DC навантаження, лабораторії промислові системи, 3-ф мережі, енергетика
Загальні 2 канали, до 600 В RMS / 1000 пік, до 20 А, точність ±0,5%

Технічні характеристики

Модель OWH9811 OWH9830
Дисплей 3,95-дюймовий TFT
Швидкість оновлення 0,1 с, 0,2 с, 0,5 с, 1 с, 2 с, 5 с
Вимірювані параметри V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD
Метод вимірювання канал 1: однофазний AC канал 2: AC+DC (однофазний) канал 1: трифазний AC канал 2: AC+DC (однофазний)
Діапазон вимірювання напруги 3,0-600 В середньоквадратичного значення 0 В-1000 В пікова 3,0-600 В середньоквадратичного значення 0 В-1000 В пікова
Діапазони напруги CF=3: 75 В / 150 В / 300 В / 600 В
CF=6: 37,5 В / 75 В / 150 В / 300 В
50 В/100 В/500 В/1000 В CF=3: 75 В / 150 В / 300 В / 600 В
CF=6: 37,5 В / 75 В / 150 В / 300 В
50 В/100 В/500 В/1000 В
Похибка вимірювання напруги ±(0,4% від показання + 0,1% від діапазону + 1 розряд)
Роздільність напруги 0,01 В/0,1 В
Діапазон вимірювання струму 0~20,0 А середньоквадратичного значення 0-20 А піковий 0~20,0 А середньоквадратичного значення 0-20 А піковий
Діапазони струму CF=3: 0,2 А/1 А/4 А/20 А
CF=6: 0,1 А/0,5 А/2 А/10 А
0,2 А/1 А/4 А/20 А CF=3: 0,2 А/1 А/4 А/20 А
CF=6: 0,1 А/0,5 А/2 А/10 А
0,2 А/1 А/4 А/20 А
Похибка вимірювання струму ±(0,4% від показання + 0,1% діапазону + 1 розряд)
Разрешение по току 0,001 A
Переключение диапазонов авто / ручное
Диапазон мощности 0-12 кВт 0-20 кВт 0-36 кВт 0-20 кВт
Погрешность измерения мощности ±(0,4% от показания + 0,1% диапазона + 1 разряд)
Роздільність за потужністю 0,01 Вт / 0,1 Вт / 1 Вт
Діапазон коефіцієнта потужності -1.000~1.000
Похибка коефіцієнта потужності ±(0,4% від показання + 0,1% діапазону + 1 розряд) / ±(0,4% від показання + 0,1% діапазону + 1 розряд) /
Робоча частота 40 Гц~70 Гц DC+40 Гц~70 Гц 40 Гц~70 Гц DC+40 Гц~70 Гц
Похибка частоти ±(0,1% від показання + 1 розряд) / ±(0,1% від показання + 1 розряд) /
Гармонійний аналіз смуга пропускання 2,8 кГц, до 63-го порядку / смуга пропускання 2,8 кГц, до 63-го порядку /
Функція інтегрування Ватт-година (Wh), Ампер-година (Ah)
Час прогріву >30 хв
Піковий струм 60 А 30 А 60 А 30 А
Максимальний безперервний вхід Vrms = 700 В; Irms = 24 А Vpk=1100 В; Ipk=24 А Vrms = 700 В; Irms = 24 А Vpk=1100 В; Ipk=24 А
Інтерфейс RS232
Протокол зв'язку стандарт SCPI, протокол Modbus
Швидкість передачі (біт/с) 4800, 9600 (за замовчуванням), 19200, 38400, 57600, 115200
Утримання даних так
Вимкнення звуку так
Блокування клавіш так
Живлення змінний струм 100-240 В, 50/60 Гц
Робочі умови 18°C ~ 28°C, 30% ~ 75% RH (поза діапазоном додається температурний коефіцієнт 0,05%/°C)
Умови зберігання -10°C ~ 50°C, ≤80% RH (без конденсації)
Робоча висота ≤2000 м
Вага 1,3 кг
Габарити 295 мм (Ш) × 110 мм (В) × 235 мм (Г)

Посібник користувача

PDF  Завантажити посібник користувача для OWON OWH9830 (англ.).

Комплектація

  • Вимірювач потужності OWON OWH9830 — 1 шт.
  • Вимірювальні щупи — 1 компл.
  • Кабель RS232 — 1 шт.
  • Кабель живлення — 1 шт.
  • Короткий посібник — 1 шт.

Питання та відповіді

Що дає підтримка трифазних мереж в OWH9830?
Канал CH1 тут приймає не лише однофазний, а й трифазний змінний струм, і межа потужності піднімається до 36 кВт. Різниця тут між лабораторним стендом і промисловою установкою: приводи, компресори, нагрівальне обладнання живляться від трьох фаз, і рахувати їхнє споживання по одній фазі некоректно через перекіс. Аналіз гармонік працює на тому самому каналі.
Як OWH9830 рахує коефіцієнт корисної дії?
Два канали міряють одночасно вхідну й вихідну потужність, а прилад ділить одне на інше й показує результат готовим числом. Це знімає найпоширенішу помилку при ручному розрахунку — вимірювання входу й виходу в різні моменти часу, коли навантаження вже змінилося. Канал CH2 при цьому працює з постійним струмом, тобто типова зв'язка «мережа на вході, DC-шина на виході» покривається повністю.
Що показує OWH9830 на екрані?
Напругу, струм, активну, повну й реактивну потужність, коефіцієнт потужності, частоту, пік-фактори за напругою й струмом, пікові значення та коефіцієнт нелінійних спотворень. Крім цифр прилад малює тренди — графіки зміни параметрів у часі. Дисплей 3,95-дюймовий TFT, а через RS232 із протоколами SCPI та Modbus дані знімаються віддалено.
Чим OWH9830 відрізняється від вимірювача потужності UNI-T UTE323?
Класом і призначенням. OWH9830 — компактний двоканальний прилад із базовою точністю ±0,5 % для стенда й виробництва. UNI-T UTE323 важить близько 14 кг, має точність ±(0,1 % від значення + 0,05 % від повної шкали), смугу до 300 кГц і п'ять схем підключення включно з 3P4W. Перший міряє споживання, другий призначений для метрологічної роботи.

Відгуки клієнтів

Часто задавані питання

Що дає підтримка трифазних мереж в OWH9830?

Канал CH1 тут приймає не лише однофазний, а й трифазний змінний струм, і межа потужності піднімається до 36 кВт. Різниця тут між лабораторним стендом і промисловою установкою: приводи, компресори, нагрівальне обладнання живляться від трьох фаз, і рахувати їхнє споживання по одній фазі некоректно через перекіс. Аналіз гармонік працює на тому самому каналі.

Як OWH9830 рахує коефіцієнт корисної дії?

Два канали міряють одночасно вхідну й вихідну потужність, а прилад ділить одне на інше й показує результат готовим числом. Це знімає найпоширенішу помилку при ручному розрахунку — вимірювання входу й виходу в різні моменти часу, коли навантаження вже змінилося. Канал CH2 при цьому працює з постійним струмом, тобто типова зв'язка «мережа на вході, DC-шина на виході» покривається повністю.

Що показує OWH9830 на екрані?

Напругу, струм, активну, повну й реактивну потужність, коефіцієнт потужності, частоту, пік-фактори за напругою й струмом, пікові значення та коефіцієнт нелінійних спотворень. Крім цифр прилад малює тренди — графіки зміни параметрів у часі. Дисплей 3,95-дюймовий TFT, а через RS232 із протоколами SCPI та Modbus дані знімаються віддалено.

Чим OWH9830 відрізняється від вимірювача потужності UNI-T UTE323?

Класом і призначенням. OWH9830 — компактний двоканальний прилад із базовою точністю ±0,5 % для стенда й виробництва. <a href="{{p,930824}}">UNI-T UTE323</a> важить близько 14 кг, має точність ±(0,1 % від значення + 0,05 % від повної шкали), смугу до 300 кГц і п'ять схем підключення включно з 3P4W. Перший міряє споживання, другий призначений для метрологічної роботи.
