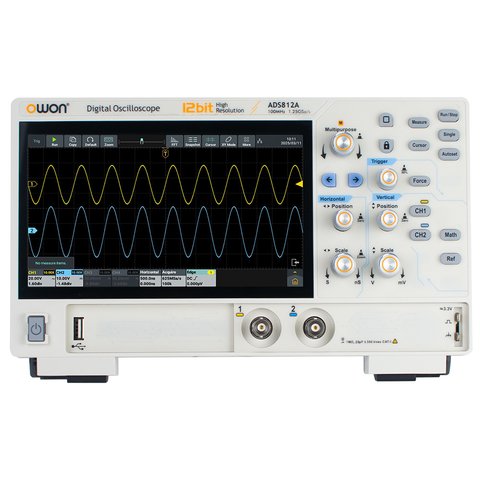

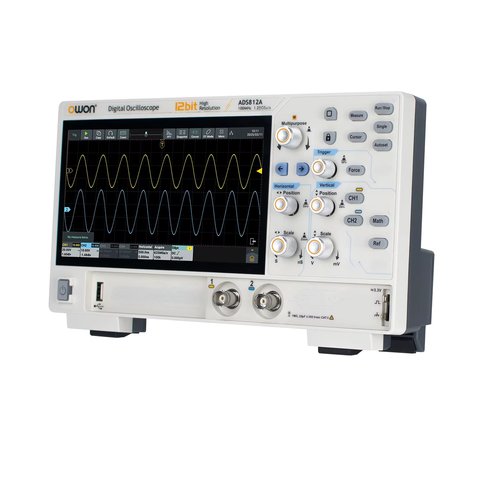

Цифровий осцилограф OWON ADS812A
Код: 924930
Цифровий осцилограф OWON ADS812A
Все про товар
Опис
Характеристики
Доставка
Оплата
Гарантія
Ціна скоро буде
Все про товар
Компактний 12-бітовий осцилограф із ШПФ, частотоміром і вольтметром, 100 МГц, 1,25 Гвиб/с, 50 МБ пам’яті і 7" сенсорним дисплеєм Читати далі
Ціна скоро буде
Опис
OWON ADS812A – це компактний і потужний пристрій з 12-бітовим АЦП, що об'єднує функції осцилографа, частотоміра, вольтметра й аналізатора спектра ШПФ. Забезпечує дискретизацію до 1,25 Гвиб/с, швидкість оновлення до 700 000 осцилограм/с і глибину пам'яті 50 МБ. Має високу вертикальну роздільну здатність (4096 рівнів), даючи змогу фіксувати сигнали на рівні мікровольт для точного аналізу пульсацій і шумів. Гарантує захоплення до 700 000 осцилограм на секунду, має 50 МБ глибини пам'яті та 7" сенсорний дисплей. Підтримує апаратне декодування шин RS232/UART, I2C, SPI, CAN, LIN і роботу із зовнішніми пристроями (миша і клавіатура).
Особливості
- Об'єднує функції осцилографа, частотоміра, вольтметра і аналізатора спектра (ШПФ)
- Смуга пропускання 100 МГц, частота дискретизації в реальному часі 1,25 Гвиб/с
- Глибина пам'яті 50 МБ, швидкість захоплення до 700 000 осцилограм/с
- Вертикальна роздільна здатність 12 біт, вертикальна чутливість 500 мкВ/под-10 В/под
- Аналіз ШПФ на 1 млн точок забезпечує точне відображення частотного компонента
- Розширені типи тригерів: фронт, відео, ширина імпульсу, схил, зниження/перевищення рівня, тайм-аут, N-й фронт, логічний, а також RS232/UART, I2C, SPI, CAN, LIN
- 2-канальне апаратне декодування: RS232/UART, I2C, SPIl, CAN, LIN
- Підтримка зовнішніх пристроїв (миша, клавіатура) для підвищення ефективності роботи
- Опціональний бездротовий модуль (Wi-Fi/Bluetooth) з підтримкою мережевих принтерів
- Ультратонкий корпус заощаджує робочий простір
- 7-дюймовий сенсорний мультитач дисплей для зручного керування
Технічні характеристики
| Смуга пропускання (-3 дБ) | 100 МГц |
| Кількість каналів | 2 |
| Макс. частота дискретизації | 1,25 Гвиб/с (один канал), 625 Мвиб/с (два канали), 6250 Мвиб/с (усі канали) |
| Режими захоплення | звичайний, піковий, підвищена роздільна здатність, усереднення, сегментований |
| Макс. швидкість захоплення осцилограм | до 700 000 осц/с |
| Макс. глибина пам'яті | 50 Мб |
| Діапазон вертикальної чутливості | від 500 мкВ/под до 10 В/под |
| Вертикальна роздільна здатність | 12 біт |
| Діапазон частоти дискретизації | від 1 нс/под до 1000 с/под, крок 1-2-5 |
| Точність синхронізації | ±25 ppm (типове значення) |
| Вхідний опір | 1 МОм ±2%, паралельно з 20 пФ ±5 пФ |
| Коефіцієнт згасання щупа | від 1× до 1M×, крок 1-2-5, підтримка значень користувача |
| Типи тригерів | фронт, відео, імпульс, схил, Runt, вікно, тайм-аут, N-й, логічний, RS232/UART, I2C, SPI, CAN, LIN |
| Декодування шини | RS232/UART, I2C, SPI, CAN, LIN |
| Автоматичні вимірювання | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓） |
| Математичні функції | +, -, *, /,&&, ||, ^, ！, Intg, Diff, Sqrt, функціональні операції (Lg / Ln / Exp / Abs / Sine / Cosinus / Tan), ШПФ, ШПФ rms, користувацькі, цифровий фільтр (низькочастотний, високочастотний, смуговий, відхилення діапазону) |
| Частотомір | 6-розрядний, макс. частота відповідає смузі аналогового входу |
| Вольтметр | підтримка вимірювання постійної, змінної та сумарної напруги (AC+DC RMS); роздільна здатність 4 розряди |
| Інтерфейси | HDMI, USB (пристрій і хост), Trig Out (P/F), LAN |
| Дисплей | 7» (1024×600), ємнісний мультисенсорний |
| Живлення | роз'єм Type-C |
| Габарити | 260 мм × 160 мм × 78 мм |
| Вага | ≈1,5 кг (без пакування) |
Посібник користувача
Загрузить посібник користувача для OWON ADS812A (англ.).
Комплектація
- Цифровий осцилограф OWON ADS812A — 1 шт.
- Щупи — 2 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Адаптер живлення — 1 шт.
- Посібник користувача — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
