Вимірювач опору HIOKI HiTESTER IR4017-20
Все про товар
Також вас можуть зацікавити
Опис
Аналоговий мегаомметр HIOKI HiTESTER IR4017-20 – прилад для вимірювання опору ізоляції. Напруга вимірювання – 500 В. Мегаомметр HIOKI HiTESTER IR4017-20 також вимірює змінну напругу. Аналоговий мегаомметр HIOKI з трьома діапазонами вимірювання буде корисний для перевірки цілісності електричного кола, розподільчих мереж, електродвигунів, трансформаторів в кабелів.
Інструкції
Завантажити додаткову інформацію про аналоговий мегаомметр HIOKI HiTESTER IR4017-20 (англ.версія)
Особливості
- Захит від перевантажень до 600 В
- Підсвічування шкали
- Світлодіодне підсвічування на вимірювальних щупах, спрощує проведення вимірювань в місцях з поганим освітленням.
- Подовжені наконечники вимірювальних щупів (35 мм)
- Індикатор рівня заряду батареї
- Захист від пошкоджень при падінні з висоти 1 метр
- Безконтактний індикатор напруги
- Простий та ергономічний дизайн
Порівняльна характеристика
| Модель | IR 4016-20 | IR 4017-20 | IR 4018-20 | |
|---|---|---|---|---|
| Вимірювання опору ізоляції | Напруга вимірювання | 500 В постійної напруги | 500 В постійної напруги | 1000 В постійної напруги |
| Максимальне діюче значення | 100 МОм | 1000 МОм | 2000 МОм | |
| Центральне значення шкали | 2 МОм | 20 МОм | 50 МОм | |
| Перший діапазон вимірювання | до 50 МОм ±5% | до 500 МОм ±5% | до 1000 МОм ±5% | |
| Другий діапазон вимірювань | від 0,01 до 0,1 МОм ±10% від 50 до 100 МОм ±10% |
від 0,5 до 1 МОм ±10% від 500 до 1000 МОм ±10% |
від 1 до 2 МОм ±10% від 1000 до 2000 МОм ±10% |
|
| Напруга розірваного кола | 100-120% вимірюваної напруги | |||
| Нижня межа вимірюваного опору, що не порушує вимірювану вихідну напругу | 0,5 МОм | 0,5 МОм | 1 МОм | |
| Вимірюваний струм | 1 мА (100-120% вимірюваного значення) | |||
| Захист від перевантаження | 600 В AC (10 с) | 1200 В AC (10 с) | ||
| Вимірювання змінної напруги | Діапазон вимірювання | до 600 В (50/60 Гц) | ||
| Похибка | ±5% максимального значення шкали | |||
| Вихідний опір | від 500 кОм (50/60 Гц) | |||
| Захист від перевантаження | 600 В AC (10 с) | 1200 В AC (10 с) | ||
| Живлення | 4 алкалінові батарейки LR6 (AA), 20 годин безперервного використання | |||
| Габарити, мм | 159 × 177 × 53 | |||
| Вага, г | 610 | |||
Комплектація
- Аналоговий мегаомметр HIOKI HiTESTER IR4017-20 (1 шт.)

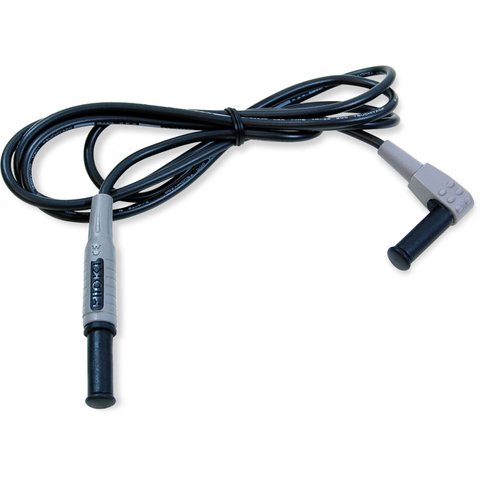

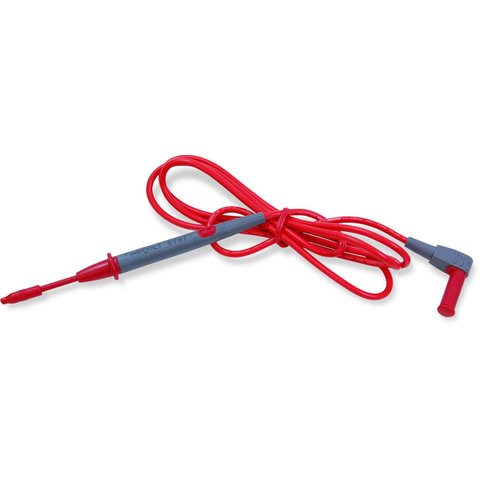

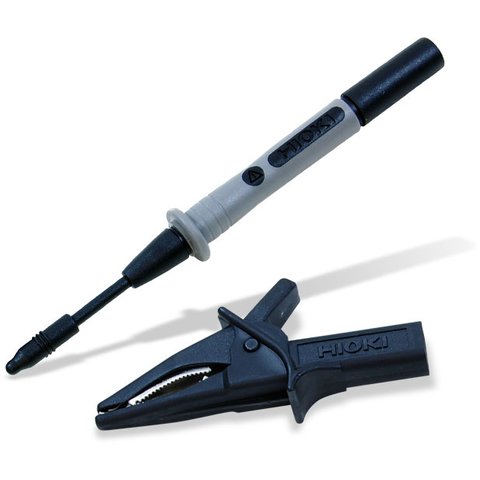

- Вимірювальний щуп 9787 (1 шт.)
- Наплічний ремінь (1 шт.)
- Алкалінові батарейки LR03 (AAA) (4 шт.)
- Інструкція користувача (1 шт.)
Характеристики
| Тип |
|
| Максимальне значення опору |
|
| Максимальна напруга |
|
Відгуки клієнтів
Часто задавані питання
Чим HIOKI IR4017-20 відрізняється від IR4016-20 при тих самих 500 В?
Обидва міряють ізоляцію напругою 500 В, але IR4017-20 має шкалу до 1000 МОм з центром 20 МОм, а похибка ±5% діє до 500 МОм. Від 0,5 до 1 МОм і від 500 до 1000 МОм похибка ±10%. У <a href="{{p,817124}}">IR4016-20</a> шкала до 100 МОм і центр 2 МОм, тож малі опори на ній читаються точніше. IR4017-20 зручніший для двигунів і кабелів з високою ізоляцією.
Від якої межі опору IR4017-20 тримає повну випробувальну напругу?
Нижня межа опору, при якій вихідна напруга не просідає, 0,5 МОм. На меншому опорі випробувальна напруга буде нижчою за 500 В, тож результат на пошкодженій ізоляції треба сприймати з урахуванням цього. Напруга розірваного кола від 100 до 120% номіналу, струм вимірювання 1 мА. Захист від перевантаження 600 В AC протягом 10 с. Змінна напруга міряється до 600 В (50/60 Гц).
Наскільки міцний HIOKI IR4017-20 для роботи на об'єкті?
Прилад витримує падіння з висоти 1 метр, має підсвічування шкали й світлодіоди на щупах для темних щитових. Наконечники щупів подовжені до 35 мм, щоб діставати до клем у глибині. Є індикатор рівня заряду батареї та безконтактний індикатор напруги. Габарити 159 × 177 × 53 мм, вага 610 г, живлення від батарейок на 20 годин безперервної роботи. У комплекті щуп 9787 і наплічний ремінь.
