Вимірювач опору HIOKI HiTESTER IR4016-20
Все про товар
Також вас можуть зацікавити
Опис
Аналоговий мегаомметр HIOKI HiTESTER IR4016-20 – прилад для вимірювання опору ізоляції. Напруга вимірювання – 500 В. Мегаомметр HIOKI HiTESTER IR4016-20 також вимірює змінну напругу. Аналоговий мегаомметр HIOKI буде корисний для перевірки цілісності електричного кола, розподільчих мереж, електродвигунів, трансформаторів в кабелів.
Інструкції
Завантажити додаткову інформацію про аналоговий мегаомметр HIOKI HiTESTER IR4016-20 (англ.версія)
Особливості
- Захист від перевантаження 600 В
- Підсвічування шкали
- Світлодіодне підсвічування на вимірювальних щупах, спрощує проведення вимірювань в місцях з поганим освітленням.
- Подовжені наконечники вимірювальних щупів (35 мм)
- Індикатор рівня заряду батареї
- Захист від пошкоджень при падінні з висоти 1 метр
- Безконтактний індикатор напруги
- Простота використання та ергономічний дизайн
Порівняльна характеристика
| Модель | IR 4016-20 | IR 4017-20 | IR 4018-20 | |
|---|---|---|---|---|
| Вимірювання опору ізоляції | Напруга вимірювання | 500 В DC | 500 В DC | 1000 В DC |
| Максимальне дісне значення | 100 МОм | 1000 МОм | 2000 МОм | |
| Центральне значення шкали | 2 МОм | 20 МОм | 50 МОм | |
| Перший діапазон вимірювання | до 50 МОм ±5% | до 500 МОм ±5% | до 1000 МОм ±5% | |
| Другий діапазон вимірювання | від 0,01 до 0,1 МОм ±10% від 50 до 100 МОм ±10% |
від 0,5 до 1 МОм ±10% від 500 до 1000 МОм ±10% |
від 1 до 2 МОм ±10% від 1000 до 2000 МОм ±10% |
|
| Напруга розімкнутого кола | 100-120% вимірюваної напруги | |||
| Нижня границя вимірюваної напруги, що не порушує вимірювану вихідну напругу | 0,5 МОм | 0,5 МОм | 1 МОм | |
| Вимірюваний струм | 1 мА (100-120% вимірюваного значення) | |||
| Захист від перевантаження | 600 В AC (10 с) | 1200 В AC (10 с) | ||
| Вимірювання змінно напруги | Діапазон вимірювання | до 600 В (50/60 Гц) | ||
| Похибка | ±5% максимального значення шкали | |||
| Вхідний опір | від 500 кОм (50/60 Гц) | |||
| Захист від перевантаження | 600 В AC (10 с) | 1200 В AC (10 с) | ||
| Живлення | 4 алкалінові батарейки LR6 (AA), 20 годин безперервного використання | |||
| Габарити, мм | 159 × 177 × 53 | |||
| Вага, г | 610 | |||
Комплектація

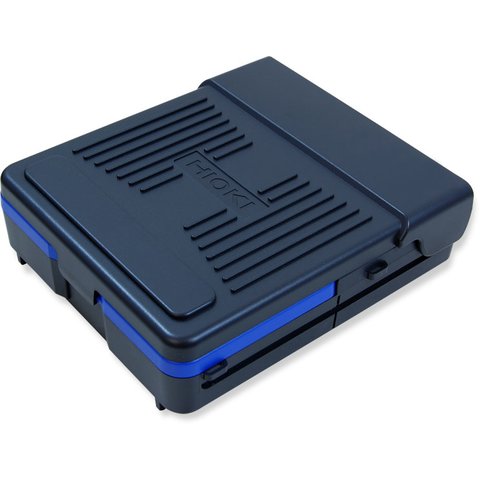

- Аналоговий мегаомметр HIOKI HiTESTER IR4016-20 (1 шт.)

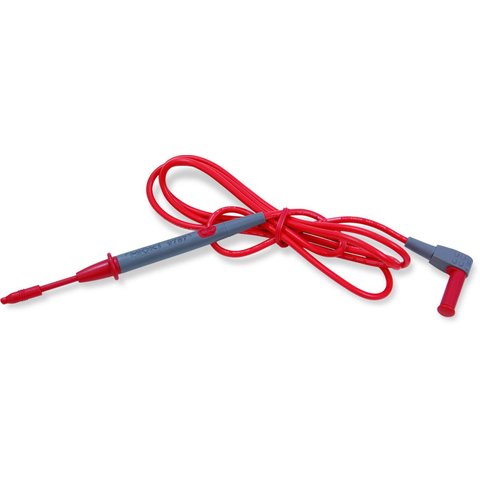

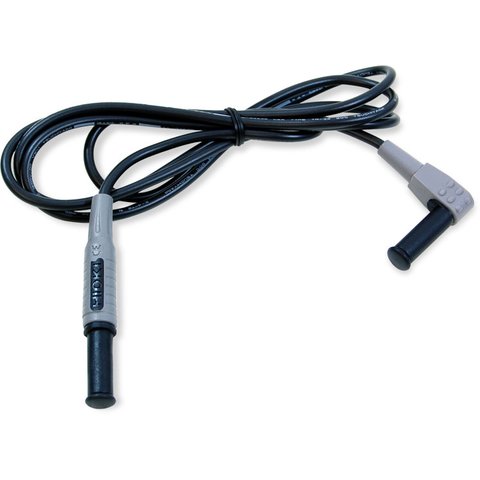

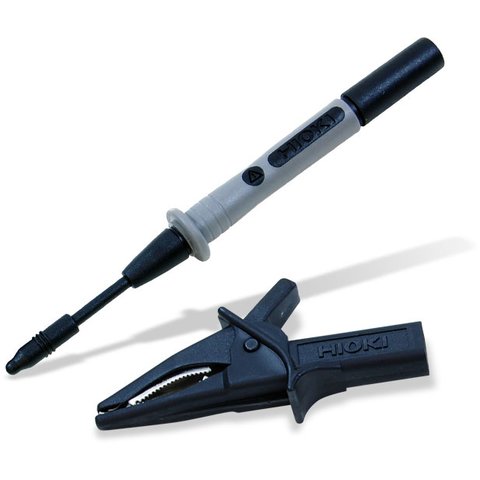

- Вимірювальний щуп 9787 (1 шт.)
- Наплічний ремінь (1 шт.)
- Алкалінові батарейки LR03 (AAA) (4 шт.)
- Інструкція користувача (1 шт.)
Характеристики
| Тип |
|
| Максимальне значення опору |
|
| Максимальна напруга |
|
Відгуки клієнтів
Часто задавані питання
На які об'єкти розрахований HIOKI IR4016-20 з межею 100 МОм?
IR4016-20 міряє ізоляцію напругою 500 В DC з максимальним значенням шкали 100 МОм і центром шкали 2 МОм. Точніше, з похибкою ±5%, він міряє до 50 МОм, а від 0,01 до 0,1 МОм і від 50 до 100 МОм похибка ±10%. Тож прилад призначений для побутової й будівельної проводки, де нормою є одиниці мегаом. Для обладнання з опором ізоляції в сотні мегаом краще <a href="{{p,817125}}">IR4017-20</a> з межею 1000 МОм.
Який струм дає HIOKI IR4016-20 під час вимірювання?
Вимірюваний струм 1 мА при напрузі 100-120% від вимірюваної, а напруга розімкнутого кола теж від 100 до 120% номіналу. Нижня межа опору, при якій вихідна напруга ще не просідає, 0,5 МОм. Тож на ізоляції з опором нижче 0,5 МОм реальна напруга буде меншою за 500 В. Захист від перевантаження 600 В AC протягом 10 с. Змінну напругу прилад міряє до 600 В з похибкою ±5% максимального значення шкали.
Що в комплекті HIOKI IR4016-20 і від чого він працює?
У комплекті вимірювальний щуп 9787, наплічний ремінь, 4 батарейки й інструкція; у характеристиках вказано живлення від 4 лужних батарейок LR6 (AA) на 20 годин, а в комплектації LR03 (AAA). Шкала підсвічується, на щупах світлодіоди, наконечники подовжені до 35 мм. Є індикатор заряду батареї та безконтактний індикатор напруги. Прилад витримує падіння з 1 метра, важить 610 г.
