Опис
UNI-T UT505A – портативний тестер опору ізоляції з високою точністю, стабільною роботою і широким спектром функцій.
Особливості
Ручний, портативний, з великим екраном
True RMS
Автоматичний вибір діапазону
Утримання даних
Зберігання даних
Підсвічування РК-дисплея
Індикатор низького заряду батареї
Вимірювання опору ізоляції до 20,0 ГОм
Тестована напруга на вибір: 50 В, 100 В, 250 В, 500 В і 1000 В
Функція порівняння Pass / Fail
Вимірювання коефіцієнта абсорбції і індексу поляризації
Безпека: CAT III 1000 В, CAT IВ 600 В
Відео
Технічні характеристики
Функція
Діапазон
Похибка
Опір ізоляції (Ω)
Тестована напруга
50В/100В/250В/500В/1000В
0%~10%
50 В
0.1 МОм ~ 50.0 МОм
±(3%+5)
100 В
0.1 МОм ~ 100.0 МОм
±(3%+5)
250 В
0.01 МОм ~ 200.0 МОм
±(1.5%+5)
500 В
0.01 МОм ~ 500 МОм
±(1.5%+5)
1000 В
0.1 МОм ~ 2000 МОм
±(1.5%+5)
2.0 ГОм ~ 9.9 ГОм
±(10%+3)
10.0 ГОм ~ 20.0 ГОм
±(20%+10)
Струм навантаження
50 В (R = 50 кОм) 1 мА
0%~10%
100 В (R = 100 кОм) 1 мА
0%~10%
250 В (R = 250 кОм) 1 мА
0%~10%
500 В (R = 500 кОм) 1 мА
0%~10%
1000 В (R = 1 МОм) 1 мА
0%~10%
Струм короткого замикання
<2 мА
Низький опір (Ω)
0.01 Ω ~ 20.00 кОм (бл. 5.0 В/>200 мА)
±(1.5%+3)
Постійна напруга (В)
0.0 В ~ 600.0 В
±(2%+3)
Змінна напруга (В)
0.0 В ~ 600.0 В (45 Гц ~ 1 кГц)
±(2%+3)
Загальні характеристики
Живлення
1.5 В батарея (LR6) × 6
РКД
78 мм x 59 мм
Вага нетто
630 г
Розміри
103 мм x 225 мм x 59 мм

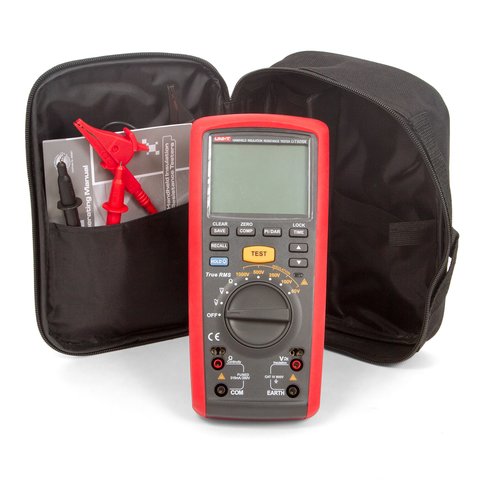

Комплектація
Мегаомметр UNI-T UT505A — 1 шт.
Вимірювальний провід — 2 шт.
Затискач типу "крокодил" — 2 шт.
Щуп — 2 шт.
Батарея AA 1.5 В — 6 шт.
Інструкція користувача — 1 шт.
Кейс — 1 шт.
Питання та відповіді
Чому UT505A найточніший у серії на середніх діапазонах?
На тестових напругах 250, 500 і 1000 В похибка становить ±(1,5% + 5), тоді як у сусідніх моделях серії на тих самих діапазонах вона ±(3% + 5). Удвічі краща точність має значення там, де опір ізоляції треба не просто оцінити, а порівняти з попереднім виміром і побачити тенденцію до погіршення. Верхні межі відповідно 200 МОм, 500 МОм і 2000 МОм.
Наскільки можна довіряти показанням UT505A на двадцяти гігаомах?
Обережно. У діапазоні від 2,0 до 9,9 ГОм похибка становить ±(10% + 3), а від 10,0 до 20,0 ГОм уже ±(20% + 10). Двадцять відсотків це рівень, на якому число говорить лише про порядок величини. Такі показання доречні як підтвердження, що ізоляція ціла, і непридатні для порівняння двох вимірів між собою. Робочий діапазон приладу з паспортною точністю закінчується на двох гігаомах.
Навіщо в UT505A тестова напруга 50 В?
Для кіл, які тисяча вольт просто пробила б: слабкострумова автоматика, схеми з напівпровідниками, вторинні кола з підключеною електронікою. На п'ятдесяти вольтах прилад читає опір від 0,1 до 50,0 МОм із похибкою ±(3% + 5), і цього достатньо, щоб відрізнити справну ізоляцію від пробитої. Це найнижчий ступінь у серії, у решти моделей він починається зі ста вольт.
Що дає True RMS у мегаомметрі UT505A?
Він стосується не вимірювання ізоляції, а вбудованого вольтметра, яким перевіряють відсутність напруги перед випробуванням. Справжнє середньоквадратичне значення потрібне там, де в мережі є спотворення від перетворювачів частоти й імпульсних блоків живлення: звичайний вольтметр на такій напрузі занижує показання. Прилад також має утримання й збереження даних та підсвічування дисплея.
