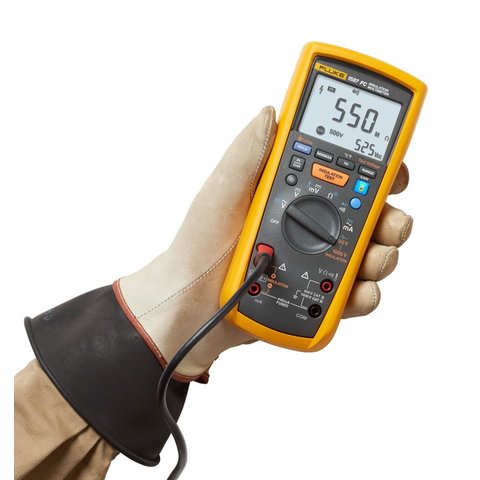

| Електричні характеристики |
| Вимірювання напруги змінного струму |
| Діапазон |
Роздільна здатність |
Точність |
50 Гц - 60 Гц ± (% від показань + к-сть знаків) |
60 Гц - 5000 Гц ± (% від показань + к-сть знаків) |
| 600,0 мВ |
0,1 мВ |
±(1% + 3) |
±(2% + 3) |
| 6,000 В |
0,001 В |
±(1% + 3) |
±(2% + 3) |
| 60,00 В |
0,01 В |
±(1% + 3) |
±(2% + 3) |
| 600,0 В |
0,1 В |
±(1% + 3) |
±(2% + 3)1 |
| 1000 В |
1 В |
±(2% + 3) |
±(2% + 3)1 |
| 1Смуга пропускання: 1 кГц |
| Напруга фільтра низьких частот |
| Діапазон |
Роздільна здатність |
Точність |
50 Гц - 60 Гц ± (% від показань + к-сть знаків) |
60 Гц - 400 Гц ± (% від показань + к-сть знаків) |
| 600,0 мВ |
0,1 мВ |
±(1% + 3) |
+ (2 % + 3) - (6 % - 3) |
| 600,0 мВ |
0,1 мВ |
±(1% + 3) |
+ (2 % + 3) - (6 % - 3) |
| 6,000 В |
0,001 В |
±(1% + 3) |
+ (2 % + 3) - (6 % - 3) |
| 60,00 В |
0,01 В |
±(1% + 3) |
+ (2 % + 3) - (6 % - 3) |
| 600,0 В |
0,1 В |
±(1% + 3) |
+ (2 % + 3) - (6 % - 3) |
| 1000 В |
1 В |
±(2% + 3) |
+ (2 % + 3) - (6 % - 3) |
| Вимірювання напруги постійного струму |
| Діапазон |
Роздільна здатність |
Точність1 |
| 6,000 В |
0,001 В |
± (0,09 % + 2) |
| 60,00 В |
0,01 В |
± (0,09 % + 2) |
| 600,0 В |
0,1 В |
± (0,09 % + 2) |
| 1000 В |
0,1 В |
± (0,09 % + 2) |
1Величини точності належать до ±100% діапазону
Вхідний імпеданс: 10 МОм (номінальне), ˂100 пФ
Коефіцієнт придушення завад від мережі живлення: >60 дБ при 50 Гц або 60 Гц
Коефіцієнт придушення синфазного сигналу: >120 дБ при пост. струмі, 50 Гц або 60 Гц (асиметрія 1 k) |
| Вимірювання напруги постійного струму у мВ діапазоні |
| Діапазон |
Роздільна здатність |
Точність |
| 600,0 мВ |
0,1 мВ |
±(0,1 % + 1) |
| Вимірювання постійного та змінного струмів |
| Діапазон |
Роздільна здатність |
Точність |
Напруга навантаження (типова) |
| Змінний струм (45 Гц - 1000 Гц) |
400 мА |
0,1 мА |
±(1,5 % + 2)1 |
2 мВ/мА |
| 60 мА |
0,01 мА |
± (1,5 % + 2)1 |
|
| Постійний струм |
400 мА |
0,1 мА |
± (0,2 % + 2) |
2 мВ/мА |
| 60 мА |
0,01 мА |
± (0,2 % + 2) |
|
1Смуга пропускання: 1 кГц
Перенавантаження: 600 мА впродовж 2 хвилин максимум
Вхідний імпеданс: 10 МОм (номінальне), ˂100 пФ
Захист у вигляді плавкого запобіжника для термінала мA: 0,44 мА, 1000 В, номінал переривання 10 кА.
Перетворення змінного струму: термінали реагують на змінний струм з TRUE-RMS-значеннями та перебувають у межах від 5% до 100% від діапазону. Значення коефіцієнта амплітуди вхідного сигналу може сягати 3 при силі струму до 3000 мА та лінійно знижуватися до коефіцієнта амплітуди ≤1,5 при силі струму 600 мА.
Для несинусоїдальних форм сигналу зазвичай необхідно додати ± (2 % від показань + 2 % від повної шкали) при коефіцієнті амплітуди ≤3. |
| Вимірювання опору |
| Діапазон |
Роздільна здатність |
Точність1 |
| 600,0 Ом |
0,1 Ом |
± (0,9 % + 2) |
| 6,000 кОм |
0,001 кОм |
± (0,9 % + 2) |
| 60,00 кОм |
0,01 кОм |
± (0,9 % + 2) |
| 600,0 кОм |
0,1 кОм |
± (0,9 % + 2) |
| 6.000 MОм |
0,001 МОм |
± (0,9 % + 2) |
| 50,0 МОм2 |
0,01 МОм |
± (1,5 % + 3) |
1Значення точності дійсні у межах від 0% до 100% діапазону. 2До 80% відносної вологості.
Захист від перевантаження: 1000 В середньоквадратичне значення або постійний струм.
Напруга під час перевірки на розрив кола: ˂ 8,0 В пост. струму.
Струм короткого замикання: ˂ 1,1 мА |
| Перевірка діодів |
| Індикація при перевірці діодів |
Відображення зниження напруги: 0,6 В при 1,0 мА номінального тестового струму |
| Точність |
± (2 % + 3) |
| Перевірка електропровідності |
| Індикація електропровідності |
Безперервний звуковий сигнал лунає, якщо опір кола, що тестується, нижчий за 25 Ом. При опорі понад 100 Ом звуковий сигнал припиняє лунати. Максимальне показання: 1 000 Ом. |
| Напруга розірваного кола |
˂8,0 В |
| Струм короткого замикання |
1,0 мА типово |
| Захист від перенавантаження |
1000 В (середньоквадратичне значення) |
| Час відгуку |
>1 мс |
| Вимірювання частоти |
| Діапазон |
Роздільна здатність |
Точність |
| 99,99 Гц |
0,01 Гц |
± (0,1 % + 1) |
| 999,9 Гц |
0,1 Гц |
± (0,1 % + 1) |
| 9,999 кГц |
0,001 кГц |
± (0,1 % + 1) |
| 99,99 кГц |
0,01 кГц |
± (0,1 % + 1) |
| Чутливість лічильника частоти |
| Діапазон вхідного сигналу |
Чутливість за напругою змінного струму (середньоквадратична синусоїда)1 |
Рівні точок запуску для постійного струму до 20 кГц2 |
5 Гц - 20 кГц |
20 кГц - 100 кГц |
| 600,0 мВ змінного струму |
100,0 мВ |
150,0 мВ |
— |
| 6,0 В |
1,0 В |
1,5 В |
–400,0 мВ і 2,5 В |
| 60,0 В |
10,0 В |
36,0 В |
1,2 В і 4,0 В |
| 600,0 В |
100,0 В |
|
12,0 В і 40,0 В |
| 1000,0 В |
300,0 В |
|
12,0 В і 40,0 В |
1Максимальна величина вхідного сигналу для заданої точності = 10x діапазон (1000 В максимум). На точність можуть впливати завади, що спостерігаються при низьких частотах і амплітудах
2Застосовується до 100 кГц при вхідному сигналі повної шкали |
| Ємність |
| Діапазон |
Роздільна здатність |
Точність |
| 1000 нФ |
1 нФ |
± (1,2 % + 2) |
| 10,00 мкФ |
0,01 мкФ |
| 100,0 мкФ |
0,1 мкФ |
± (1,2 % + 90) |
| 9999 мкФ |
1 мкФ |
| Вимірювання температури |
| Діапазон |
Роздільна здатність |
Точність1 |
| −40°C - +537°C |
0,1°C |
± (1% + 10) |
| −40°F - +998°F |
0,1°F |
± (1% + 18) |
| 1При вимірюванні температури навколишнього середовища точність показань вимірювального приладу відновлюється 90 хвилин потому. |
| Загальні характеристики |
| Максимальна напруга між будь-яким терміналом та заземленням |
1000 В |
| Температура зберігання |
-40°C - +60°C (-40°F - 140°F) |
| Робоча температура |
−20°C - +55°C (−4°F - +131°F) |
| Температурний коефіцієнт |
0,05 × (нормована похибка) на °C для температур ˂ 18°C або >28°C (˂64°F або >82°F) |
| Висота зберігання |
12 000 м |
| Висота експлуатації |
2 000 м |
| Відносна вологість (без конденсації) |
0% - 95% (10°C - 30°C)
0% - 95% (10°C - 30°C)
0% - 75% (30°C - 40°C)
0% - 40% (40°C - 55°C) |
| Вібрація |
Випадкова, 2 g, 5–500 Гц згідно з MIL-PRF-28800F для приладів класу 2 |
| Радіочастотний зв'язок |
2,4 ГГц, діапазон ISM |
| Радіочастотна сертифікація |
FCC: T68-FBLE, IC: 6627A-FBLE |
| Живлення |
4 батареї АA (NEDA 15 А / IEC LR6) |
| Ресурс батареї |
При використанні в ролі вимірювального приладу: 1000 годин.
При перевірці опору ізоляції: ≥ 1000 перевірок із новими батареями за кімнатної температури.
*За умови напруги 1000 В на опір 1 МОм та робочим циклом "5 секунд − вмикання, 25 секунд − вимикання"
|
| Габарити |
50 мм × 100 мм × 203 мм (1,97 × 3,94 × 8,00 дюймів) |
| Вага |
550 г |
| Вихід за межі діапазону |
110% діапазону вимірювань, за винятком вимірювань ємності, для яких показник дорівнює 100% |
| Захист від перенавантаження за частотою |
˂107 В-Гц |

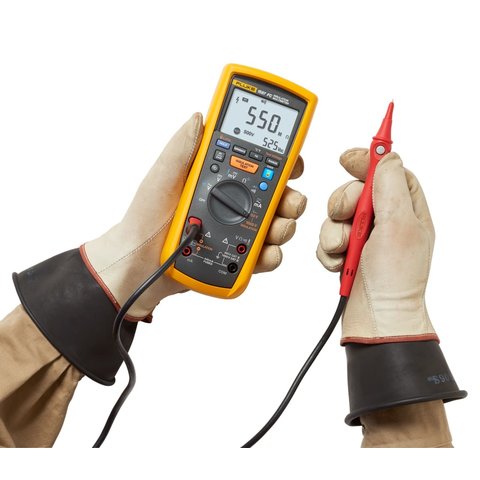

| Характеристики ізоляції |
| Діапазон вимірювань |
0,01 МОм - 2 ГОм |
| Тестова напруга |
50, 100, 250, 500, 1000 В |
| Похибка тестової напруги |
+20 %, –0 % |
| Струм перевірки на коротке замикання |
1 мА, номінальний |
| Автоматичний розряд |
Час розряду: ˂0,5 секунд для C = 1 мкФ або менше |
| Виявлення кола під напругою |
Перевірку заборонено, якщо перед початком перевірки напруга на клемах перевищує 30 В |
| Максимальне ємнісне навантаження |
Працює з навантаженням до 1 мкФ |
| Вихідна напруга |
Діапазон дисплея |
Роздільна здатність |
Тестовий струм |
Точність опору ± (% від показань + к-сть знаків) |
| 50 В (0% - +20 %) |
0,01 - 6,00 МОм |
0,01 МОм |
1 мА при 50 кОм |
± (3 % + 5) |
| 6,0 - 50,0 МОм |
0,1 МОм |
| 100 В (0% - +20 %) |
0,01 - 6,00 МОм |
0,01 МОм |
1 мА при 100 кОм |
± (3 % + 5) |
| 6,0 - 60,0 МОм |
0,1 МОм |
| 60 - 100 МОм |
1 МОм |
| 250 В (0% - +20%) |
0,1 - 60,0 МОм |
0,1 МОм |
1 мА при 250 кОм |
±(1,5 % + 5) |
| 60 - 250 МОм |
1 МОм |
| 500 В (0% - +20%)
|
0,1 - 60,0 МОм |
0,1 МОм |
1 мА при 500 кОм |
±(1,5 % + 5) |
| 60 - 500 МОм |
1 МОм |
| 1000 В (0% - +20%) |
0,1 - 60,0 МОм |
0,1 МОм |
1 мА при 1 МОм |
±(1,5 % + 5) |
| 60 - 600 МОм |
1 МОм |
±(1,5 % + 5) |
| 0,6 - 2,0 ГОм |
100 МОм |
±(10 % + 3) |
