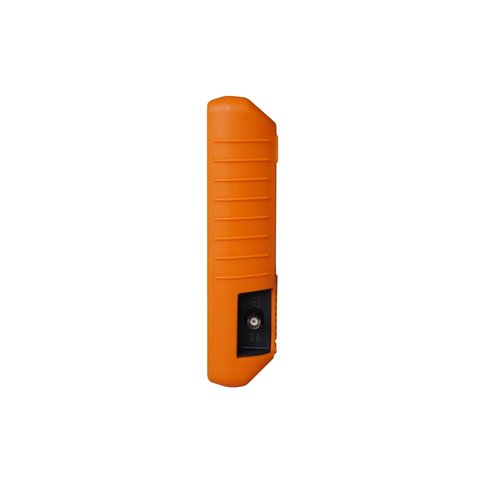

OWON HDS3101M-N — це надійний портативний одноканальний осцилограф зі смугою пропускання 100 МГц та частотою дискретизації 1 ГВиб/с. OWON HDS3101M-N також може бути використаний як мультиметр: з його допомогою можна вимірювати постійну та змінну напругу/струм, опір та ємність.
| Канали | 1 |
| Смуга пропускання | 100 МГц |
| Період наростання | ≤ 3,5 нс |
| Частота дискретизації в реальному часі | 1 ГВиб/с |
| Вертикальна чутливість | 5 мВ/под ～ 5 В/под |
| Вертикальна розгортка | 8 біт |
| Пам'ять (макс.) | 6 000 точок |
| Типи запуску | за фронтом, за відеосигналом, зовнішня |
| Режими запуску | авто, нормальна, одноразова |
| Точність запуску | ± 6 под. від центру дисплея |
| Режими дискретизації | вибірка, пікові вимірювання, середн. |
| Запис осцилограм | 4 осцилограми |
| Мультиметр | |
|---|---|
| Постійна напруга | 400 мВ / 4 В / 40 В / 400 В / 1000 В: ±(1±1%) |
| Змінна напруга | 4 В / 40 В / 400 В: ±(1± 3%) 750 В: ±(2% ± 3%); частота : 40 Гц - 400 Гц |
| Постійний струм | 40 мА / 400 мА: ±(1.5±1%) 10 А: ±(3±3%) |
| Змінний струм | 40 мА: ±(1.5±3%), 400 мА: ±(2± 1%), 10 А: ±(5±3%) |
| Опір | 400 Ом: ±(1±3%), 40 кОм- 4 МОм: ±(1±1%), 40 МОм: ±(1.5± 3%) |
| Ємність | 51.2 нФ-100 мкФ: ±(3± 3%) |
| Загальні характеристики | |

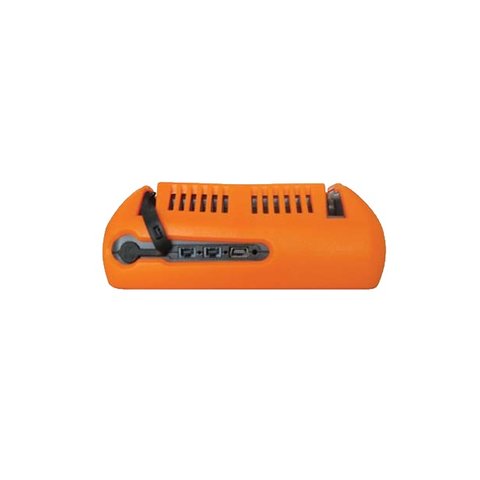

| Інтерфейси | mini-USB, mini-RS232 |
| Роздільна здатність | 4000 |
| Розмір дисплея | 3,7 дюйма |
| Живлення | блок живлення 100-240 В AC, 50/60 Гц батарея 7,4 В (час роботи до 6 годин) |
| Габарити | 180 × 115 × 40 мм |
| Вага | 645 г |
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
Це компроміс на користь смуги й швидкості: при одному каналі прилад дає 100 МГц і дискретизацію 1 ГВиб/с у реальному часі, тобто десять вибірок на період на верхній частоті. Час наростання не більше 3,5 нс. Для контролю одного вузла цього з запасом, а от порівняти два сигнали в часі таким приладом не вийде, і саме це головне обмеження при виборі.
Максимум 6000 точок, а записати прилад може лише 4 осцилограми. Це дуже короткий ресурс, і його треба враховувати: прилад призначений дивитися сигнал живцем, а не збирати архів для розбору. Натомість він має 20 автоматичних вимірювань і функцію автоматичного масштабування, тобто числові параметри отримуються одразу, без ручного налаштування розгортки й курсорів.
Прилад сам підбирає вертикальну чутливість і розгортку під поданий сигнал, щоб той зайняв екран цілком. Для одноканального приладу з вертикальною чутливістю від 5 мВ/под до 5 В/под це економить основну частину рутини: замість двох ручок крутиться одна кнопка. Разом із цим працюють 20 автоматичних вимірювань, три режими дискретизації та запуск за фронтом, за відеосигналом або зовнішній.

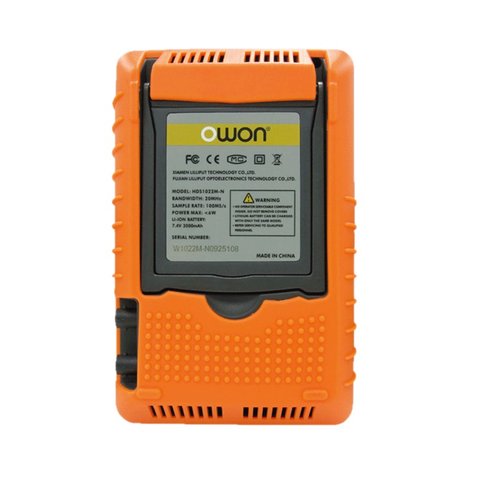

Так, літій-іонна батарея знімна, і це рідкість для портативних осцилографів: більшість має вбудований елемент, і після втрати ємності прилад доводиться нести в сервіс. Тут запасну батарею можна взяти з собою й поміняти на об'єкті. Обмін даними з комп'ютером через USB, підтримуються команди SCPI, тобто прилад можна вбудувати в автоматизований стенд.
