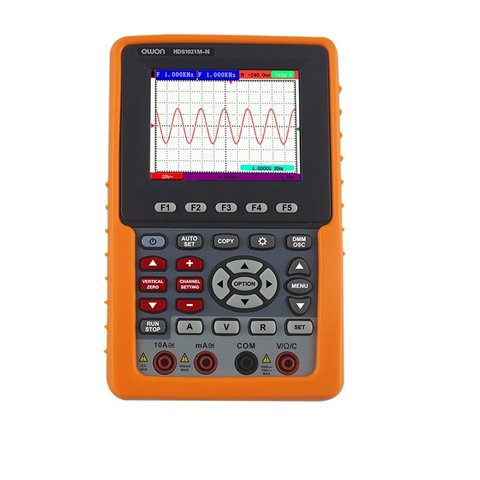

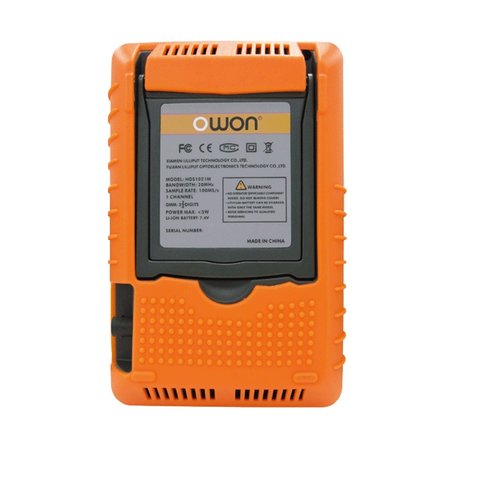

OWON HDS1021M-N – одноканальний портативний осцилограф зі смугою пропускання 20 МГц, частотою дискретизації 500 Мвиб/с та глибиною пам'яті 6 кб. Крім основних функцій осцилографа, прилад виконує функції мультиметра з вимірювання змінного та постійного струму та напруги, опору та ємності, а також здійснює перевірку провідності електричного кола та тестування діодів. Вбудований USB-хост для підключення зовнішніх запам'ятовувальних пристроїв.
| Смуга пропускання | 20 МГц |
| Швидкість наростання фронту | ≤ 17,5 нс |
| Кількість каналів | 1 канал + DMM |
| Вертикальна чутливість | від 5 мВ/под до 5 В/под |
| Похибка вимірювань | 3% |
| Вертикальна роздільна здатність | 8 біт |
| Швидкість розгортки | від 5 нс до 100 с |
| Вхідні параметри | |
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII |
| Коефіцієнт розподілу стандартних пробників | х1; х10 |
| Корекція за коефіцієнтом пробника | х1; х10; х100; х1000 |
| Система синхронізації | |
| Режими синхронізації | автоматичний, звичайний, одиничний |
| Умови синхронізації | за фронтом, відеосигналом, альтернативний |
| Система цифрової обробки | |
| Тип дискретизації | в реальному часі |
| Частота дискретизації | 500 МВиб/с |
| Глибина пам'яті | 6 кБ |
| Режими дискретизації | пряма дискретизація, реєстрація піків, усереднення |
| Алгоритм відновлення сигналу | sin(x)/x |
| Система вимірювань і математичної обробки | |
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ |
| Загальні характеристики | |
| Дисплей | 3,5", технологія TFT, підсвічування LCD |
| Роздільна здатність дисплея | 320 × 240 |
| Живлення | 100-240 В / Li-ion 7.4 В (автономна робота 6 годин) |
| Розміри (Ш × Г × В) | 115 × 40 × 180 мм |
| Вага | 0,65 кг |
Завантажити інструкцію користувача для OWON HDS1021M-N (англ.).
Завантажити Програмне забезпечення для OWON HDS1021M-N
| Кількість каналів |
|
| Тип |
|
| Частота дискретизації |
|
| Смуга пропускання |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Він працює від акумулятора й важить стільки, що його носять у сумці, а не ставлять на стіл. Ціна портативності — один канал замість двох, смуга 20 МГц і буфер 6 кБ. Зате в корпусі є ще й мультиметр, а екран 3,5 дюйма з роздільністю 320 × 240 читається на колінах. Це інструмент обходу, а не лабораторії.

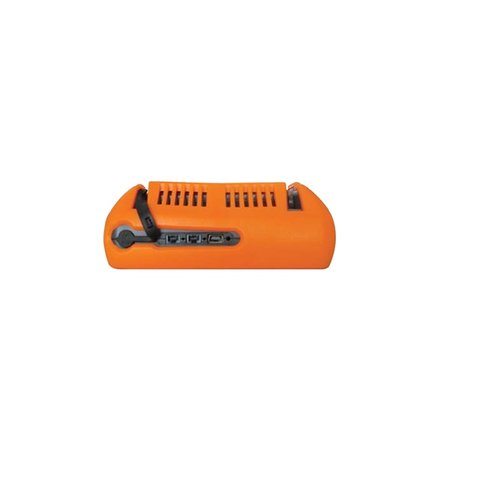

Щоб зберігати осцилограми й показання просто на флешку, без комп'ютера. На об'єкті це єдиний спосіб забрати результат: ноутбука під рукою немає, а переписувати числа з екрана довго. Прилад приймає й команди SCPI, тому в стенді працює як звичайний вимірювальний блок. Похибка вимірювань 3%, вертикальна роздільність 8 біт.
Двадцятип'ятикратний запас за частотою вибірки. Для відновлення форми синусоїди досить було б і десятикратного, надлишок іде на точність оцінки фронтів: що більше точок на перепад, то достовірніше виміряний час наростання. Власна швидкодія приладу при цьому обмежена 17,5 нс, і саме вона, а не дискретизація, ставить межу.

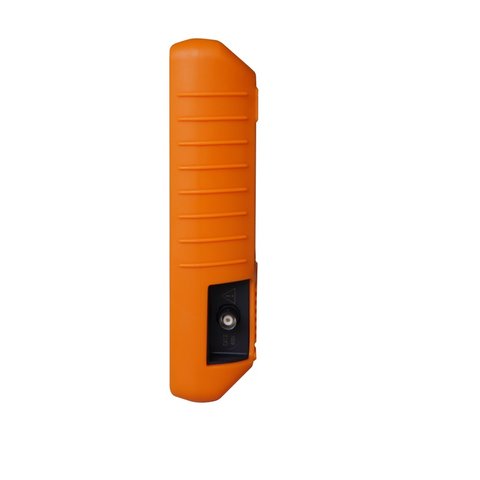

Міряє змінну й постійну напругу та струм, опір і ємність, перевіряє провідність кола й тестує діоди. Входи мультиметра винесені окремо від осцилографічного каналу, тож перемикати щупи не потрібно. Вертикальна чутливість осцилографа від 5 мВ/под до 5 В/под, швидкість розгортки від 5 нс до 100 с на поділку.
