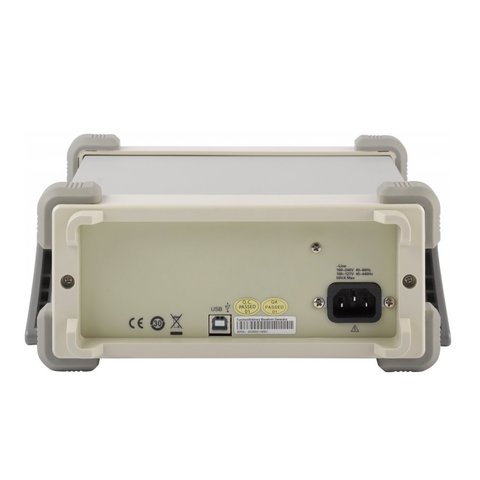

Генератор сигналів SIGLENT SDG830 з інноваційною технологією EasyPulse може генерувати цифрові сигнали з низьким рівнем тремтіння фронту, швидким наростанням / спаданням незалежно від впливу частоти, в той самий час коефіцієнт заповнення, фронт і тривалість імпульсу можуть бути точно налаштовані.
| Модель | SDG805 | SDG810 | SDG830 |
|---|---|---|---|
| Максимальна вихідна частота | 5 МГц | 10 МГц | 30 МГц |
| Канали | 1 | ||
| Частота дискретизації | 125 МВиб/с | ||
| Довжина хвилі | 16 кБ | ||
| Частотна роздільність | 1 мкГц | ||
| Вертикальна роздільність | 14 біт | ||
| Сигнал | синусоїдальний, прямокутний, пилкоподібний, імплульсний, гаусовий шум, довільної форми, 46 типів вбудованих сигналів довільної форми | ||
| Синусоїдальний сигнал | 1 мкГц ~ 5 МГц | 1 мкГц ~ 10 МГц | 1 мкГц ~30 МГц |
| Прямокутний сигнал | 1 мкГц ~ 5 МГц | 1 мкГц ~ 10 МГц | 1 мкГц ~10 МГц |
| Імплульсний сигнал | 500 мкГц ~ 5 МГц | 500 мкГц ~ 5 МГц | 500 мкГц ~5 МГц |
| Пилкоподібний сигнал | 1 мкГц ~ 300 кГц | 1 мкГц ~ 300 кГц | 1 мкГц ~ 300 кГц |
| Гаусовий шум | >5 МГц смуга пропускання (-3dB) | >10 МГц смуга пропускання (-3dB) | >30 МГц смуга пропускання (-3dB) |
| Сигнали довільної форми | 1 мкГц ~ 5 МГц | 1 мкГц ~ 5 МГц | 1 мкГц ~ 5 МГц |
| Модуляції | AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst | ||
| Стандартні інтерфейси | USB Host & USB Device | ||
| Амплітудний діапазон | 4 мВпп~20 Впп (≤10 МГц) , 4 мВпп~10 Впп (>10 МГц) (високий опір) | ||
Завантажити додаткову інформацію (Data Sheet) для серії SIGLENT SDG800.
| Кількість каналів |
|
| Максимальна частота сигналу |
|
30 МГц у SDG830 доступні лише для синусоїди. Прямокутний сигнал він видає до 10 МГц, імпульсний від 500 мкГц до 5 МГц, пилкоподібний до 300 кГц, довільної форми до 5 МГц. Для задач з цифровими сигналами SDG830 дає рівно те саме, що <a href="{{p,887356}}">SDG810</a>, тож різниця між ними лише в синусі вище 10 МГц.
До 10 МГц генератор видає від 4 мВпп до 20 Впп на високий опір, а вище 10 МГц межа падає до 10 Впп. Отже, на частотах від 10 до 30 МГц великий розмах недоступний, і для збудження входів з великим рівнем доведеться додати підсилювач. Шум має смугу понад 30 МГц за -3dB, частота дискретизації 125 МВиб/с.
Є 5 типів стандартної вихідної осцилограми і 46 типів вбудованих сигналів довільної форми, включно з DC. Для власних форм у комплекті ПЗ для редагування сигналів довільної форми на диску для Windows XP, Vista, 7. Прилад має вихід синхронних сигналів і вхід зовнішнього запуску, тож його легко синхронізувати з осцилографом.
