Генератор сигналів SIGLENT SDG805 з інноваційною технологією EasyPulse може генерувати цифрові сигнали з низьким рівнем тремтіння фронту, швидким наростанням / спаданням незалежно від впливу частоти, в той самий час коефіцієнт заповнення, фронт і тривалість імпульсу можуть бути точно налаштовані.
| Модель | SDG805 | SDG810 | SDG830 |
|---|---|---|---|
| Максимальна вихідна частота | 5 МГц | 10 МГц | 30 МГц |
| Канали | 1 | ||
| Частота дискретизації | 125 МВиб/с | ||
| Довжина хвилі | 16 кБ | ||
| Частотна роздільність | 1 мкГц | ||
| Вертикальна роздільність | 14 біт | ||
| Сигнал | синусоїдальний, прямокутний, пилкоподібний, імплульсний, гаусовий шум, довільної форми, 46 типів вбудованих сигналів довільної форми | ||
| Синусоїдальний сигнал | 1 мкГц ~ 5 МГц | 1 мкГц ~ 10 МГц | 1 мкГц ~30 МГц |
| Прямокутний сигнал | 1 мкГц ~ 5 МГц | 1 мкГц ~ 10 МГц | 1 мкГц ~10 МГц |
| Імплульсний сигнал | 500 мкГц ~ 5 МГц | 500 мкГц ~ 5 МГц | 500 мкГц ~5 МГц |
| Пилкоподібний сигнал | 1 мкГц ~ 300 кГц | 1 мкГц ~ 300 кГц | 1 мкГц ~ 300 кГц |
| Гаусовий шум | >5 МГц смуга пропускання (-3dB) | >10 МГц смуга пропускання (-3dB) | >30 МГц смуга пропускання (-3dB) |
| Сигнали довільної форми | 1 мкГц ~ 5 МГц | 1 мкГц ~ 5 МГц | 1 мкГц ~ 5 МГц |
| Модуляції | AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst | ||
| Стандартні інтерфейси | USB Host & USB Device | ||
| Амплітудний діапазон | 4 мВпп~20 Впп (≤10 МГц) , 4 мВпп~10 Впп (>10 МГц) (високий опір) | ||
Завантажити додаткову інформацію (Data Sheet) для серії SIGLENT SDG800.
| Кількість каналів |
|
| Максимальна частота сигналу |
|
Синус, меандр, імпульсний і довільний сигнал SDG805 видає до 5 МГц, пилкоподібний до 300 кГц, шум зі смугою понад 5 МГц. Цього досить для аудіотехніки, навчальних лабораторій, перевірки давачів і низькочастотної автоматики. Для тактових сигналів вище 5 МГц потрібен <a href="{{p,887356}}">SDG810</a>. Амплітуда до 20 Впп на високий опір.
Частота дискретизації 125 МВиб/с, вертикальна роздільність 14 біт, довжина хвилі 16 кБ, частотна роздільність 1 мкГц. Синтез DDS. Для 5-мегагерцового генератора 125 МВиб/с дає великий запас точок на період, тож сигнали довільної форми відтворюються без помітних сходинок. Вбудованих сигналів довільної форми 46 типів.

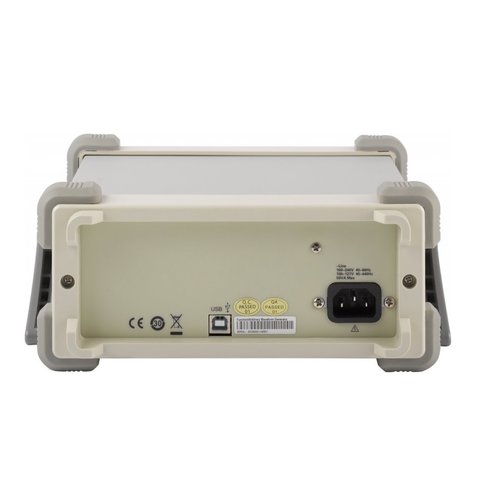

Повний набір для такого класу: AM, DSB-AM, FM, PM, FSK, ASK, PWM, а також розгортка частоти (Sweep) і пакетний режим (Burst). Генератор одноканальний, має вихід синхронних сигналів і вхід зовнішнього запуску. Інтерфейси USB Host і USB Device, у комплекті кабель USB, шнур живлення EU 220 В AC і диск з ПЗ.
