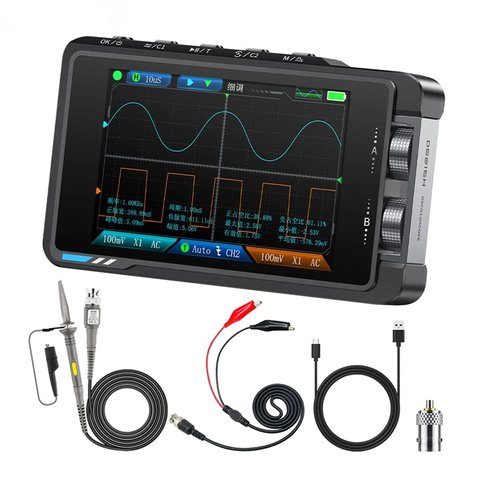

FNIRSI DS215H – це багатофункціональний осцилограф, що поєднує два інструменти в одному корпусі: двоканальний вимірювальний модуль та вбудований генератор сигналів. Він створений для фахівців з обслуговування електроніки, розробників та інженерів, яким важливі точність, автономність та зручність у використанні.
Прилад забезпечує детальну візуалізацію сигналів на 3,5-дюймовому IPS-дисплеї з роздільною здатністю 480×320. Частота дискретизації досягає 250 Мвиб/с, що дозволяє вловлювати до 30 000 осцилограм на секунду. Завдяки глибині пам'яті в 4 МБ та підтримці високої вхідної напруги до ±400В, пристрій надійно працює навіть за складних умов.
| Осцилограф | |
|---|---|
| Канали | 2 |
| Смуга пропускання | 50 МГц |
| Частота дискретизації у реальному часі | 250 Мвиб/с |
| Пам'ять | 14 МБ |
| Діапазон часової розгортки | 20 нс/под - 20 с/под |
| Вертикальна чутливість | 10 мВ/под - 10 В/под |
| Вертикальна роздільність | 8 біт |
| Вхідний опір | 1 МОм |
| Режим зображення форми сигналів | прокручування |
| Типи вимірювань | цикл, частота, пік-пік, макс., мін., середн., RMS, ампер, робочий цикл, ширина імпульсу |
| Коефіцієнт згасання щупа | 1x/10x |
| Режими входу | AC/DC |
| Тип тригера | висхідний/спадний фронт |
| Пікова напруга | ±400 В |
| Діапазон рівня тригера | 8 сіток (позитивних та негативних) |
| Режим тригера | авто / нормальний / одинарний |
| Генератор сигналів | |
| Типи сигналів | sine, rectangular, sawtooth, half, full, step, anti step, noise, exponential rise, exponential drop, DC signal, multi tone, sink pulse, Lorentz |
| Частота | 0-50 кГц |
| Прогальність прямокутного сигналу | 0-100% |
| Амплітуда сигналу | 0,1 В-3,0 В |
| Загальні характеристики | |
| Дисплей | 3,5-дюймовий кольоровий IPS-дисплей високої чіткості |
| Підсвічування | регулюється |
| Інтерфейс заряджання | Type-C (5 В/1 А) |
| Акумулятор | 1500 мАг |
| Мови | 中文, English, Deutsch, Português, 日本語, Español, 한국인, Pyccкий |
| Габарити | ≈66 мм × 110 мм × 19,5 мм |
| Вага | ≈138 г |
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
Саме в цьому й полягає задум приладу. Смуга скромна, зате пам'ять на два порядки більша, ніж у решти портативних моделей марки, тому DS215H пише довгий безперервний фрагмент і дозволяє шукати в ньому рідкісний збій. Для сигналів живлення, керування й датчиків, де частоти невисокі, а події рідкісні, це корисніше за ширшу смугу. Дискретизація в реальному часі 250 Мвиб/с.
Пікова напруга до ±400 В, вхідний опір 1 МОм, коефіцієнт загасання щупа перемикається між 1x і 10x. Чотириста вольт пікового значення означають, що мережеві кола дивитися можна, але тільки в положенні 10x і з розумінням, що це саме пікове, а не середньоквадратичне значення. Вертикальна чутливість від 10 мВ/под до 10 В/под при роздільній здатності 8 біт.
Тринадцять форм сигналу в діапазоні від 0 до 50 кГц із регульованою вихідною амплітудою. П'ятдесят кілогерц це рівень для аудіотехніки, датчиків і низькочастотної автоматики, тактувати цифрові вузли таким генератором не вийде. Прилад поєднує дві функції в одному корпусі, а живиться від літієвого акумулятора на 1500 мАг, чого вистачає до 4 годин безперервної роботи.
Цикл, частоту, розмах від піку до піку, максимум, мінімум, середнє значення, середньоквадратичне, робочий цикл і ширину імпульсу. Набір закриває більшість типових задач, тому курсорами доводиться користуватися рідко. Дисплей 3,5 дюйма з роздільністю 480 × 320, режим прокручування зображення, діапазон часової розгортки від 20 нс/под до 20 с/под.
