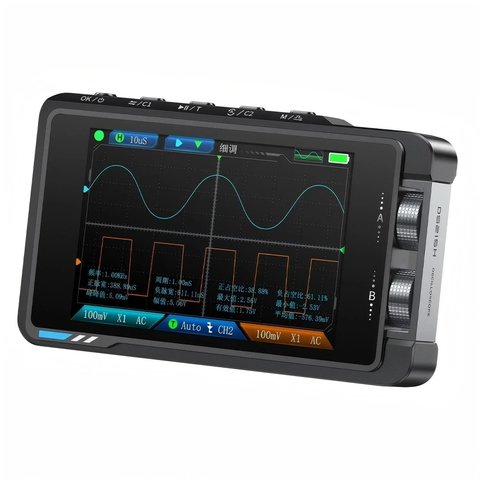

FNIRSI DS215H – это многофункциональный осциллограф, объединяющий два инструмента в одном корпусе: двухканальный измерительный модуль и встроенный генератор сигналов. Он создан для специалистов по обслуживанию электроники, разработчиков и инженеров, которым важны точность, автономность и удобство в использовании.
Прибор обеспечивает детальную визуализацию сигналов на 3,5-дюймовом IPS-дисплее с разрешением 480×320. Частота дискретизации достигает 250 Мвыб/с, что позволяет улавливать до 30 000 осциллограмм в секунду. Благодаря глубине памяти в 4 МБ и поддержке высокого входного напряжения до ±400 В, устройство надежно работает даже в сложных условиях.
| Осциллограф | |
|---|---|
| Каналы | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации в реальном времени | 250 Мвыб/с |
| Память | 14 МБ |
| Диапазон временной развертки | 20 нс/дел - 20 с/дел |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Входное сопротивление | 1 МОм |
| Режим отображения формы сигналов | прокрутка |
| Типы измерений | цикл, частота, пик-пик, макс., мин., средн., RMS, ампер, рабочий цикл, ширина импульса |
| Коэффициент затухания щупа | 1x/10x |
| Режимы входа | AC/DC |
| Тип триггера | восходящий/нисходящий фронт |
| Пиковое напряжение | ±400 В |
| Диапазон уровня триггера | 8 сеток (положительных и отрицательных) |
| Режим триггера | авто / нормальный / одиночный |
| Генератор сигналов | |
| Типы сигналов | sine, rectangular, sawtooth, half, full, step, anti step, noise, exponential rise, exponential drop, DC signal, multi tone, sink pulse, Lorentz |
| Частота | 0-50 кГц |
| Скважность прямоугольного сигнала | 0-100% |
| Амплитуда сигнала | 0,1 В-3,0 В |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый цветной IPS-дисплей высокой четкости |
| Подсветка | регулируется |
| Источник питания | Type-C (5 В/1 А) |
| Аккумулятор | 1500 мАч |
| Языки | 中文, English, Deutsch, Português, 日本語, Español, 한국인, Pyccкий |
| Габариты | ≈66 мм × 110 мм × 19,5 мм |
| Вес | ≈138 г |
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
| Диагональ экрана |
|
Именно в этом и заключается замысел прибора. Полоса скромная, зато память на два порядка больше, чем у остальных портативных моделей марки, поэтому DS215H пишет длинный непрерывный фрагмент и позволяет искать в нём редкий сбой. Для сигналов питания, управления и датчиков, где частоты невысокие, а события редкие, это полезнее более широкой полосы. Дискретизация в реальном времени 250 Мвыб/с.
Пиковое напряжение до ±400 В, входное сопротивление 1 МОм, коэффициент затухания щупа переключается между 1x и 10x. Четыреста вольт пикового значения означают, что сетевые цепи смотреть можно, но только в положении 10x и с пониманием, что это именно пиковое, а не среднеквадратичное значение. Вертикальная чувствительность от 10 мВ/дел до 10 В/дел при разрешении 8 бит.
Тринадцать форм сигнала в диапазоне от 0 до 50 кГц с регулируемой выходной амплитудой. Пятьдесят килогерц это уровень для аудиотехники, датчиков и низкочастотной автоматики, тактировать цифровые узлы таким генератором не выйдет. Прибор совмещает две функции в одном корпусе, а питается от литиевого аккумулятора на 1500 мАг, чего хватает до 4 часов непрерывной работы.
Цикл, частоту, размах от пика до пика, максимум, минимум, среднее значение, среднеквадратичное, рабочий цикл и ширину импульса. Набор закрывает большинство типовых задач, поэтому курсорами приходится пользоваться редко. Дисплей 3,5 дюйма с разрешением 480 × 320, режим прокрутки изображения, диапазон временной развёртки от 20 нс/дел до 20 с/дел.
