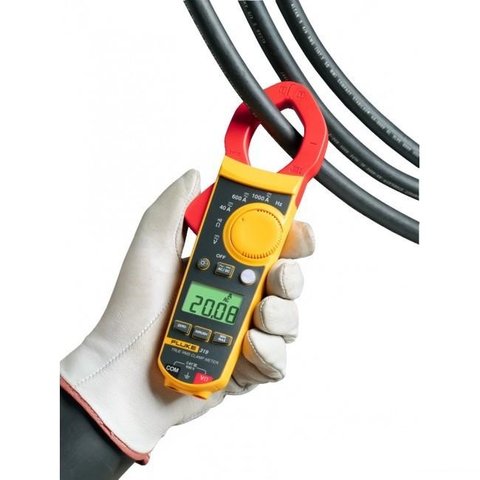

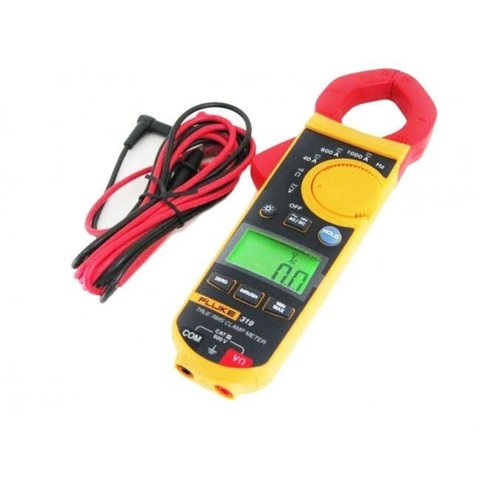

Fluke 319 – це компактні та надійні струмовимірювальні кліщі. Інструмент зручно лежить в руці, а тонкі затискачі кліщів дозволяють комфортно працювати в важкодоступних місцях.
Головна особливість кліщів Fluke 319 – функція вимірювання пускових струмів. Це дозволяє визначати миттєві значення пускових струмів електроприладів або освітлювального обладнання з часом інтеграції 100 мілісекунд.
Також ця модель вимірювання постійного та змінного струму, постійної та змінної напруги, опору, частоти і для перевірки провідності кола. Крім того, передбачена можливість визначення дійсних середньоквадратичних значень True RMS.
Кліщі Fluke 319 оснащені контрастним цифровим дисплеєм на 6000 розрядів та підсвічуванням для роботи в умовах недостатнього освітлення.
| Функція | Діапазон | Похибка |
|---|---|---|
| Змінна напруга | 600 В | ±(1,5 %+5) |
| Постійна напруга | 600 В | ±(1 %+4) |
| Змінний струм | 40,00 А | ±(1,6 %+6) (50-60 Гц) ±(2,5+8) (60-500 Гц) |
| 600,0 А / 1000 А | ±(1,5 %+5) (50-60 Гц) ±(2,5+5) (60-500 Гц) |
|
| Постійний струм | 40,00 А | ±(1,6 %+6) (50-60 Гц) |
| 600,0 А / 1000 А | ±(1,5 %+5) (50-60 Гц) | |
| Опір | 400,0 Ом / 4000 Ом | ±(1 %+5) |
| Частота | 5,0 – 500,0 Гц | ±(0,5 %+5) |
| Пускові струми | час інтеграції 100 мс | |
| Провідність кола | 30 Ом | |
| Загальні характеристики | ||
| Дисплей | 6000-розрядний | |
| Живлення | 3 батареї AAA IEC LR03 | |
| Максимальний діаметр розкриття кліщів | 37 мм | |
| Габарити | 234 × 74 × 34,8 мм | |
| Вага з батареями | 384 г | |
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Завантажити інструкцію користувача для Fluke 319.
| Розрядність |
|
| Тип |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Ємність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Постійний струм |
|
| Змінний струм |
|
| Трифазне вимірювання напруги |
|
| Трифазне вимірювання струму |
|
| Опір |
|
| Частота |
|
| Діаметр обхвату |
|
| NCV |
|
Прилад фіксує кидок із часом інтеграції 100 мс. Це важлива деталь: миттєве значення пускового струму двигуна тримається лише кілька періодів, і звичайне вимірювання його просто не побачить, бо покаже усереднене значення за секунду. Сто мілісекунд достатньо, щоб зловити пік, і замало, щоб його розмазати. Струмові діапазони приладу доходять до 1000 А, дисплей на 6000 відліків.
Струмовий трансформатор кліщів має власну частотну характеристику, і з ростом частоти вона завалюється. Тому в паспорті два рядки: на 50-60 Гц похибка діапазону 40 А становить ±(1,6% + 6), а в смузі 60-500 Гц вона зростає до ±(2,5 + 8). Для діапазонів 600 і 1000 А це ±(1,5% + 5) проти ±(2,5 + 5). У мережі промислової частоти працює перший рядок, за приводом із перетворювачем частоти – другий.
Для базової діагностики так: прилад міряє частоту в діапазоні від 5,0 до 500,0 Гц із похибкою ±(0,5% + 5), тобто вихідну частоту перетворювача бачить у всьому робочому діапазоні. Струм на виході інвертора теж міряється, але з урахуванням завалу характеристики вище 60 Гц. Чого прилад не дає, так це розкладу по гармоніках і форми сигналу, тому для аналізу якості живлення приводу потрібен інший клас приладів.
Верхня межа струму в обох 1000 А. Розходяться просвіт губок і глибина аналізу. У Fluke 319 розкриття 37 мм і частотомір до 500 Гц, у <a href="{{p,912224}}">UNI-T UT219P</a> просвіт 75 мм, змінна напруга до 1000 В із похибкою ±(0,7% + 3) і вимірювання потужності, коефіцієнта потужності, кута зсуву фази та послідовності чергування фаз. Перший компактніший, другий ближчий до аналізу мережі.
