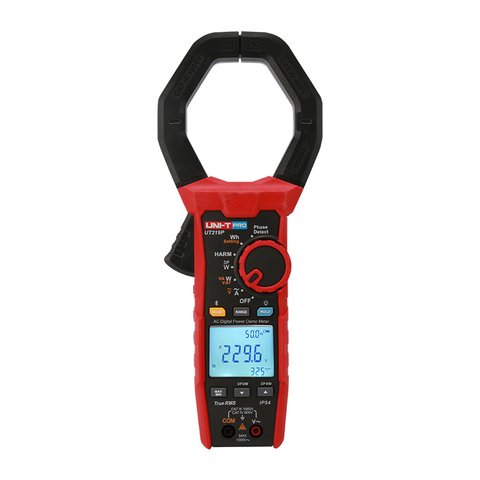

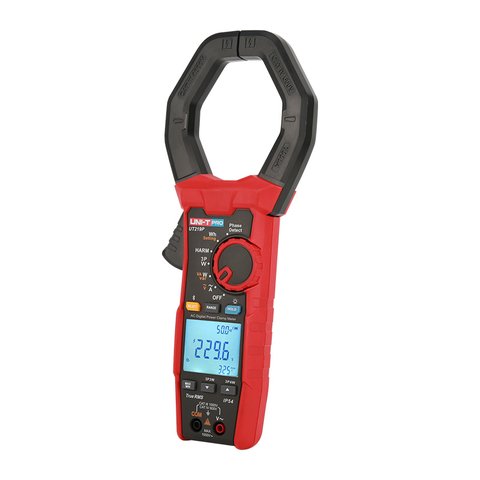

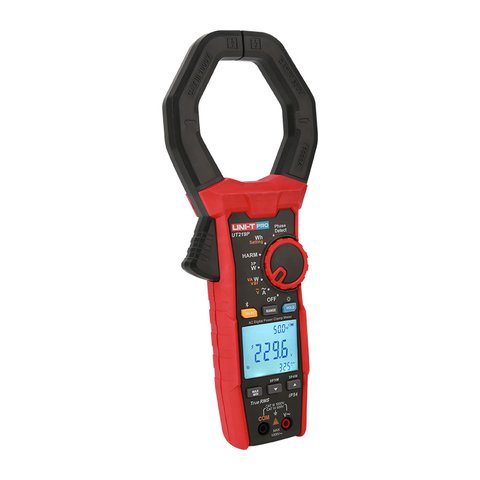

UNI-T UT219P – це інтелектуальні, портативні та надійні струмовимірювальні кліщі для вимірювання змінної напруги, змінного струму, фактичної потужності, повної потужності, реактивної потужності, коефіцієнта потужності, кута зсуву фази, якості електроенергії, частоти, послідовності чергування фаз, загального гармонійного спотворення, синусоїдальної складової тощо.
Прилад проводить вимірювання у різних режимах (однофазному, трифазному трижильному та трифазному чотирижильному). Завдяки функції Bluetooth, результати вимірювань можна відстежувати та записувати за допомогою мобільного телефону та планшета, а також створювати звіти.
Простота керування, стабільна робота та висока точність вимірювань дозволяють використовувати UT219P у різних галузях, наприклад, при обслуговуванні сонячних електростанцій, виробництві двигунів та вимірюванні потужності/гармонік електрообладнання та розподільчих щитів у житлових приміщеннях.
| Функція | Діапазон | Точність |
|---|---|---|
| Змінний струм | 1000 А | ±(1,5%+3) |
| Змінна напруга | 1000 В | ±(0,7%+3) |
| Потужність (однофазний режим) | 1000 кВт | ±(1,7%+5) |
| Потужність (трифазний трижильний режим) | 1732 кВт | |
| Потужність (трифазний чотирижильний режим) | 3000 кВт | |
| Частота напруги мережі | 15 Гц ~ 1000 Гц | ±(0,3%+3) |
| Кут зсуву фаз (-180° ~ 179,9°) | 15 Гц ~ 40 Гц | ±5° |
| 40 Гц ~ 70 Гц | ±3° | |
| 70 Гц ~ 1000 Гц | ±5° | |
| Коефіцієнт потужності | -1 ~ 1 | залежить від точності фазового кута |
| Загальні характеристики | ||
| Макс. розкриття губок кліщів | 75 мм | |
| Визначення послідовності фаз | √(80 В~1000 В) | |
| Позитивне та негативне | ||
| Вимірювання пікового значення змінного/постійного струму | √ | |
| Гармонійне вимірювання | 32 рази | |
| Спосіб зображення даних | РК-дисплей | |
| 4 види результатів одночасно | ||
| Розрядність дисплея | 9999 | |
| Bluetooth-застосунок | √ | |
| True RMS | √ | |
| Індикація перенавантаження | √ | |
| Індикація високої напруги | √ | |
| Попередження про високовольтне перенавантаження | √ | |
| Індикація низького заряду батареї | √ | |
| Утримання даних | √ | |
| Автовимкнення | приблизно через 15 хвилин | |
| Макс/Мін | √ | |
| Категорія перенапруги | CAT III 1000V/CAT IV 600V | |
| Сертифікати | CE, UKCA, cETLus | |
Завантажити посібник користувача для UNI-T UT219P (англ.).
| Тип |
|
| Розрядність |
|
| Змінна напруга |
|
| Ємність |
|
| Постійний струм |
|
| Частота |
|
| Температура |
|
| Потужність |
|
| Підсвічування дисплею |
|
| Аналогова гістограма |
|
| Постійна напруга |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Змінний струм |
|
| Трифазне вимірювання напруги |
|
| Опір |
|
| NCV |
|
| Діаметр обхвату |
|
Активну, повну й реактивну потужність, коефіцієнт потужності в межах -1 ~ 1, кут зсуву фаз від -180° до 179,9°, гармоніки до 32-ї, коефіцієнт нелінійних спотворень і послідовність чергування фаз. Однофазна потужність міряється до 1000 кВт з похибкою ±(1,7%+5) при струмі до 1000 А і напрузі до 1000 В. Це вже не струмові кліщі в звичному сенсі, а портативний аналізатор якості електроенергії.
У трьох: однофазній, трифазній трижильній і трифазній чотирижильній. Межа потужності відповідно 1000 кВт, 1732 кВт і 3000 кВт. Одним приладом можна зняти навантаження і на однофазному вводі квартири, і на трифазному живленні цеху без нейтралі, і на чотирипровідній схемі з нейтраллю. Послідовність фаз визначається в діапазоні від 80 В до 1000 В із зазначенням позитивного чи негативного порядку.
Bluetooth 5.0 зв'язує прилад зі смартфоном або планшетом: показання пишуться в застосунок, з них будуються звіти, і не треба переписувати цифри вручну. Друга, менш очевидна перевага в тому, що можна відійти від обладнання під напругою, поки кліщі залишаються на кабелі. Для тривалих спостережень за навантаженням і гармоніками це знімає потребу в окремому реєстраторі.

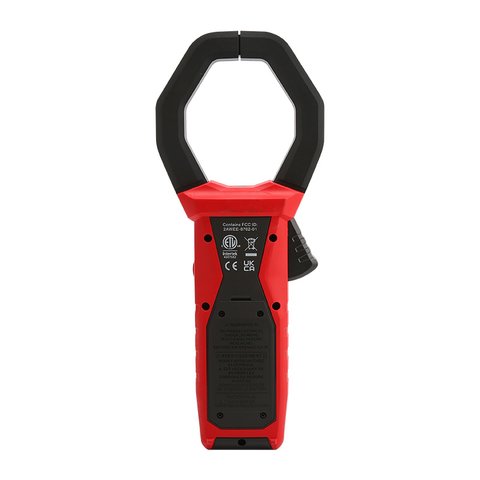

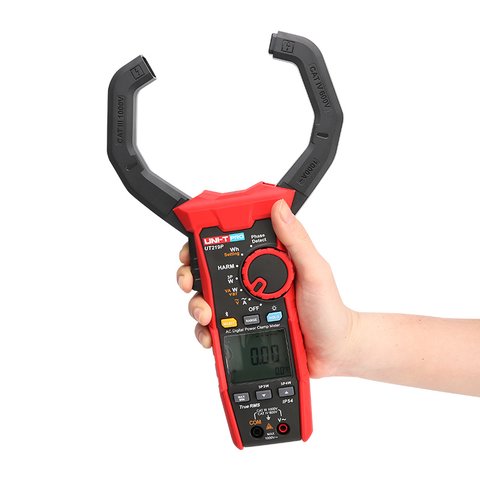

У приладу категорія перенапруги CAT III 1000V і CAT IV 600V, ступінь захисту корпусу IP54, сертифікати CE, UKCA та cETLus. Максимальне розкриття губок 75 мм — це найбільший просвіт серед кліщів серії, розрахований на ввідні кабелі та шини розподільних щитів. Разом із індикацією перенавантаження, високої напруги й попередженням про високовольтне перенавантаження прилад придатний для роботи на вводі й у щитових.
Чотири види результатів водночас при розрядності дисплея 9999. Для аналізу потужності так і треба: напругу, струм, потужність і коефіцієнт потужності треба бачити разом, бо кожне число окремо мало що говорить про режим навантаження. Частота мережі міряється в діапазоні 15 Гц ~ 1000 Гц з похибкою ±(0,3%+3), є утримання даних, режими Макс/Мін і автовимкнення приблизно через 15 хвилин.
