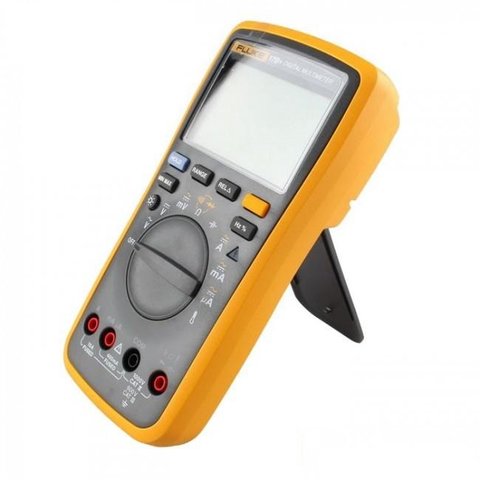

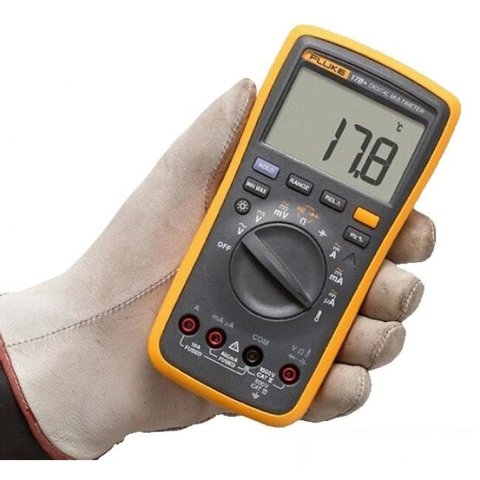

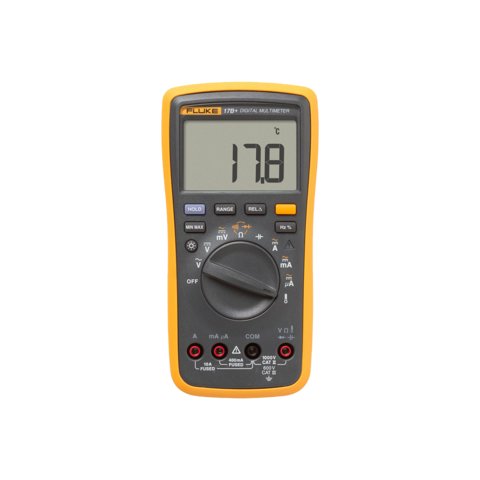

Fluke 17B+ (6101348) – це міцний, надійний та точний цифровий мультиметр. З його допомогою можна виміряти постійну та змінну напругу, постійний та змінний струм, опір, частоту, ємність та температуру. Також він використовується для перевірки провідності кола та тестування діодів.
В мультиметрі Fluke 17B+ передбачена функція захисту всіх вимірювальних входів від перевищення рівня вимірюваної напруги понад 1000 В. Прилад оснащений великим РК-дисплеєм з яскравим білим підсвічуванням, що дозволяє проводити вимірювання в умовах недостатнього освітлення.
| Функція | Діапазон | Похибка |
|---|---|---|
| Змінна напруга | 0,1 мВ - 1000 В | ± (1.0 % + 3) |
| Постійна напруга | 0,1 мВ - 1000 В | ± (0.5 % + 3) |
| Опір | 0,1 Ом - 40 МОм | ± (0.4 % + 2) |
| Змінний струм | 0,1 мА - 10 А | ± (1.5 % + 3) |
| Постійний струм | 0,1 мА - 10 А | ± (1.0 % + 3) |
| Ємність | 0,01 нФ - 100 мкФ | ± (2.0 % + 5) |
| Температура | -55°С - 400°С | ± (2.0 % + 1°C) |
| Частота | 10 Гц - 100 кГц | ± (0.1 % + 3) |
| Загальні характеристики | ||
| Максимальна напруга між клемою та заземленням | 1000 В | |
| Дисплей | РК, розрядність 4000, швидкість оновлення: 3 рази/с | |
| Живлення | 2 батареї AA, NEDA 15A / IEC LR6 | |
| Термін служби батареї | 500 годин (50 годин в режимі перевірки світлодіодів без навантаження) |
|
| Робоча температура | від 0 °C до 40 °C | |
| Температура зберігання | від -30 °C до 60 °C | |
| Відносна вологість | ≤90 % без конденсації при температурі від 10 °C до 30 °C ≤75 % при температурі від 30 °C до 40 °C |
|
| Висота над рівнем моря робоча | 2000 м | |
| Висота над рівнем моря зберігання | 12000 м | |
| Температурний коефіцієнт | 0,1 x (зазначена точність)//°C (<18 °C або >28 °C) | |
| Габарити | 183 × 91 × 49,5 мм | |
| Вага | 455 г | |
| Захист від вологи та пилу | IP 40 | |
| Категорія безпеки | IEC 61010-1, IEC61010-2-030 600 V CAT III, 1000 В CAT II, Рівень забруднення 2 | |
Завантажити інструкцію користувача для Fluke 17B+.
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Ємність |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| NCV |
|
| Тестування батарей |
|

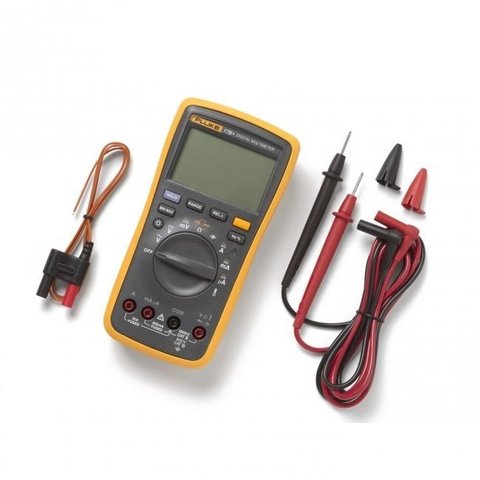

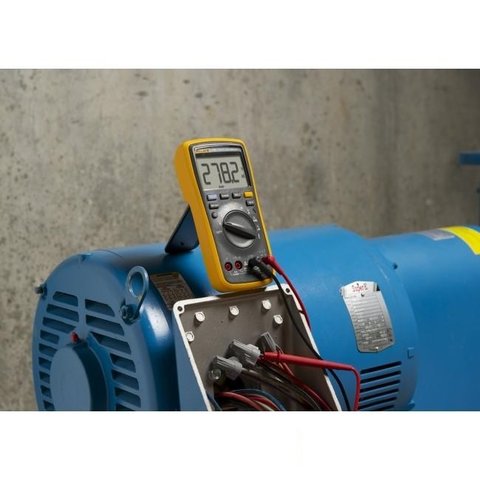

Від -55 до 400 °C із похибкою ±(2,0% + 1 °C), термопара входить у комплект разом зі щупами й батарейками. Діапазон розрахований на обмотки двигунів, радіатори, підшипники й повітропроводи, тобто на типову теплову діагностику електрообладнання. Для металургійних температур він завузький, а от нижня межа дозволяє контролювати холодильні контури. Прилад також міряє частоту від 10 Гц до 100 кГц.
Обидва тримають напругу до 1000 В і міряють температуру, а розходяться в роздільності й струмі. Fluke 17B+ має дисплей на 4000 відліків і струмові діапазони до 10 А, у <a href="{{p,894016}}">UNI-T UT89XD</a> дисплей на 6000 відліків і струм до 20 А. Натомість Fluke 17B+ живиться від двох елементів АА з ресурсом 500 годин, що для виїздів на кілька днів без доступу до магазину має значення.
Прилад подає напругу, достатню для відкриття світлодіода, і дозволяє перевірити його справність без окремого блока живлення чи резистора. Режим виділений окремо саме тому, що звичайного тесту діода для світлодіодів недостатньо: у них пряме падіння напруги вище. Ціна цієї зручності в живленні: у цьому режимі без навантаження ресурс двох елементів АА падає з 500 до 50 годин, тому лишати прилад увімкненим не варто.
Діапазон опору від 0,1 Ом до 40 МОм із похибкою ±(0,4% + 2), і це найточніша функція приладу. Нижня межа в десяту долю ома дозволяє оцінювати перехідний опір контактів і цілісність обмоток, верхня в сорок мегаом закриває перевірку ізоляції на пробій, хоча <a href="{{pt,234}}">мегаомметра</a> не заміняє. По постійній напрузі похибка ±(0,5% + 3), по змінній ±(1,0% + 3), по постійному струму ±(1,0% + 3).
