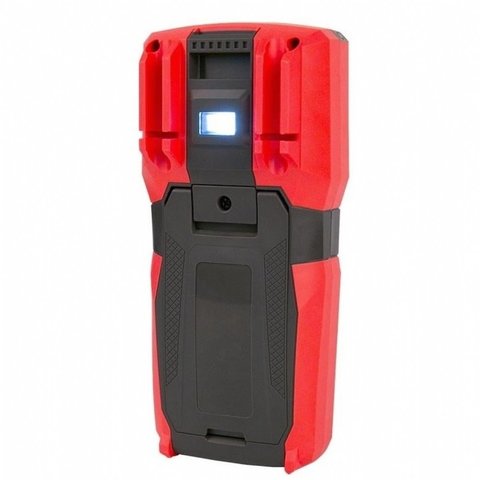

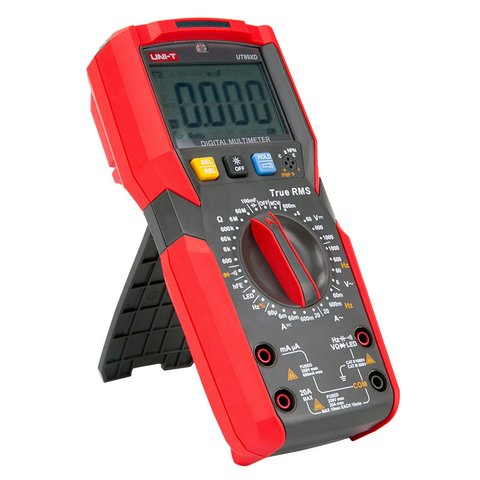

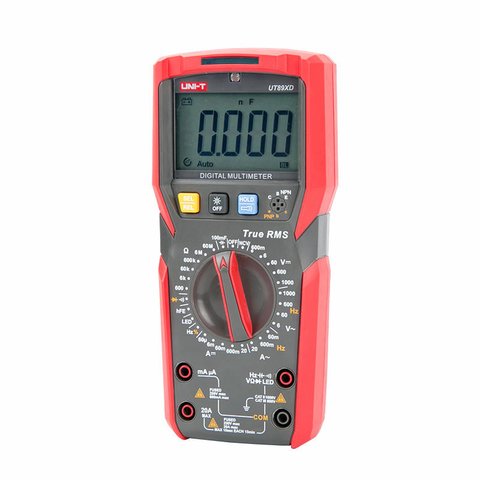

UNI-T UT89XD – це надійний портативний мультиметр з функцією True RMS вимірювання. Він може вимірювати постійну/змінну напругу до 1000 В, постійний/змінний струм до 20 А, опір, ємність, частоту, перевіряти діоди та світлодіоди, транзистори, провідність кола, безконтактно вимірювати напругу, швидко і точно визначати нейтральний провід та провід під напругою. Обладнаний звуковим та світловим сигналами, ліхтариком та автоматичним підсвічуванням, цей мультиметр може використовуватись в темряві.
| Функція | Діапазон | Похибка |
|---|---|---|
| Постійна напруга | 600 мВ / 6 В / 60 В / 600 В / 1000 В | ±(0.5%+2) |
| Змінна напруга | 6 В / 60 В / 600 В / 1000 В | ±(0.8%+5) |
| Постійний струм | 60 мкА / 6 мА / 60 мА / 600 мА / 20 A | ±(0.8%+8) |
| Змінний струм | 60 мА / 600 мА / 20 A | ±(1%+12) |
| Опір | 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 МОм / 60 МОм | ±(0.8%+3) |
| Ємність | 6 нФ / 60 нФ / 600 нФ / 6 мкФ / 60 мкФ / 600 мкФ / 6 мФ / 60 мФ / 100 мФ | ±(2.5%+20) |
| Частота | 9.999 Гц / 9.999 МГц | ±(0.1%+4) |
| Прогальність | 0.1%~99.9% | ±(2%+5) |
| Частотна характеристика змінної напруги | 45~1000 Гц | |
| Частотна характеристика змінного струму | 45~1000 Гц | |
| Загальні характеристики | ||
| Частота вибірки | 3 рази/c | |
| Живлення | батарея 1,5 В (R03) × 4 | |
| Дисплей | РКД, 61 × 36 мм, 6000-розрядний | |
| Габарити | 189 × 89 × 53 мм | |
| Вага | 345 г | |
Завантажити посібник користувача для UNI-T UT89XD (англ.).
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Ємність |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| NCV |
|
| Тестування батарей |
|
Замість простого «є напруга чи ні» прилад працює у двох діапазонах чутливості, і за яскравістю індикації можна відрізнити фазний провід від нейтрального, не торкаючись жил. Це прискорює розбирання незнайомої розводки: спершу безконтактно локалізуєте фазу в пучку, і лише потім лізете щупами в конкретну точку. Для остаточної перевірки є ще контактна функція визначення фази.
Так, окремий режим тестування світлодіодів є, і це не те саме, що звичайна перевірка діодів. У світлодіода пряме падіння напруги значно вище, тому стандартний діодний тест часто просто не пробиває перехід і показує обрив на цілком робочому елементі. UT89XD подає достатню напругу, світлодіод засвічується, і видно, що він живий. Транзистори прилад також перевіряє.
Постійний струм: 60 мкА, 6 мА, 60 мА, 600 мА і 20 А з похибкою ±(0,8 %+8). Змінний міряється лише від 60 мА, діапазони 60 мА, 600 мА і 20 А з похибкою ±(1 %+12). Мікроамперні змінні струми приладу недоступні, і це варто врахувати при роботі з датчиками. Верхня межа 20 А спільна для обох режимів, частотна характеристика 45-1000 Гц.
Ні, температури в UT89XD немає. Прилад міряє напругу, струм, опір, ємність, частоту, прогальність і перевіряє напівпровідники. Якщо потрібен той самий корпус, ті самі 20 А і True RMS, але з температурою, дивіться <a href="{{p,886900}}">UT89X</a>: там діапазон -40...1000 °C і термопара K-типу вже в комплекті. Решта характеристик у моделей практично збігається.
