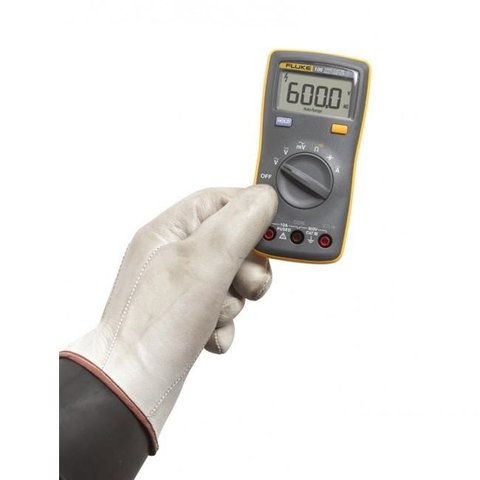

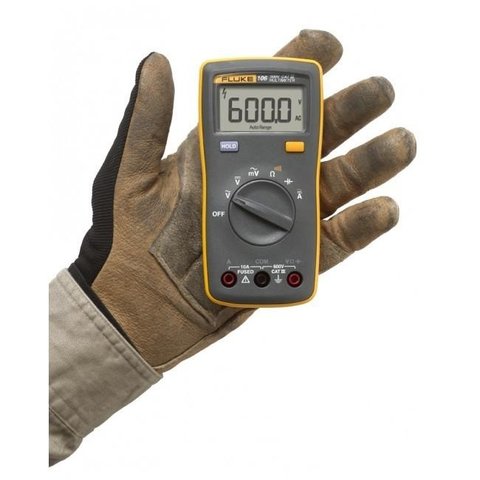

Fluke 106 – це цифровий мультиметр, що відрізняється компактними розмірами, безпекою та комфортом використання. З його допомогою ви зможете виміряти постійну та змінну напругу до 600 В, опір до 40 МОм, ємність до 1000 мкФ та силу постійного і змінного струму до 10 А.
| Функція | Діапазон | Похибка |
|---|---|---|
| Змінна напруга | 6,000 В 60,00 В 600,0 В |
± (1.0 % + 3) |
| Постійна напруга | 6,000 В 60,00 В 600,0 В |
± (0,5% + 3) |
| Опір | 400,0 Ом 4,000 кОм 40,00 кОм 40,00 кОм 4,000 МОм 40,00 МОм |
± (0,5 % + 3) ± (0,5 % + 2) ± (0,5 % + 2) ± (0,5 % + 2) ± (0,5 % + 2) ± (1,5% + 3) |
| Змінний струм | 4,000 А 10,00 А |
± (1.5 % + 3) |
| Постійний струм | 4,000 А 10,00 А |
± (1.5 % + 3) |
| Ємність | 50,00 нФ 500,0 нФ 5,000 мкФ 50,00 мкФ 500,0 мкФ 1000 мкФ |
± (2 % + 5) ± (2 % + 5) ± (5 % + 5) ± (5 % + 5) ± (5 % + 5) ± (5 % + 5) |
| Загальні характеристики | ||
| Максимальна напруга між клемою та заземленням | 600 В | |
| Дисплей | розрядність 6000, швидкість оновлення: 3 рази/с | |
| Живлення | 2 батареї AAA, NEDA 24 А, IEC LR03 | |
| Термін служби батареї | мінімум 200 годин | |
| Робоча температура | від 0 °C до 40 °C | |
| Температура зберігання | від -30 °C до +60 °C | |
| Висота над рівнем моря робоча | 2000 м | |
| Висота над рівнем моря зберігання | 12000 м | |
| Температурний коефіцієнт | 0,1 x (зазначена точність)//°C (<18 °C або >28 °C) | |
| Ударостійкість | падіння з висоти 1 м | |
| Габарити | 142 × 69 × 28 мм | |
| Вага | 200 г | |
| Захист від вологи та пилу | IP 40 | |
| Категорія безпеки | IEC 61010-1: 600 В CAT III, ступінь забруднення 2 | |
Завантажити інструкцію користувача для Fluke 106.
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Ємність |
|
| NCV |
|
| Тестування батарей |
|
При розмірах 142 × 69 × 28 мм прилад лишає повний базовий набір: змінна й постійна напруга до 600 В, змінний і постійний струм до 10 А, опір та ємність. Дисплей на 6000 відліків з оновленням тричі на секунду, тобто роздільність не гірша за настільні моделі того ж класу. Корпус витримує падіння з висоти 1 м. Живлення від двох батарейок ААА, ресурс не менше 200 годин.
Це свідома економія на габаритах і живленні: підсвічування вимагає місця й струму, а прилад працює від двох елементів ААА і має вміщатися в долоню. Наслідок практичний, і його варто врахувати заздалегідь: у шафі, підвалі чи за обладнанням показання доведеться підсвічувати ліхтариком. Якщо роботи часто йдуть у темряві, у серії є моделі з білим підсвічуванням, наприклад <a href="{{p,887227}}">Fluke 114</a>.
Похибка становить ±(0,5% + 3) на діапазонах 6, 60 і 600 В. На змінній напрузі тих самих діапазонів вона ±(1,0% + 3), на струмових діапазонах 4 і 10 А для обох родів струму ±(1,5% + 3). Для кишенькового приладу це нормальний рівень: він дозволяє впевнено відрізнити просідання живлення від норми, але не годиться для метрологічного контролю. Температурний коефіцієнт 0,1 від зазначеної точності на градус.
Гранична напруга між будь-якою клемою та землею становить 600 В. Це та цифра, яка визначає, у яких колах прилад можна застосовувати: побутова й трифазна мережа 400 В у неї вкладаються, а кола вище шестисот вольт уже поза межами. Робочий діапазон температур від 0 до 40 °C, зберігання від -30 до +60 °C, робоча висота над рівнем моря до 2000 м. Струмові входи захищені запобіжником FAST на 11 А та 1000 В.
