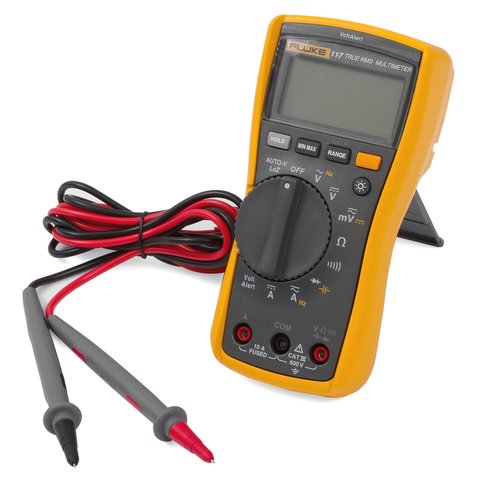

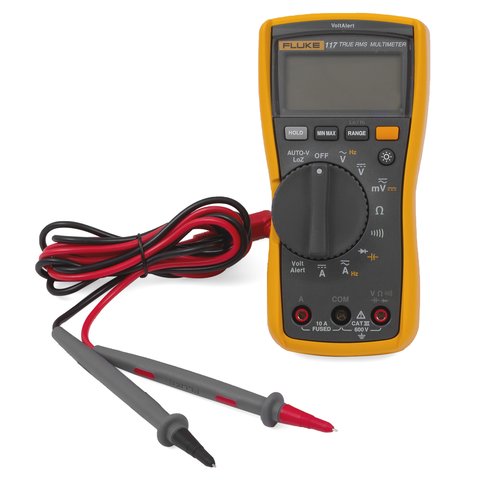

Fluke 117 – це універсальний компактний цифровий мультиметр. З його допомогою ви можете вимірювати силу постійного та змінного струму в широкому діапазоні, напругу, частоту, опір та ємність, а також перевіряти діоди та провідність кола.
Головна особливість цієї моделі – функція дистанційного виявлення напруги VoltAlert. Це дозволяє відстежувати розташування прихованої проводки, не використовуючи для цього окремий індикатор. Також для підвищення безпеки струмових вимірювань, вхід мультиметра Fluke 117 захищений від перевантажень плавким запобіжником.
| Функція | Діапазон |
|---|---|
| Змінна напруга | 600 В |
| Постійна напруга | 600 В |
| Ємність | 9999 мкФ |
| Змінний струм | 10 А |
| Постійний струм | 10 А |
| Опір | 40 МОм |
| Частота | 999 Гц |
| Загальні характеристики | |
| Категорія безпеки | CAT III 600 В |
| Запобіжник на вході | 11 А, 1000 В FAST Fuse (Fluke PN 803293) |
| Дисплей | цифровий: 6000-розрядний, 4 оновлення в секунду |
| Гістограма | 33 сегменти, 32 оновлення в секунду |
| Робоча температура | від -10°C до +50°C |
| Температура зберігання | від -40°C до +60°C |
| Живлення | батарея 9 В, NEDA 1604A або IEC 6LR61 |
| Час роботи батареї | близько 400 годин без підсвічування |
| Габарити | 167 × 84 × 46 мм |
| Вага | 550 г |
Завантажити інструкцію користувача для Fluke 117.
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Ємність |
|
| Частота |
|
| NCV |
|
| Тестування батарей |
|
Це безконтактний детектор напруги в корпусі мультиметра: прилад реагує на змінне поле поблизу провідника, тому наявність напруги перевіряється без дотику до струмоведучих частин і без переставляння щупів. Практична послідовність виглядає так: спершу VoltAlert показує, чи лінія жива, і лише потім щупи заходять у коло для точного вимірювання. Разом із AutoVolt це знімає потребу вручну вибирати рід струму.
Безперервно прилад тримає 10 А, а 20 А допускаються короткочасно, до 30 секунд. Обмеження теплове: шунт і запобіжник розсіюють потужність, і при подвійному струмі нагрів іде швидко. Звідси наслідок: пусковий струм двигуна чи компресора зафіксувати можна, а тримати прилад у колі з таким навантаженням постійно не вийде. На вході стоїть запобіжник на 11 А та 1000 В типу FAST.
Набір функцій зібраний саме під цю роботу: AutoVolt сам визначає рід струму, вимірювання з низьким вхідним опором гасить наведену напругу на відключених лініях, VoltAlert перевіряє живлення без дотику, а категорія безпеки CAT III 600 В відповідає розподільним щитам. Додається ємність до 9999 мкФ для перевірки пускових конденсаторів і частота до 999 Гц. Корпус розрахований на роботу однією рукою.
Швидкодійний запобіжник на 11 А та 1000 В, у документації Fluke він проходить під номером 803293. Номінал вищий за робочі 10 А безперервного струму, тому короткочасні 20 А він пропускає, а при справжньому перевантаженні розриває коло. Замінювати його на звичайний побутовий запобіжник того самого струму не можна: у мультиметрі категорії CAT III важлива саме здатність гасити дугу при 1000 В.
Функціонально вони близькі, обидва мають режим низького імпедансу й дисплей на 6000 відліків. Розходяться по стійкості й запасу напруги: Fluke 117 має категорію CAT III 600 В, а <a href="{{p,903501}}">UNI-T UT195M</a> захищений за стандартом IP65, витримує падіння з висоти 2 метри й міряє постійну напругу до 1000 В із похибкою ±(0,5%+3). Якщо роботи йдуть у пилу та вологості, визначальним стає корпус, а не набір функцій.
