Цифровий осцилограф SIGLENT SDS2302
Код: 850730
Цифровий осцилограф SIGLENT SDS2302
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
Знято з виробництва
Все про товар
Відео
9 кг 110, 220 V Гарантія: 12 місяців
Настільний 2-канальний цифровий осцилограф змішаних сигналів зі смугою пропускання 300 МГц, частотою дискретизації 2 ГВиб/с, пам'яттю 28 МБ. Вбудований генератор сигналів. Логічний аналізатор. Читати далі
Опис

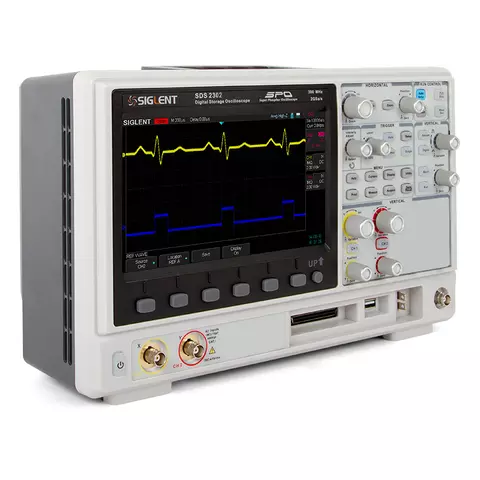

SIGLENT SDS2302 – це двоканальний цифровий осцилограф з максимальною смугою пропускання 300 МГц. 8-дюймовий кольоровий рідкокристалічний TFT дисплей осцилографа забезпечує яскраве і чітке відображення осцилограм, а кнопки з підсвічуванням додають зручності при користуванні приладом. SIGLENT SDS2302 має 28 MБ пам'яті і забезпечує швидкість захоплення до 110 000 осцилограм в секунду.
Особливості
- Смуга пропускання: 300 МГц.
- 2 канали.
- Частота дискретизації в реальному часі: 2 Гвиб/с.
- Пам'ять: 28 МБ.
- Вбудований генератор сигналів.
- логічний аналізатор.
- Використання комплексної технології Super Phosphor Oscilloscope, що підвищує швидкість і точність вимірювань.
- Вертикальна чутливість: 2 мВ/под - 10 В/под.
- Типи синхронізації: Edge, Pulse, Video, Slope, Interval, Runt, Window, Pattern, DropOut, Series Protocol Trigger.
- 8-дюймовий кольоровий TFT РК дисплей.
- Підтримка HDTV синхронізації.
- Функція історії і сегментація пам'яті до 80 000 кадрів.
- Апаратна функція масштабування.
- Швидкісний вихід Pass/Fail.
- 32 типи автоматичних вимірювань з підтримкою виведення статистики вимірювань.
- Математичні операції (ШПФ, диференціал, інтеграл і квадратний корінь)
- Інтерфейси: USB хост, USB пристрій (USBTMC, PictBridge, LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT.
- Багатомовний інтерфейс.
Відео
Технічні характеристики
| Смуга пропускання | 300 МГц | |
| Канали | 2 | |
| Частота Дискретизації | макс: 2 ГВиб/с | |
| Глибина пам'яті | 28 МБ | |
| Діапазон вертикальної чутливості | 2 мВ/под – 10 В/под | Вертикальна роздільна здатність | 8 біт |
| Період наростання | ≤1,2 нс | |
| Діапазон часової розгортки | 1,0 нс/под – 50 с/под | |
| Математичні операції | A+B, A-B, AxB, A/B, FFT, Diff, Intg, Sqrt | |
| Типи синхронізації | Edge, Pulse, Video, Slope, Interval, Runt, Window, Pattern, DropOut, Series Protocol Trigger | |
| Збереження осцилограм | Внутр. пам'ять: 2 опорні осцилограми, 20 налаштувань, 20 осцилограм (збереження/відтворення) | |
| Вхід | DC, AC, GND | |
| Загальні характеристики | ||
|---|---|---|
| Дисплей | 8-дюймовий кольоровий TFT РК дисплей (800 × 480) | |
| Інтерфейси | USB хост (підтримка USB-GPIB), USB пристрій, LAN, EXT TRIG, Aux (TRIG OUT/Pass/Fail) | |
| Живлення | 100 ~ 240 В AC | |
| Вага | 3,5 кг | |
| Розміри | 352 × 112 × 224 мм | |
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для SIGLENT SDS2302.
Комплектація
- Осцилограф SIGLENT SDS2302 (1 шт.)
- Щупи 1:1/10:1 (2 шт.)
- Кабель USB (1 шт.)
- Кабель живлення (1 шт.)
- Диск з інструкцією і ПЗ (1 шт.)
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
