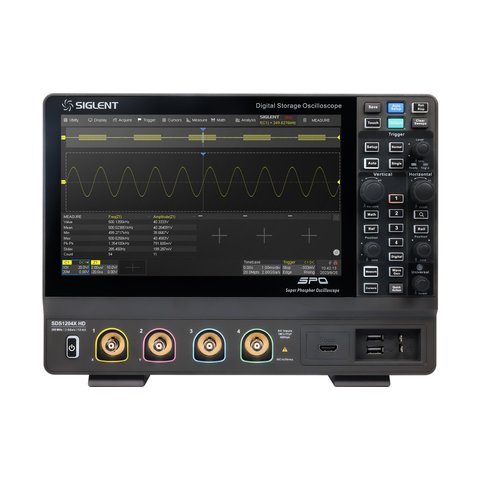

Цифровий осцилограф SIGLENT SDS1204X HD

SIGLENT SDS1204X HD – це цифровий чотириканальний осцилограф з високою роздільною здатністю, оснащений 12-розрядним аналого-цифровим перетворювачем з частотою дискретизації 2 Гвиб/с і зовнішнім інтерфейсом з мінімальним рівнем шуму 70 мкВ. Він має смугу пропускання 200 МГц і максимальну глибину пам'яті 100 МБ.

Пристрій використовує технологію SPO від SIGLENT з максимальною швидкістю захоплення осцилограм до 120 000 осц/с (у звичайному режимі, до 500 000 осц/с у режимі сегментованої вибірки), функцією 256-рівневої градації інтенсивності осцилограм та температурним градієнтом. Також осцилограф оснащений інноваційною цифровою системою запуску з високою чутливістю і низьким рівнем тремтіння. Система запуску підтримує кілька потужних режимів, зокрема запуск за послідовною шиною.

Інструменти запису історії сигналів, функції пошуку та навігації, тесту за маскою, побудови діаграм Боде, аналізу потужності, дають змогу захоплювати, зберігати й аналізувати розширені записи сигналів. Серед інших особливостей моделі SDS824X HD – широкий набір вимірювальних і математичних функцій, генератор сигналів довільної форми 25 МГц (опція), а також послідовне декодування.

Ємнісний сенсорний екран з діагоналлю 10,1 дюйма підтримує мультитач-жести та має зручний дизайн користувацького інтерфейсу, що значно підвищує ефективність роботи. Він також підтримує керування мишкою та віддалене вебкерування через LAN.

Апаратно-прискорений ШПФ підтримує роботу з обсягом даних до 2 Мточок. Це забезпечує високу частотну роздільну здатність за швидкої швидкості оновлення. Функція ШПФ також підтримує різні віконні функції, що дозволяє адаптуватися до різних вимог вимірювання спектра. Три режими (Нормальний, Усереднення і Максимальне утримання) задовольняють різні потреби при спостереженні за спектром потужності. Підтримуються автоматичне виявлення піків і маркери.

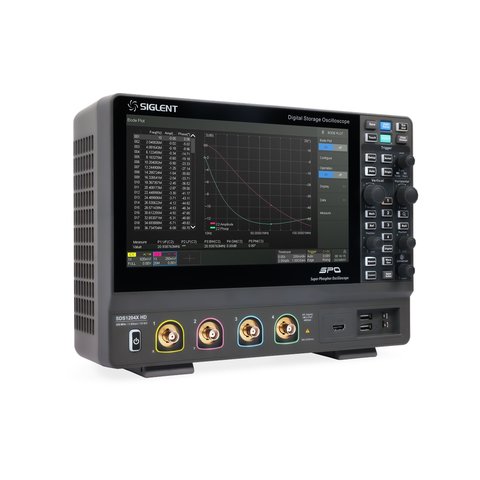

Прилад здатний керувати USB AWG-модулем або незалежним генератором сигналів SIGLENT SDG, сканувати амплітудно-фазову характеристику пристрою і зображати дані у вигляді діаграми Боде. Також доступний режим Vari-level для точного вимірювання коефіцієнта придушення пульсацій живлення (PSRR).

Особливості

• 12-розрядна висока роздільна здатність:
  • 12-бітові аналого-цифрові перетворювачі з частотою дискретизації до 2 Гвиб/с
  • зовнішній інтерфейс з мінімальним рівнем шуму 70 мкВ (середньоквадратичне значення) за смуги пропускання 200 МГц
  • 4 аналогові канали, смуга пропускання до 200 МГц
• SPO-технологія:
  • Швидкість захоплення осцилограм: до 120 000 осц/с (стандартний режим) і 500 000 осц/с (режим сегментованої вибірки)
  • Підтримка 256 рівнів градації інтенсивності осцилограми, температурний градієнт
  • Глибина пам'яті до 100 млн точок
  • Цифрова система запуску
• Інтелектуальний запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
• Запуск і декодування послідовної шини, підтримка протоколів I²C, SPI, UART, CAN, LIN, CAN FD (лише декодування), FlexRay (лише декодування)
• Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 80 000) відповідно до умов запуску, заданих користувачем (з дуже коротким періодом простою між сегментами)
• Функція запису осцилограм в історію (макс. довжина запису осцилограм – 80 тис кадрів)
• Понад 50 типів автоматичних вимірювань, підтримка підрахунку статистики з гістограмою, треку, тренду, логічних операцій, математичних операцій, історії, відносних вимірювань
• 4 індикації математичних операцій (ШПФ 2 млн точок, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний корінь тощо), підтримка редактора формул
• Багато функцій аналізу даних: пошук, навігація, лічильник, графік Боде, аналіз потужності
• Високошвидкісна апаратна функція перевірки масок з інструментом Mask Editor для створення користувацьких масок
• 16 цифрових каналів (опція)
• Генератор сигналів 25 МГц (опція)
• Ємнісний сенсорний 10,1-дюймовий TFT РК-дисплей з роздільною здатністю 1024×600 (підтримує мультитач-жести)

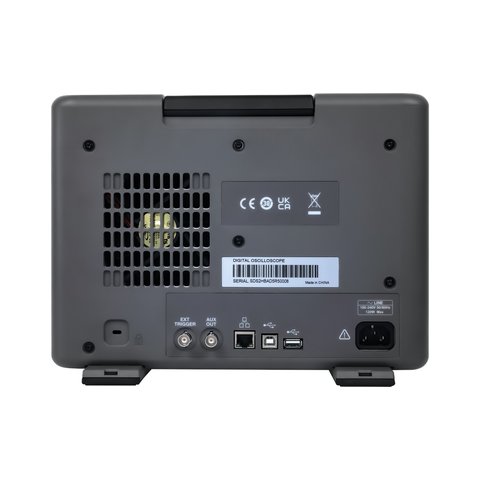

• Широкий вибір інтерфейсів: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Вбудований вебсервер підтримує дистанційне керування через порт LAN за допомогою веббраузер
• Підтримка команд дистанційного керування SCPI
• Підтримка бездротової миші та клавіатури

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для SIGLENT SDS1204X HD (англ.).

Комплектація

• Цифровий осцилограф SIGLENT SDS1204X HD — 1 шт.
• USB-кабель — 1 шт.
• Пасивний щуп (200 МГц) PP215 — 4 шт.
• Кабель живлення — 1 шт.
• Короткий посібник — 1 шт.
• Сертифікат калібрування — 1 шт.
