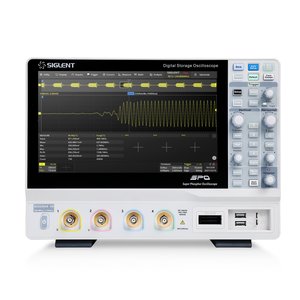

Прибор разбивает запись на отдельные кадры и пишет в них лишь события, отвечающие условию запуска, пропуская паузы. Восемьдесят тысяч сегментов означают, что можно собрать десятки тысяч последовательных пакетов или срабатываний и потом перебирать их поодиночке. Столько же кадров держит функция записи истории осциллограмм. Для редких сбоев это основной рабочий инструмент прибора.
Да, отдельным модулем USB AWG: один канал с полосой до 25 МГц, частотой дискретизации 125 МГц, длиной формы волны 16 кБ и изолированным выходом. Изоляция здесь существенна — она снимает проблему общей земли при работе со схемами, имеющими собственный потенциал. Модуль опциональный, как и 16-канальный логический блок с записью до 10 Мб.
Четыре расчетные трассы одновременно, БПФ на 2 млн точек, фильтрация, четыре арифметических действия, интеграл, производная, корень, логарифмы и экспонента, модуль, знак, интерполяция и удержание максимума. Такой набор позволяет посчитать мгновенную мощность как произведение напряжения на ток или получить заряд интегрированием тока прямо на экране, не выгружая данные в компьютер.
Практическая граница примерно такая: если самый быстрый сигнал в схеме имеет фронт короче нескольких наносекунд, запас по полосе нужен, иначе осциллограф покажет фронт длиннее, чем он есть. Для шин на несколько мегабит и силовой электроники хватает и <a href="{{p,917685}}">SIGLENT SDS1104X HD</a> с полосой 100 МГц. Остальные характеристики у этих моделей совпадают, включая 12 бит и 2 Гвыб/с.
