Двоканальний цифровий осцилограф зі смугою пропускання 200 МГц, частотою дискретизації 1 Гвиб/с, 7" дисплеєм і можливістю запису до 30,000 осцилограм/с.
ID: 8948287.5 кг110, 220
Опис

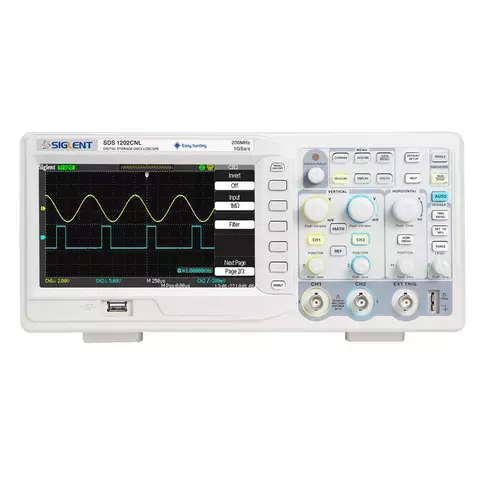

Цифровий осцилограф SIGLENT SDS1202CNL – компактний двоканальний цифровий осцилограф зі смугою пропускання 200 МГц. 7-дюймовий кольоровий рідкокристалічний TFT-дисплей осцилографа забезпечує яскраве та чітке відображення осцилограм, а кнопки з підсвічуванням додають зручності у використанні. Глибина пам'яті 5 кБ/канал дозволяє зберігати до 20 осцилограм та 20 налаштувань. SIGLENT SDS1202CNL має багатомовний інтерфейс користувача та вбудовану довідкову систему.
Цифровий осцилограф SIGLENT SDS1202CNL – хороший вибір для промислового контролю та вимірювань, досліджень, створення, тестування та налагодження електронних схем. Також може використовуватись в освітніх цілях.
Особливості
Смуга пропускання: 200 МГц
Кількість каналів: 2 + 1 зовнішній канал
Частота дискретизація в режимі реального часу: 1 Гвиб/с
Частота дискретизації в еквівалентному режимі: 50 Гвиб/с
Глибина пам'яті: 5 кБ/канал
Вертикальна чутливість: 2 мВ/под – 5 В/под
Різні режими синхронізації: Edge, Pulse, Video, Slope, Alternative
7-дюймовий кольоровий TFT РК-дисплей для яскравого та чіткого відображення
Кнопки з підсвічуванням
Спеціальний цифровий фільтр
Інтерфейс: USB Host, USB Device, RS-232.
Вхід функції "тест пройдено/не пройдено"
Прямий друк на принтерах, сумісних з PictBridge через USB-інтерфейс
Компактний дизайн для економії місця на робочому столі.
Відеоогляд цифрових осцилографів SIGLENT серії SDS1000
Ми представляємо відеоогляд осцилографів SIGLENT серії SDS1000 на прикладі цифрового осцилографа SIGLENT SDS1102CML.
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Технічні характеристики
Смуга пропускання
200 МГц
Канали
2 + 1 зовн.
Частота дискретизації в реальному часі
1 Гвиб/с (кожний канал)
Частота дискретизації в еквівалентному режимі
50 Гвиб/с
Глибина пам'яті
5 кБ/канал
Вертикальна чутливість
2 мВ/под – 5 В/под
Вертикальна роздільна здатність
8 біт
Період наростання
≤ 3,5 нс
Діапазон часової розгортки
2,5 нс/под.– 50 с/под.
Вхідний повний опір
1 МОм || 17 пФ
Курсорні вимірювання
Manual, Track, Auto
Математичні функції
додавання, віднімання, множення, ділення, ШПФ
Режими синхронізації
Edge, Pulse, Video, Slope, Alternate
Зберігання осцилограм
Внутрішня пам'ять: 20 налаштувань та 20 осцилограм (зберігання/відтворення), 2 опорні осцилограми Зовнішня пам'ять (USB): BMP, CSV, осцилограми та налаштування
Вхід
AC, DC, GND
Загальні характеристики
Дисплей
7" (178 мм) кольоровий TFT РК (480 × 234)
Інтерфейс
USB Host, USB Device, RS-232, P/F
Джерело живлення
AC 100 ~ 240 В, 47 ~ 440 Гц, 50 ВА макс
Максимальна вхідна напруга
1 МОм 17 пФ 400 В (DC + PK-PK) CATI, CATII
Вага
2,5 кг
Габарити
305 × 133 × 154 мм
Питання та відповіді
Чому в SDS1202CNL глибина пам'яті лише 5 кБ на канал?
Це прилад старої архітектури, де буфер розрахований на один екран сигналу, а не на довгий запис. На швидких розгортках цього достатньо, бо все одно видно кілька періодів. Але розтягнути захват на секунди й зберегти при цьому дискретизацію 1 Гвиб/с не вийде: пам'ять закінчиться. Прилад зберігає до 20 осцилограм і 20 налаштувань у внутрішній пам'яті.
Що означає запис «2 + 1 зовнішній канал»?
Два повноцінні входи для сигналів і окремий вхід зовнішнього запуску, який сам осцилограму не малює. Він потрібен, коли момент захвату задає стороння подія: строб від контролера, синхроімпульс стенда, сигнал дозволу. Так обидва вимірювальні канали лишаються вільними під корисні сигнали. Смуга приладу 200 МГц, дискретизація 1 Гвиб/с на кожен канал.
До якої напруги можна підключати SDS1202CNL?
400 В як сума постійної складової й розмаху змінної, при вхідному опорі 1 МОм і ємності 17 пФ. Категорії безпеки CAT I і CAT II, тобто прилад призначений для схем усередині обладнання та для звичайної побутової мережі, але не для розподільних щитів і не для вводу. Вертикальна чутливість тут від 2 мВ/под до 5 В/под.
Що обрати в серії CML: ширшу смугу чи більшу пам'ять?
Перший має ширшу смугу, 200 МГц проти 100 МГц, і швидшу розгортку. Зате SIGLENT SDS1102CML має 2 МБ пам'яті замість 5 кБ на канал, ширшу вертикальну шкалу до 10 В/под і порт RS-232 з виходом P/F. Якщо в роботі важливіша довжина запису, ніж верхня частота, друга модель практичніша попри вужчу смугу.
Характеристики
Діагональ екрану
7,0" TFT дисплей
Кількість каналів
двоканальний
Смуга пропускання
200 МГц
Тип
настільний
Частота дискретизації
1 Гвиб/с
Об'єм пам'яті
5 кБ
