OWON XDS3064E – настільний 4-канальний цифровий осцилограф із смугою пропускання 60 МГц.
| XDS3064E | XDS3104E | XDS3064AE | XDS3104AE | |
|---|---|---|---|---|
| Смуга пропускання | 60 МГц | 100 МГц | 60 МГц | 100 МГц |
| Частота дискретизації | 1 Гвыб/с | |||
| Вертикальна роздільна здатність | 8 біт | 14 біт | ||
| Канали | 4 | |||
| Глибина пам'яті | 40 МБ | |||
| Запис осцилограм | 45 000 осцилограм/сек | |||
| Час наростання (на вході, типово) | ≤5.8 нс | ≤3.5 нс | ≤5.8 нс | ≤3.5 нс |
| Горизонтальна шкала | 2 нс/под - 1000 с/под | |||
| Вхідний імпеданс | 1 МОм ± 2%, паралельно з 15 пФ ± 5 пФ | |||
| Макс. вхідна напруга | 1 МОм ≤ 300 Вскз; | |||
| Похибка вимірювань | ±3% | |||
| ПохибкаDC | середнє ≥16：±（3% +0.05 под) для △V | |||
| Корекція за коефіцієнтом щупа | 0.001X - 1000X, step by 1 - 2 - 5 | |||
| НЧ відгук (AC, -3 дБ) | ≥5 Гц | |||
| Інтерполяція | (sinx)/x，x | |||
| Режими входу | DC, AC, GND | |||
| Вертикальна чутливість | 1 мВ/под - 10 В/под (на вході) | |||
| Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN (опція) | |||
| Декодування шини (опція) | I2C, SPI, RS232, CAN | |||
| Режими запуску | Авто, Нормальний, Одиничний | |||
| Вертикальний діапазон | ±2V(1мВ/под～50мВ/под)；±20V(100мВ/под～1В/под)；±200V(2В/под～10В/под) | |||
| Математичні функції | +, -, *, /, ШПФ, інт., диф., кв. кор., визначається користувачем | |||
| Частота лінії / поля (відео) | NTSC, PAL і SECAM стандарти | |||
| Курсорні вимірювання | △V, і △T між курсорами, △V и △T між курсорами, і авто курсори | |||
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||
| Зберігання осцилограм | 100 осцилограм | |||
| Загальні | ||||
| Інтерфейси | USB host, USB device, Trig Out (P/F), LAN, VGA (опція) | |||
| Дисплей | 8" кольоровий РКД, 800 x 600 пікселів | |||
| Живлення | 100 В - 240 В AC, 50/60 Гц, CAT II | |||
| Батарея (опція) | 3.7 В, 13200 мА | |||
| Габарити | 340 × 177 × 90 мм | |||
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Це базова модифікація серії: чотири канали й пам'ять 40 МБ тут поєднані зі звичайним восьмибітним трактом, а чотирнадцять біт залишені старшим варіантам AE. Для цифрових шин, логіки й налагодження керування восьми біт достатньо — роздільність по вертикалі стає вузьким місцем лише на слабких аналогових сигналах. Смуга 60 МГц, дискретизація 1 Гвиб/с.
Довгий запис навіть при повному завантаженні входів. Це головна перевага серії: у приладах цього рівня буфер зазвичай ділиться між каналами так, що на кожен лишаються кілобайти. Сорок мегабайт дозволяють бачити такт, дані й керування разом на тривалому інтервалі, не переходячи на розріджену вибірку. Темп захоплення 45 000 осцилограм за секунду.

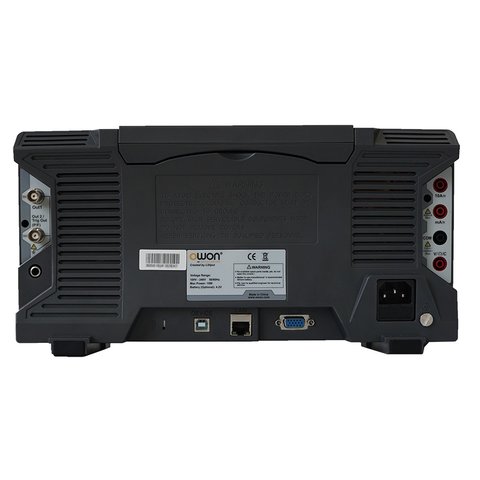

USB host для флешки, USB device для комп'ютера, USB для PictBridge, мережевий порт LAN, AUX і VGA для зовнішнього монітора. Прилад підтримує SCPI і LabVIEW, тож заводиться в автоматизований стенд без власного драйвера. Вхідний імпеданс 1 МОм ± 2% паралельно з ємністю 15 пФ ± 5 пФ, горизонтальна шкала від 2 нс/под до 1000 с/под.
Це і є головний вибір у серії. Чотири входи потрібні, коли треба бачити кілька сигналів у їхньому взаємному часі; дванадцять біт — коли сигнал слабкий або сидить поверх великого. <a href="{{p,875034}}">OWON XDS3062A</a> має два канали й 12 біт, ця модель чотири канали й вісім. Смуга 60 МГц, пам'ять 40 МБ і темп захоплення в них однакові.
