Цифровий осцилограф OWON XDS2102A

Код: 887988
Цифровий осцилограф OWON XDS2102A
Все про товар
Опис
Характеристики
Відео
25 141 ₴
Ціна з ПДВ

Все про товар

Бестселер
5 (1)
Бренд: OWON
Офіційний дистриб'ютор
Сертифікат OWON
3 кг
Наявність на складі:
  • Львів
Гарантія: 12 місяців
Настільний 2-канальний цифровий осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1 ГВиб/с, обсягом пам'яті 20 МБ, вертикальною роздільною здатністю 12 біт. Читати далі
25 141 ₴
Ціна з ПДВ
25 141 ₴
Ціна з ПДВ

Опис

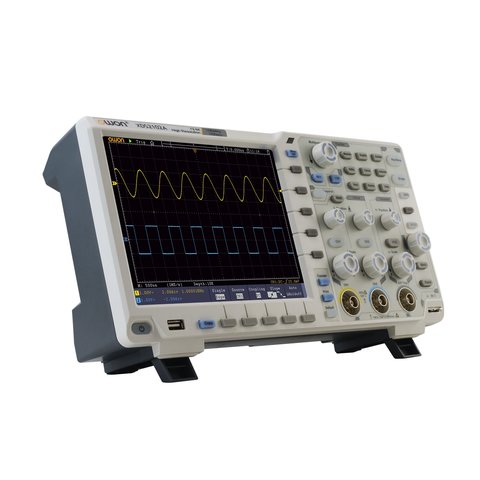

OWON XDS2102A — це настільний цифровий осцилограф. Двоканальний прилад зі смугою пропускання 100 МГц та частотою дискретизації 1 ГВиб/с. Перевагою цього приладу є його компактні розміри, АЦП з високою роздільною здатністю (12 біт) і великий обсяг пам'яті (20 МБ). Осцилограф оснащений великим дисплеєм, що забезпечує комфортне користування.

Особливості

  • Смуга пропускання: 100 МГц
  • Кількість каналів: 2 канали та зовнішній вхід синхронізації
  • Частота дискретизації: 1 ГВиб/с (Real time)
  • Обсяг пам'яті: 20 МБ
  • Дисплей: 8" LCD; роздільна здатність: 800 × 600 пікселів
  • Підтримка SCPI-команд програмування
  • Висока швидкість захоплення осцилограм: 55000 осц/с
  • Низький рівень власних шумів
  • Інтерфейс: USB, LAN, VGA (опція), Wi-Fi (опція)
  • Захоплення та декодування: RS232, SPI, I2C, CAN

Технічні характеристики

Смуга пропускання 100 МГц
Час наростання фронту 2 нс - 1000 с
Кількість каналів 2 канали та зовнішній вхід синхронізації
Вертикальна чутливість від 1 мВ/под до 10 В/под
Похибка вимірювань ±1.5%
Вертикальна роздільна здатність 12 біт
Вхідні параметри
Вхідний імпеданс 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2%
Режими входу AC, DC, GND
Максимальна вхідна напруга 1 MОм ≤ 300 В; 50 Ом ≤ 5 В
Коефіцієнт розподілу стандартних пробників х1; х10
Корекція за коефіцієнтом пробника 0.001X - 1000X
Система синхронізації
Режими синхронізації автоматичний, звичайний, одиничний
Умови синхронізації Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опційно:  I2C, SPI, RS232, CAN + декодування I2C, SPI, RS232 і CAN
Джерело синхронізації СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення
Система цифрової обробки
Тип дискретизації в реальному часі
Частота дискретизації 1 ГВиб/с - 8 біт, 500 МВиб/с - 12 біт
Зберігання осцилограм 100 у внутрішній пам'яті
Глибина пам'яті 20 МБ
Режим дискретизації пряма дискретизація, реєстрація піків, усереднення
Режим формування форми векторний, точковий
Алгоритм відновлення сигналу sin(x)/x
Система вимірювань і математичної обробки
Автоматичні вимірювання Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Курсорні вимірювання ручний режим установки курсорів, режим стеження (автоустановка), delta-вимірювання
Математичні функції додавання, віднімання, множення, ділення, ШПФ
Загальні характеристики
Дисплей 8" кольоровий LCD
Роздільна здатність дисплея 800 × 600 (опція сенсорного екрана 1024 × 768 IPS)
Інтерфейси USB-Host, USB-Device, USB-port for PictBridge, Trig Out (P/F), LAN, VGA (опція), Wi-Fi (опція)
Живлення 100-240 В, 45-440 Гц, <15 Вт
Габарити 340 × 177 × 90 мм
Вага 2,6 кг

Комплектація

  • Цифровий осцилограф OWON XDS2102A — 1 шт.
  • Вимірювальні щупи — 2 шт.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Регулювальна викрутка — 1 шт.
  • Програмне забезпечення, CD-диск — 1 шт.
  • Інструкція користувача — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Питання та відповіді

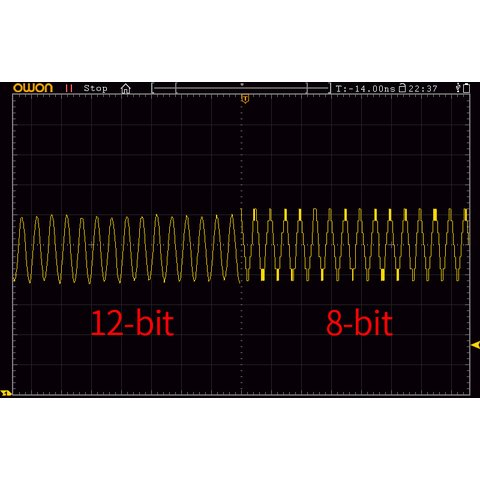

Що дає 12-бітний АЦП у XDS2102A?
У шістнадцять разів дрібніший крок квантування, ніж у восьмибітних приладів того самого рівня. Разом із низьким власним шумом це переводить осцилограф у розряд інструментів для аналогових задач: пульсації живлення, шум підсилювача, дрібні сходинки перетворювача. Похибка вимірювань тут ±1.5% замість типових трьох відсотків.
Навіщо в XDS2102A вхід 50 Ом?
Для узгоджених високочастотних ліній. Стандартний вхід 1 МОм на високих частотах перетворює кабель у неузгоджену лінію з відбиттями, і форма сигналу псується ще до входу приладу. П'ятдесятиомний режим знімає цю проблему, але й межа напруги в ньому лише 5 В проти 300 В на високоомному вході — переплутати їх дорого.
Що дає вертикальна чутливість від 1 мВ/под?
Можливість розтягнути на весь екран сигнал амплітудою в кілька мілівольт. У більшості приладів шкала починається з 5 мВ на поділку, тобто така пульсація притискається до лінії нуля. У парі з дванадцятибітним трактом і пам'яттю 20 МБ це дозволяє оцінювати якість живлення, не дістаючи окремий прилад. Верхня межа шкали 10 В/под.
Яка похибка вимірювань XDS2102A?
±1.5% — удвічі краще за звичні три відсотки в цьому класі, і саме тут проявляється дванадцятибітний перетворювач. Швидкість захоплення 55 000 осцилограм на секунду, дисплей вісім дюймів 800 × 600, інтерфейси USB і LAN, VGA та Wi-Fi опційно. Для порівняння з іншим брендом: SIGLENT SDS1102X HD має ту саму смугу 100 МГц і 12 біт, але 2 Гвиб/с і пам'ять 100 МБ.

Характеристики

Кількість каналів
  • двоканальний
Смуга пропускання
  • 100 МГц
Тип
  • настільний
Частота дискретизації
  • 1 Гвиб/с
Діагональ екрану
  • 8,0" TFT дисплей
Об'єм пам'яті
  • 20 МБ

Відео

Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Що дає 12-бітний АЦП у XDS2102A?

У шістнадцять разів дрібніший крок квантування, ніж у восьмибітних приладів того самого рівня. Разом із низьким власним шумом це переводить осцилограф у розряд інструментів для аналогових задач: пульсації живлення, шум підсилювача, дрібні сходинки перетворювача. Похибка вимірювань тут ±1.5% замість типових трьох відсотків.

Навіщо в XDS2102A вхід 50 Ом?

Для узгоджених високочастотних ліній. Стандартний вхід 1 МОм на високих частотах перетворює кабель у неузгоджену лінію з відбиттями, і форма сигналу псується ще до входу приладу. П'ятдесятиомний режим знімає цю проблему, але й межа напруги в ньому лише 5 В проти 300 В на високоомному вході — переплутати їх дорого.

Що дає вертикальна чутливість від 1 мВ/под?

Можливість розтягнути на весь екран сигнал амплітудою в кілька мілівольт. У більшості приладів шкала починається з 5 мВ на поділку, тобто така пульсація притискається до лінії нуля. У парі з дванадцятибітним трактом і пам'яттю 20 МБ це дозволяє оцінювати якість живлення, не дістаючи окремий прилад. Верхня межа шкали 10 В/под.

Яка похибка вимірювань XDS2102A?

±1.5% — удвічі краще за звичні три відсотки в цьому класі, і саме тут проявляється дванадцятибітний перетворювач. Швидкість захоплення 55 000 осцилограм на секунду, дисплей вісім дюймів 800 × 600, інтерфейси USB і LAN, VGA та Wi-Fi опційно. Для порівняння з іншим брендом: <a href="{{p,917684}}">SIGLENT SDS1102X HD</a> має ту саму смугу 100 МГц і 12 біт, але 2 Гвиб/с і пам'ять 100 МБ.
