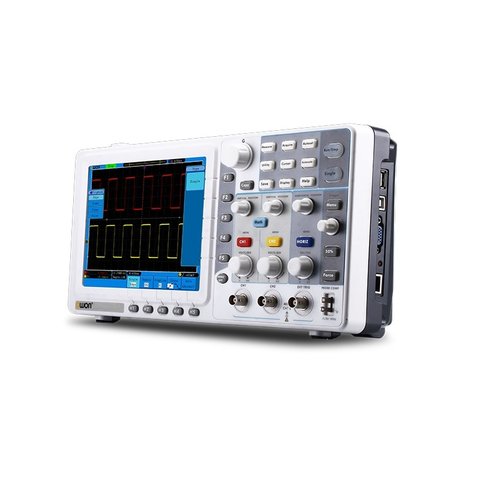

OWON SDS5032E - настільний цифровий осцилограф. Двоканальний недорогий прилад зі смугою пропускання 30 МГц, частотою дискретизації 250 МВиб/с та глибиною пам'яті 10 кБ. Перевагою даного приладу є його компактні розміри та невисока ціна. Незважаючи на свою компактність, осцилограф має великий дисплей, який забезпечує комфорт користування.
| Смуга пропускання | 30 МГц |
| Швидкість розгортки | від 4 нс до 100 с |
| Час наростання фронту | не більше 11 нс |
| Кількість каналів | 2 канали та зовнішній вхід синхронізації |
| Чутливість по вертикалі | від 5 мВ/под до 10 В/под |
| Похибка вимірювань | 3% |
| Роздільна здатність по вертикалі | 8 біт |
| Вхідні параметри | |
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII |
| Коефіцієнт розподілу стандартних пробників | х1; х10 |
| Корекція за коефіцієнтом пробника | х1; х10; х100; х1000 |
| Система синхронізації | |
| Режими синхронізації | автоматичний, звичайний, одиничний |
| Умови синхронізації | по фронту, по параметру імпульса, відеосигналу, по наростанню/спаду, зовнішній запуск |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення |
| Система цифрової обробки | |
| Тип дискретизації | в реальному часі |
| Частота дискретизації | 250 МВиб/с |
| Еквівалентна швидкість дискретизації | немає |
| Глибина пам'яті | 10 кБ |
| Режим дискретизації | пряма дискретизація, реєстрація піків, усереднення |
| Усереднення | 4, 16, 32, 64, 128, 256 |
| Режим формування форми | векторний, точковий |
| Функція післясвітіння | немає, 1 с, 2 с, 5 с, постійно |
| Алгоритм відновлення сигналу | sin(x)/x |
| Система вимірювань і математичної обробки | |
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Курсорні вимірювання | ручний режим установки курсорів, режим стеження (автоустановка), delta-вимірювання |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ |
| Загальні характеристики | |
| Дисплей | 8" (21 см), технологія TFT, підсвічування LCD |
| Роздільність дисплея | 800 × 600 |
| Живлення | 100-240 В, 45-440 Гц, <18 Вт |
| Розміри | 348 × 78 × 170 мм |
| Вага | 1,5 кг |
Завантажити інструкцію користувача для OWON SDS5032E (англ.).
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
| Кількість каналів |
|
| Об'єм пам'яті |
|
| Тип |
|
| Частота дискретизації |
|
| Діагональ екрану |
|
| Смуга пропускання |
|
Це прямий наслідок смуги 30 МГц: що вужча смуга, то повільніше прилад відтворює фронт. Одинадцять наносекунд означають, що перепад, швидший за цю величину, прилад покаже розтягнутим, і виміряти по ньому реальний час наростання не вийде. Для аналогової схемотехніки, живлення й сигналів керування цього достатньо, для цифрових шин уже ні. Швидкість розгортки від 4 нс до 100 с.
CAT I і CAT II, максимальна вхідна напруга ±400 В амплітудного значення. Категорія друга це побутові розетки й обладнання, що вмикається в них, перша — внутрішні кола пристроїв без прямого зв'язку з мережею. Розподільні щити й ввід у будівлю в допуск не входять. Вхідний імпеданс 1 МОм із ємністю 10 пФ, режими входу змінний, постійний і земля.
Обсяг пам'яті 10 кБ, і це головне обмеження приладу. Довгий процес він не запише, тому працює як класичний осцилограф для спостереження живого сигналу. Різниця з новішими моделями того ж виробника величезна: у <a href="{{p,920716}}">OWON SDS210</a> довжина запису 20 М. Натомість SDS5032E має великий дисплей 8 дюймів із роздільністю 800 × 600 і два канали разом із зовнішнім входом синхронізації.
USB та LAN, підтримуються команди SCPI. Мережевий роз'єм для приладу цього класу нетиповий і корисний: осцилограф можна поставити на стенді й читати з нього дані по локальній мережі, не тягнучи кабель до комп'ютера. Є також запис і відтворення осцилограм та функція тестування в межах допуску Pass/Fail, яка автоматично позначає сигнали поза заданою маскою.
