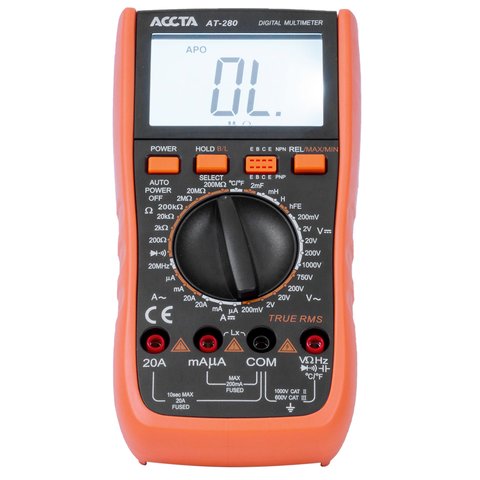

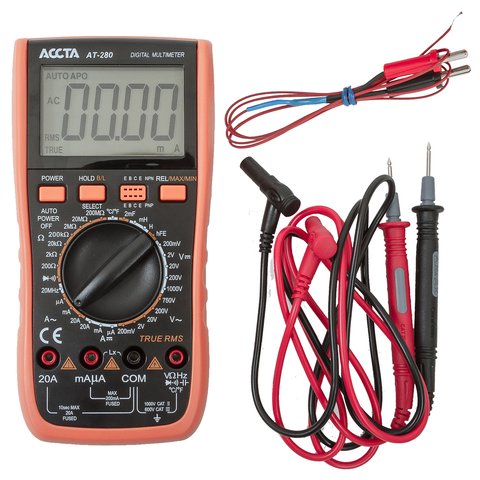

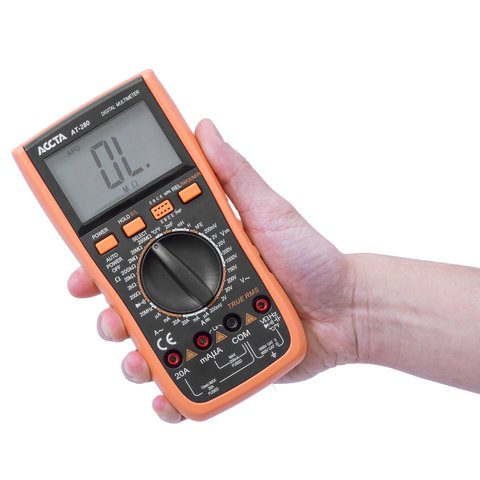

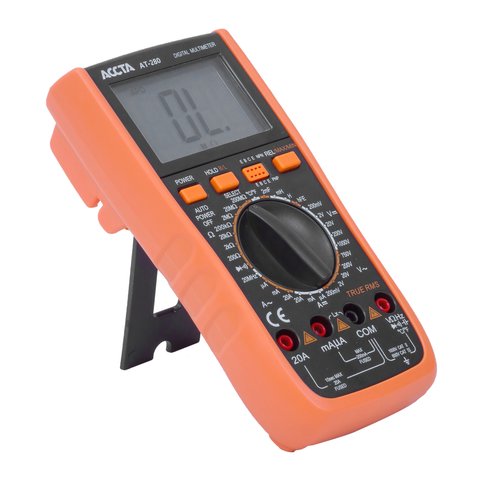

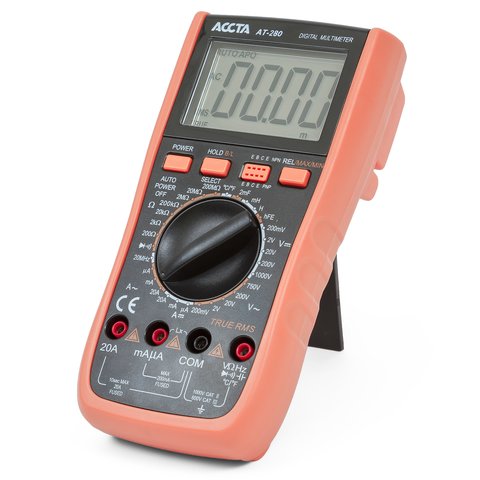

Accta AT-280 — це цифровий True RMS мультиметр, призначенний для вимірювання AC/DC струму та напруги, опору, індуктивності, ємності, частоти та температури, а також тестування діодів і транзисторів. Оснащений великим РК-дисплеєм з підсвічуванням. Прилад живиться від 9-вольтової батареї.
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
| Функція | Діапазон | Точність |
|---|---|---|
| Постійна напруга | 200 мВ / 2 В / 20 В / 200 В | ±(0.5%+3) |
| 1000 В | ±(0.8%+10) | |
| Змінна напруга | 200 мВ | ±(0.8%+5) |
| 2 В / 20 В / 200 В | ±(0.8%+5) | |
| 750 В | ±(1.2%+10) | |
| Постійний струм | 200 мкА / 2 мА / 20 мА | ±(0.8%+10) |
| 200 мА | ±(0.8%+10) | |
| 20 А | ±(2.0%+5) | |
| Змінний струм | 200 мкА / 2 мА / 20 мА | ±(0.8%+10) |
| 20 мА / 200 мА | ±(0.8%+10) | |
| 20 А | ±(2.0%+5) | |
| Опір | 200 Ом | ±(0.8%+5) |
| 2 кОм /20 кОм / 200 кОм / 2 МОм | ±(0.8%+3) | |
| 20 МОм | ±(1.0%+25) | |
| 200 МОм | ±(5.0%+30) | |
| Індуктивність | 2 мГн / 20 мГн / 200 мГн / 2 Гн / 20 Гн | ±(2.5%+30) |
| Ємність | 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 2000 мкФ | |
| 200 мкФ / 2000 мкФ | ±(5.0%+10) | |
| 20 нФ / 200 нФ / 2 мкФ / 20 мкФ | ±(3.5%+20) | |
| Частота | 10 Гц / 100 Гц / 1 кГц / 10 кГц / 100 кГц / 1 МГц / 20 МГц | ±(1.0%+3) |
| Температура | -20~1000 °C | ±(1.0%+5) |
| -4~1832 °F | ±(0.75%+5) | |
| Загальні характеристики | ||

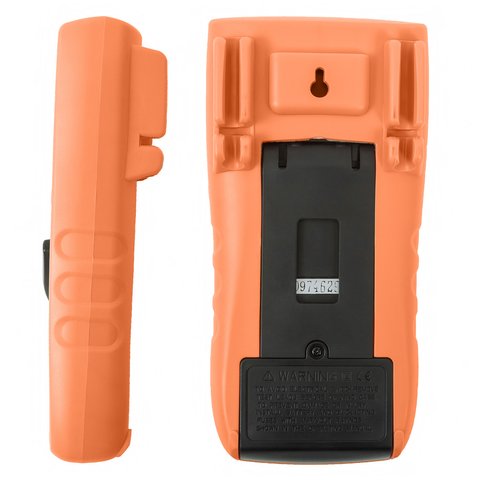

| Живлення | батарея 9 В (6F22) | |
| Вхідний імпеданс | 10 МОм | |
| Частота вибірки | 3 рази/с | |
| Частотна характеристика змінного струму | 40-1000 Гц | |
| Дисплей | РКД, 70 × 50 мм | |
| Габарити | 190 × 88,5 × 27,5 мм | |
| Вага | 422 г | |
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Опір |
|
| Ємність |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Змінна напруга |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| NCV |
|
| Тестування батарей |
|

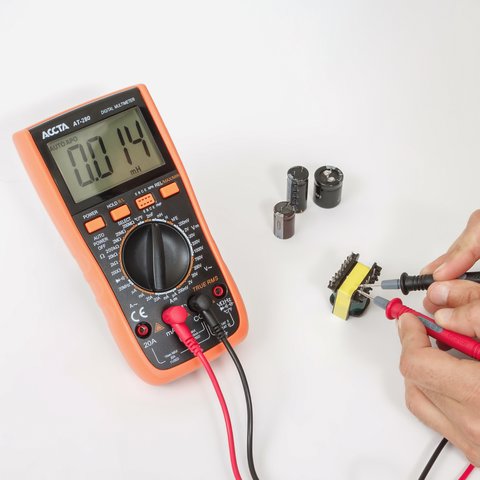

Шкала починається з 2 мГн і закінчується на 20 Гн, похибка ±(2,5%+30). Цього вистачає, щоб перевірити дросель на обрив або міжвиткове замикання, звірити дві однакові котушки між собою, оцінити обмотку трансформатора. Точних значень для розрахунку фільтра прилад не дасть: вимірювання йде на фіксованій частоті, а реальна індуктивність від частоти залежить.
На передній частині є панелька під виводи, куди транзистор вставляється в положенні відповідно до структури й цоколівки. Прилад показує коефіцієнт передачі струму, за яким видно, чи живий транзистор і наскільки сильно розійшлися екземпляри в парі. Це не заміна вимірюванню в схемі: значення знімається на невеликому струмі бази й не відповідає режиму, у якому транзистор працюватиме.

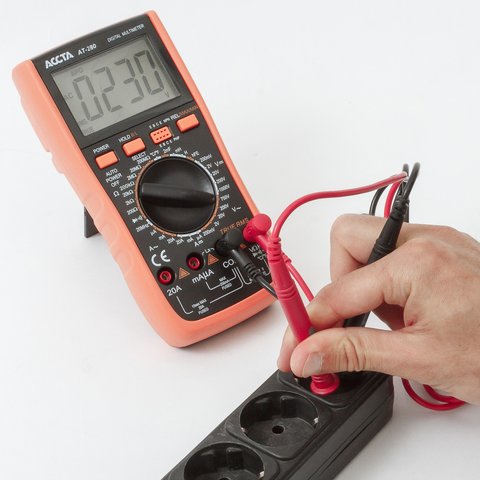

Обмеження задає ізоляція вхідного кола: при змінній напрузі до пікового значення додається запас на викиди, тому середньоквадратичне значення обмежують нижче. У AT-280 постійна напруга йде до 1000 В із похибкою ±(0.8%+10), змінна до 750 В із похибкою ±(1.2%+10). Лінійну напругу трифазної мережі прилад міряє без питань, а от вихід підвищувального перетворювача змінного струму варто звіряти з цією межею.
Верхня межа струмового каналу становить 20 А, похибка ±(2.0%+5) як для постійного, так і для змінного. Гніздо 200 мА захищене запобіжником, високострумове гніздо в описі як захищене не значиться. Перед підключенням щуп треба переставити, а після вимірювання повернути назад: щупи, забуті в струмовому гнізді, залишаються найчастішою причиною виходу мультиметрів з ладу.
Головна відмінність у змінній напрузі: <a href="{{p,910798}}">Accta AT-280A</a> тримає 1000 В проти 750 В у AT-280. Живлення теж різне, чотири елементи ААА замість батареї 9 В, і корпус легший, 395 г проти 422 г. AT-280 при цьому міряє індуктивність до 20 Гн із похибкою ±(2.5%+30), а ємність у обох доходить до 2000 мкФ.
