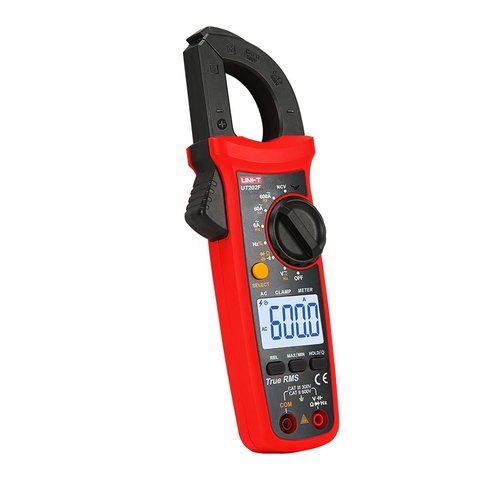

UNI-T UT202F (аналог UT202A+) – це цифрові струмовимірювальні True RMS кліщі, призначені для вимірювання змінного струму, постійної та змінної напруги, частоти змінної напруги, опору, ємності та частоти. З їх допомогою можна тестувати проводи під напругою й діоди та перевіряти провідність електричного кола.
| Функція | Діапазон | Точність |
|---|---|---|
| Змінний струм | 0,06 ~ 600 А | ±(2% + 10) |
| Частота змінного струму | 50 Гц ~ 100 Гц | ±(1% + 5) |
| Постійна напруга | 600 В | ±(0,5% + 2) |
| Змінна напруга | 600 В | ±(0,8% + 5) |
| Частота змінної напруги | 10 Гц ~ 10 кГц | ±(1% + 5) |
| Опір | 60 МОм | ±(0,8% + 2) |
| Ємність | 60 мФ | ±(4% + 5) |
| Частота | 10 Гц ~ 10 МГц | ±(1% + 5) |
| Загальні характеристики | ||
| Дисплей | 6000-розрядний, 37 мм × 25 мм |
|
| Максимальне розкриття губок кліщів | 28 мм | |
| Живлення | Батарея 1,5 В (R03) × 2 шт. | |
| Габарити | 215 мм × 63 мм × 36 мм | |
| Вага | 248 г | |
| Розрядність |
|
| Тип |
|
| Діаметр обхвату |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Частота |
|
| Постійний струм |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Ємність |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Змінний струм |
|
| Трифазне вимірювання напруги |
|
| Трифазне вимірювання струму |
|
| NCV |
|
Так виробник вказує на позиційну заміну в лінійці: прилад закриває ті самі задачі, що й попередня модель. Фактичні характеристики UT202F такі: змінний струм 0,06 ~ 600 А з похибкою ±(2% + 10), напруга до 600 В в обох родах, опір до 60 МОм, ємність до 60 мФ і дисплей на 6000 відліків. Виходить, це кліщі рівня 600 А з широким набором вимірювань, а не спрощена версія.
Так розділені задачі в лінійці. UT202F міряє постійну напругу до 600 В з похибкою ±(0,5% + 2), але струм читає лише змінний, у діапазоні 0,06 ~ 600 А. Для мереж 230 В і трифазного обладнання цього достатньо, а от в автомобільній електриці, акумуляторних збірках і сонячних масивах струм постійний. Якщо він потрібен, беріть <a href="{{p,905848}}">UT204R</a>, там 600 А в обох родах.
Вони лише схожі за назвою. UT202F — це 600 А змінного струму, дисплей на 6000 відліків, опір до 60 МОм і ємність до 60 мФ, але без температури. <a href="{{p,905846}}">UT202R</a> обмежений 400 А і 4000 відліками, ємністю 4 мФ та опором 40 МОм, зате міряє температуру -40°C ~ 1000°C і має термопару в комплекті. Перший про діапазон і роздільність, другий – про температуру.
Похибка по ємності становить ±(4% + 5), і цього достатньо, щоб перевіряти пускові й робочі конденсатори двигунів, конденсатори фільтрів у блоках живлення та компенсувальні батареї. Верхня межа 60 мФ означає, що великі електроліти прилад теж бере, а не «зашкалює». Перед вимірюванням конденсатор потрібно від'єднати від схеми й розрядити, інакше показання будуть некоректними.
