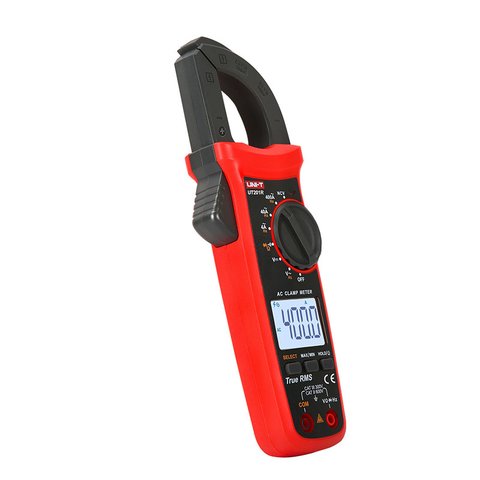

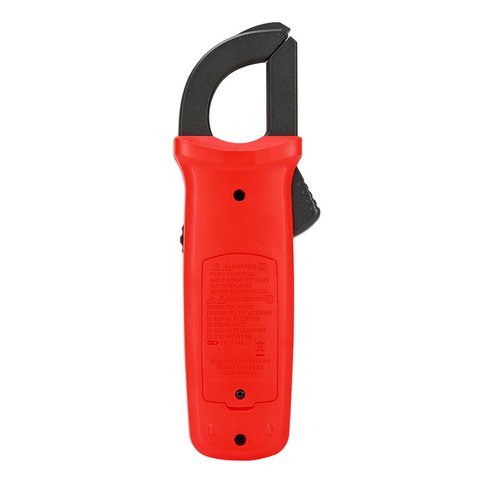

UNI-T UT201R (аналог UT201+) – це цифрові струмовимірювальні True RMS кліщі, призначені для вимірювання змінного струму, постійної та змінної напруги, частоти змінної напруги, опору та частоти. З їх допомогою можна тестувати проводи під напругою й діоди та перевіряти провідність електричного кола.
| Функція | Діапазон | Точність |
|---|---|---|
| Змінний струм | 0,04 ~ 400 А | ±(2% + 10) |
| Частота змінного струму | 50 Гц ~ 100 Гц | ±(1% + 5) |
| Постійна напруга | 600 В | ±(0,5% + 2) |
| Змінна напруга | 600 В | ±(0,8% + 5) |
| Частота змінної напруги | 10 Гц ~ 10 кГц | ±(1% + 5) |
| Опір | 40 МОм | ±(0,8% + 2) |
| Загальні характеристики | ||
| Дисплей | 4000-розрядний, 37 мм × 25 мм |
|
| Максимальне розкриття губок кліщів | 28 мм | |
| Живлення | Батарея 1,5 В (R03) × 2 шт. | |
| Габарити | 215 мм × 63 мм × 36 мм | |
| Вага | 248 г | |
| Розрядність |
|
| Тип |
|
| Діаметр обхвату |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Ємність |
|
| Постійний струм |
|
| Частота |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Трифазне вимірювання напруги |
|
| Трифазне вимірювання струму |
|
| Змінний струм |
|
| NCV |
|
Струмовий діапазон записаний як 0,04 ~ 400 А: прилад починає читати вже з 40 мА, і саме це в описі названо вимірюванням малих струмів. Похибка по всьому діапазону ±(2% + 10) при дисплеї на 4000 відліків. Одним приладом можна і перевірити ввідний кабель під навантаженням, і оцінити споживання окремої лампи чи блока живлення в режимі очікування, не розриваючи коло.
Це дві різні функції з різними межами. Частоту самого струму, що проходить через губки, прилад читає лише в смузі 50 Гц ~ 100 Гц з похибкою ±(1% + 5), тобто підходить для промислової мережі й генераторів. Частоту напруги, що подається на щупи, він бере значно ширше: 10 Гц ~ 10 кГц. Тому для перевірки сигналів керування використовують саме вхід напруги, а не струмові губки.
Набір вимірювань схожий: змінний струм, постійна та змінна напруга, опір, продзвонювання, діоди. Але UT201R читає струм від 0,04 А одним безперервним діапазоном, має підсвічування дисплея, тестування проводів під напругою й опір до 40 МОм. <a href="{{p,897071}}">UT201+</a> натомість пропонує режими MIN/MAX, окремі діапазони струму 4, 40 і 400 А, що перемикаються, та заявлений ресурс батарей до 400 годин.
Пара щупів, чохол, дві батарейки ААА 1,5 В та інструкція користувача. Термопари в комплекті немає, бо сам прилад температуру не міряє: для цього в серії є <a href="{{p,905846}}">UT202R</a> з діапазоном -40...1000 °C і датчиком у комплекті. Розкриття губок 28 мм, габарити 215 × 63 × 36 мм і вага 248 г однакові для всієї серії, тому чохол і кріплення взаємозамінні.
