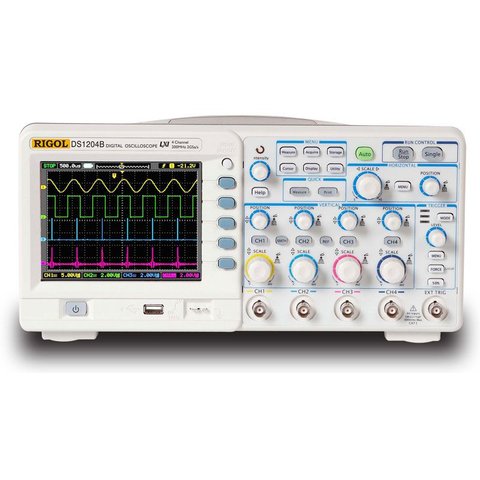

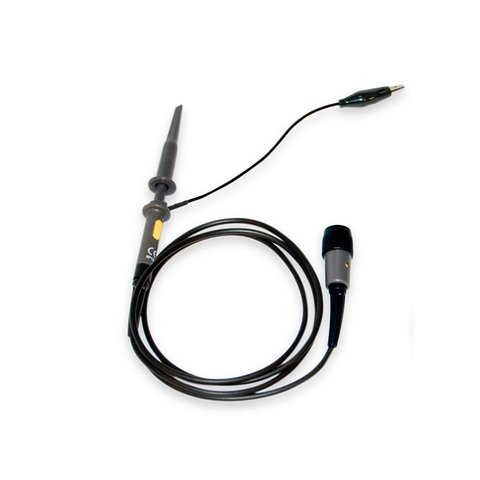

Цифровий 4-канальний осцилограф RIGOL DS1204B
Все про товар
Також вас можуть зацікавити
Опис
Особливості
- Дисплей: 5,7″ кольоровий TFT;
- Частота дискретизації: в режимі реального часу - 2 Гвиб/с, в еквівалентному режимі - 50 Гвиб/с
- Глибина пам'яті: 16 кБ
- Інтуїтивний інтерфейс користувача
- Режими синхронізації: по рівню, відео, по ширині імпульсу, періоду наростання, зовнішній
- Регульована чутливість системи захоплення
- 22 режими автоматичних вимірювань
- Стандартна конфігурація включає функцію "тест пройдено/не пройдено"
- Курсорні вимірювання
- Математичні функції: додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ), інвертування
- Автоматичне калібрування
- Спеціальний цифровий фільтр та режим самописця
- Вбудований апаратний частотомір
- Збереження: 10 форм сигналу (bmp, csv), 10 налаштувань

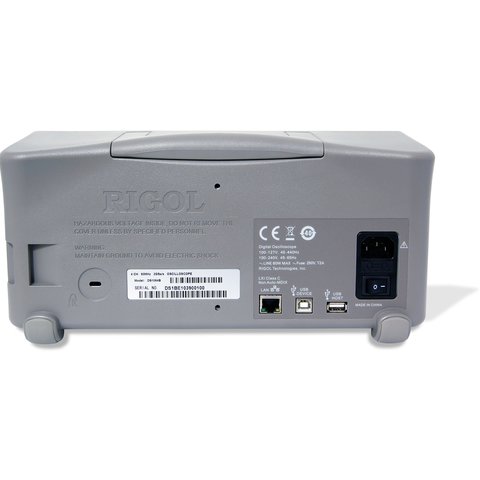

- Інтерфейси: 3хUSB, LAN, підтримка USB-накопичувачів
- Компактний дизайн: малі габарити та вага
Інструкції
Завантажити інструкцію користувача для Rigol DS1204В (рос.)
Технічні характеристики

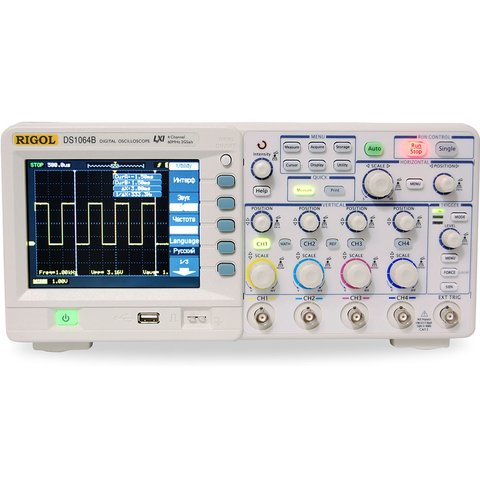

| Модель | DS1064B | DS1104B | DS1204B |
| Смуга пропускання | 60 МГц | 100 МГц | 200 МГц |
| Кількість каналів | 4 | ||
| Частота дискретизація в реальному часі | 2 Гвиб/с (для двох каналів одночасно), 1 Гвиб/с (кожний канал) | ||
| Частота дискретизації в еквівалентному режимі | 10 Гвиб/с | 25 Гвиб/с | 50 Гвиб/с |
| Режими синхронізації | по рівню, відео, по ширині імпульсу, періоду наростання, зовнішній | ||
| Об'єм пам'яті | 16 кБ | ||
| Математичні функції | додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ), інвертування | ||
| Інтерфейси | 3хUSB, LAN, підтримка USB-накопичувачів | ||
| Габарити (Ш x В x Г) | 303 мм x 154 мм x 133 мм | ||
Відео
Характеристики
| Діагональ екрану |
|
| Кількість каналів |
|
| Об'єм пам'яті |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
Відгуки клієнтів
Часто задавані питання
Скільки DS1204B вибирає на кожному з чотирьох каналів?
Таблиця подає це нечітко: 2 Гвиб/с «для двох каналів одночасно» і 1 Гвиб/с «кожний канал». Отже, з усіма чотирма каналами розраховувати варто на 1 Гвиб/с, а це лише п'ять вибірок на період при смузі 200 МГц. Еквівалентні 50 Гвиб/с дають деталізацію тільки на періодичному сигналі, який прилад збирає за багато проходів. Для одиночних подій вирішує реальна дискретизація.
Чого чекати від пам'яті 16 кБ у DS1204B?
Короткого запису. На 2 Гвиб/с 16 кБ вистачає приблизно на вісім мікросекунд, і для довшого вікна прилад знижує частоту вибірки. Для сучасних задач із пакетами на шинах це відчутне обмеження: наприклад, <a href="{{p,844218}}">RIGOL DS1104Z-S</a> має 12 М точок стандартно. Натомість у DS1204B є режим самописця для повільних процесів і вбудований апаратний частотомір.
Що є в DS1204B для перевірки на виробництві?
У стандартну конфігурацію входить функція «тест пройдено/не пройдено»: прилад порівнює сигнал із заданими межами й сам повідомляє результат. Поряд 22 режими автоматичних вимірювань, курсорні вимірювання, автоматичне калібрування та збереження 10 форм сигналу у bmp чи csv і 10 налаштувань. Інтерфейси: три порти USB і LAN, підтримуються USB-накопичувачі.
