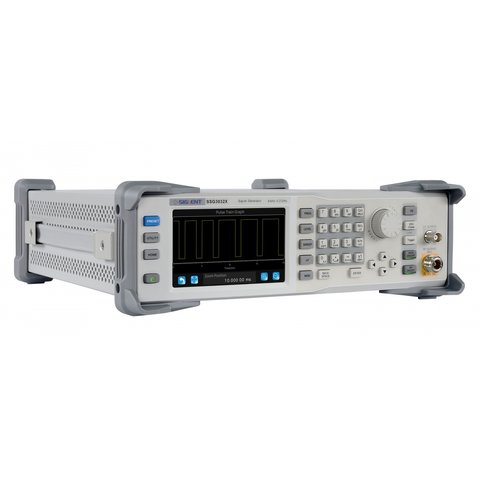

Генератор сигналів SIGLENT SSG3032X

Код: 893849
Генератор сигналів SIGLENT SSG3032X
Все про товар
Опис
Характеристики
Знято з виробництва

Все про товар

5 (1)
Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
10.37 кг Гарантія: 36 місяців
Одноканальний генератор сигналів з діапазоном частот від 9 кГц до 3,2 ГГц та рівнем вихідного сигналу від -110 дБм до +13 дБм. Функції модуляції: AM, FM і PM. Читати далі
Знято з виробництва
Знято з виробництва

Також вас можуть зацікавити

Високочастотний генератор сигналів, що забезпечує стандартні аналогові модуляції AM/FM/ØM з максимальною частотою 3 ГГц, а також свіпування за частотою і рівнем
ID: 866833 110, 220

Опис

SIGLENT SSG3032X – це одноканальний генератор сигналів з діапазоном частот від 9 кГц до 3,2 ГГц. Пристрій генерує різні типи сигналів: синусоїдальні, квадратні, зубчасті, трикутні та DC.

Генератор оснащений великим кольоровим екраном та можливістю дистанційного керування. Вбудований інтерфейс USB дає можливість підключати прилад до ПК або іншого подібного пристрою через наявний у комплекті USB-кабель.

Особливості

  • Вбудований високоточний частотомір (200 МГц).
  • Різні типи модуляції, функція частоти розгортки та послідовності імпульсів.
  • Стандартні інтерфейси: USB-пристрій, USB-хост, U-Disk та програмне забезпечення.
  • Легке підключення до цифрових осцилографів серії SDS.
  • Можливість дистанційного керування.

Технічні характеристики

Модель SSG3021X SSG3032X SSG3021X-IQE SSG3032X-IQE
Інтервал частот від 9 кГц до 2,1 ГГц
(CW-режим)
від 9 кГц до 3,2 ГГц
(CW-режим)
від 9 кГц до 2,1 ГГц
(CW-режим)
від 10 МГц до 2,1 ГГц
(IQ-режим)
від 9 кГц до 3,2 ГГц
(CW-режим)
від 10 МГц до 3,2 ГГц
(IQ-режим)
Частотна роздільна здатність 0,01 Гц
Роздільна здатність за амплітудою 0,01 дБ
Точність відтворення рівня 0,7 дБ (тип.)
Фазовий шум -110 дБн/Гц при 1 ГГц
Дисплей 5-дюймовий ємнісний сенсорний екран, RGB (800 × 480)
Вихідний сигнал від -110 дБм до +13 дБм
Типи модуляції AM, FM, PM
Імпульсна модуляція ≥70 дБн

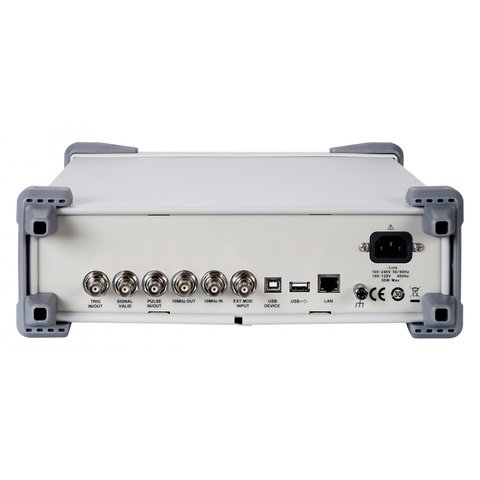

Інтерфейси USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet)
Габарити 338 × 113× 369 мм
Вага 4,84 кг

Відео

Youtube video

Інструкція користувача

PDF  Завантажити інструкцію користувача для SIGLENT SSG3032X (англ.).

Додаткова інформація

Завантажити додаткову інформацію для SIGLENT SSG3032X.

Комплектація

  • Генератор сигналів SIGLENT SSG3032X — 1 шт.
  • USB-кабель — 1 шт.
  • Шнур живлення — 1 шт.
  • Інструкція — 1 шт.

Питання та відповіді

Чи справді SSG3032X генерує меандр і пилку?
Вступ картки перелічує синусоїдальні, квадратні, зубчасті, трикутні сигнали та DC, але це радше текст від функціонального генератора. Таблиця для серії SSG3000X називає модуляції AM, FM, PM та імпульсну модуляцію з придушенням ≥70 дБн, а вихід задається рівнем від -110 дБм до +13 дБм. Для низькочастотних сигналів довільної форми краще взяти генератор серії SDG, як-от SIGLENT SDG1032X Plus.
Для чого в SSG3032X вбудований частотомір?
Високоточний частотомір на 200 МГц дозволяє виміряти частоту зовнішнього джерела, наприклад опорного генератора чи виходу пристрою, що налагоджується, без окремого приладу. Сам генератор видає від 9 кГц до 3,2 ГГц з роздільною здатністю 0,01 Гц, тож частотомір доповнює його на нижній частині діапазону. Також прилад легко під'єднується до цифрових осцилографів серії SDS.
Через які інтерфейси SSG3032X вбудовують в автоматизований стенд?
Стандартні інтерфейси: USB Host, USB Device з протоколом USB TMC і LAN з VXI-11, Socket і Telnet. Через LAN прилад інтегрують у автоматизовані стенди, а USB-кабель є в комплекті разом зі шнуром живлення та інструкцією. U-Disk дає зберігати й завантажувати налаштування з флешки. 5-дюймовий ємнісний сенсорний екран з роздільністю 800 × 480 полегшує ручну роботу.

Характеристики

Кількість каналів
  • одноканальний
Максимальна частота сигналу
  • 3,2 ГГц

Відгуки клієнтів

Часто задавані питання

Чи справді SSG3032X генерує меандр і пилку?

Вступ картки перелічує синусоїдальні, квадратні, зубчасті, трикутні сигнали та DC, але це радше текст від функціонального генератора. Таблиця для серії SSG3000X називає модуляції AM, FM, PM та імпульсну модуляцію з придушенням ≥70 дБн, а вихід задається рівнем від -110 дБм до +13 дБм. Для низькочастотних сигналів довільної форми краще взяти генератор серії SDG, як-от <a href="{{p,920924}}">SIGLENT SDG1032X Plus</a>.

Для чого в SSG3032X вбудований частотомір?

Високоточний частотомір на 200 МГц дозволяє виміряти частоту зовнішнього джерела, наприклад опорного генератора чи виходу пристрою, що налагоджується, без окремого приладу. Сам генератор видає від 9 кГц до 3,2 ГГц з роздільною здатністю 0,01 Гц, тож частотомір доповнює його на нижній частині діапазону. Також прилад легко під'єднується до цифрових осцилографів серії SDS.

Через які інтерфейси SSG3032X вбудовують в автоматизований стенд?

Стандартні інтерфейси: USB Host, USB Device з протоколом USB TMC і LAN з VXI-11, Socket і Telnet. Через LAN прилад інтегрують у автоматизовані стенди, а USB-кабель є в комплекті разом зі шнуром живлення та інструкцією. U-Disk дає зберігати й завантажувати налаштування з флешки. 5-дюймовий ємнісний сенсорний екран з роздільністю 800 × 480 полегшує ручну роботу.
