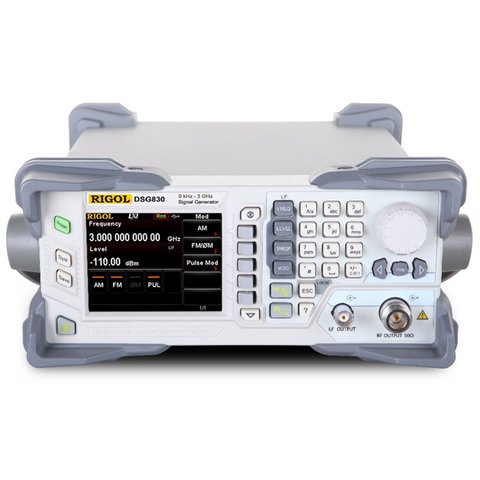

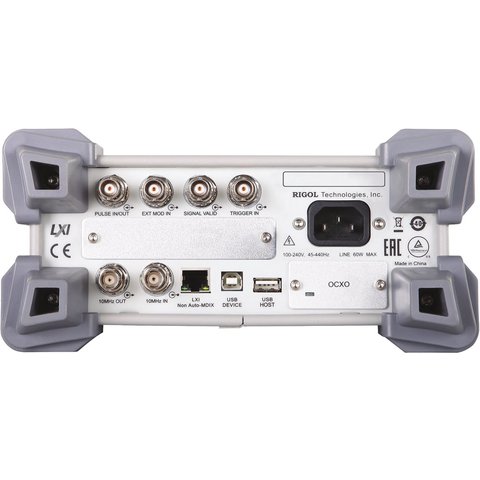

Високочастотний генератор сигналів RIGOL DSG830

Код: 866833
Високочастотний генератор сигналів RIGOL DSG830
Все про товар
Опис
Характеристики
262 589 ₴
Ціна з ПДВ

Все про товар

Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
110, 220 V Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Високочастотний генератор сигналів, що забезпечує стандартні аналогові модуляції AM/FM/ØM з максимальною частотою 3 ГГц, а також свіпування за частотою і рівнем Читати далі
262 589 ₴
Ціна з ПДВ
262 589 ₴
Ціна з ПДВ

Опис

RIGOL DSG830 — це високочастотний генератор сигналів, що забезпечує стандартні аналогові модуляції AM/FM/ØM з максимальною частотою 3 ГГц, а також свіпування за частотою і рівнем.

Особливості

  • Максимальна частота: 3 ГГц
  • Похибка по амплітуді: ˂0,5 дБ
  • Діапазон амплітуди вихідного сигналу: від -110 дБм до +13 дБм
  • Рівень фазових шумів становить < -105 дБн/Гц при відстроюванні 20 кГц
  • Стандартна AM/FM/ØM модуляція
  • Стандартні інтерфейси USB/LAN

Технічні характеристики

Частота
Діапазон частот 9 кГц - 3 ГГц
Роздільна здатність 0,01 Гц
Швидкість перемикання ˂10 мс (тип.)
Фазовий зсув налаштовується, з кроком 0,01°
Односмуговий фазовий шум до ˂ -105 дБн/Гц
Внутрішнє джерело опорної частоти
Частота опорного генератора 10 МГц
Температурна стабільність в темп. діапазоні від 0 °C до 50 °C (˂2 ppm)
Старіння ˂1 ppm / рік
Свіпування за частотою
Робочі режими покрокове, за списком
Режими свіпування одиночний, безперервний
Діапазон свіпування повний
Форма трикутник, пилка
Крок зміни лінійний, логарифмічний
Часовий діапазон 20 мс - 100 с
Запуск авто, ручний, зовнішній, за шиною (USB, LAN)
Вихідний рівень
Максимальний вихідний рівень 9 кГц ≤ f ˂100 кГц (+5 дБм)
100 кГц ≤ f ≤ 3 ГГц (+13 дБм)
Мінімальний вихідний рівень 9 кГц ≤ f ˂100 кГц (-110 дБм)
100 кГц ≤ f ≤ 3 ГГц (-110 дБм)
Роздільна здатність 0,01 дБ
Основні характеристики
Дисплей 3,5-дюймовий кольоровий РК, 320 × 240
Пам'ять внутрішня (96 МБ) / USB-носій
Живлення 100 - 240 В, 45 - 440 Гц

Додаткова інформація

PDF  Завантажити додаткову інформацію (Data Sheet) для RIGOL DSG830.

PDF  Завантажити інструкцію користувача для RIGOL DSG830.

Комплектація

  • Генератор сигналів RIGOL DSG830 — 1 шт.
  • Кабель живлення — 1 шт.

Питання та відповіді

Навіщо DSG830, якщо є функціональні генератори на сотні мегагерців?
DSG830 працює від 9 кГц до 3 ГГц і задає рівень у дБм від -110 дБм до +13 дБм з роздільністю 0,01 дБ. Функціональний універсальний генератор сигналів Rigol DG5352 закінчується на 350 МГц і налаштовується у вольтах. Для радіотрактів, фільтрів і антенних вузлів у гігагерцах потрібен саме ВЧ-генератор з нормованим рівнем і фазовим шумом менше -105 дБн/Гц.
Чи підходить DSG830 для перевірки чутливості приймача?
Так, мінімальний вихідний рівень -110 дБм у всьому діапазоні, роздільність 0,01 дБ і похибка по амплітуді менше 0,5 дБ. Модуляції AM/FM/ФМ дають типовий тестовий сигнал, а свіпування за рівнем дозволяє знайти поріг, на якому приймач втрачає сигнал. Максимальний рівень +13 дБм від 100 кГц до 3 ГГц. Роздільність частоти 0,01 Гц.
Як DSG830 свіпує частоту і рівень?
Свіпування покрокове або за списком, одиночне чи безперервне, у повному діапазоні. Форма трикутник або пилка, крок лінійний або логарифмічний, часовий діапазон від 20 мс до 100 с. Запуск авто, ручний, зовнішній або за шиною USB і LAN. Швидкість перемикання частоти менше 10 мс (тип.), тож амплітудно-частотну характеристику тракту знімають швидко.

Характеристики

Кількість каналів
  • одноканальний
Максимальна частота сигналу
  • 3 ГГц

Відгуки клієнтів

Часто задавані питання

Навіщо DSG830, якщо є функціональні генератори на сотні мегагерців?

DSG830 працює від 9 кГц до 3 ГГц і задає рівень у дБм від -110 дБм до +13 дБм з роздільністю 0,01 дБ. Функціональний <a href="{{p,828822}}">універсальний генератор сигналів Rigol DG5352</a> закінчується на 350 МГц і налаштовується у вольтах. Для радіотрактів, фільтрів і антенних вузлів у гігагерцах потрібен саме ВЧ-генератор з нормованим рівнем і фазовим шумом менше -105 дБн/Гц.

Чи підходить DSG830 для перевірки чутливості приймача?

Так, мінімальний вихідний рівень -110 дБм у всьому діапазоні, роздільність 0,01 дБ і похибка по амплітуді менше 0,5 дБ. Модуляції AM/FM/ФМ дають типовий тестовий сигнал, а свіпування за рівнем дозволяє знайти поріг, на якому приймач втрачає сигнал. Максимальний рівень +13 дБм від 100 кГц до 3 ГГц. Роздільність частоти 0,01 Гц.

Як DSG830 свіпує частоту і рівень?

Свіпування покрокове або за списком, одиночне чи безперервне, у повному діапазоні. Форма трикутник або пилка, крок лінійний або логарифмічний, часовий діапазон від 20 мс до 100 с. Запуск авто, ручний, зовнішній або за шиною USB і LAN. Швидкість перемикання частоти менше 10 мс (тип.), тож амплітудно-частотну характеристику тракту знімають швидко.
