Принтер друкованих плат Voltera V-One, 4 в 1
Код: 931631
Принтер друкованих плат Voltera V-One, 4 в 1
Все про товар
Опис
Відео
396 842 ₴
Все про товар
Відео
Бренд:
Voltera
10 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Функції: свердління, друк доріжок, дозування пасти, термообробка (оплавлення). Макс. роб. зона: 128 мм×116 мм. Макс. товщина плати: 3 мм. Макс. температура платформи: 240°C Читати далі
396 842 ₴
Опис

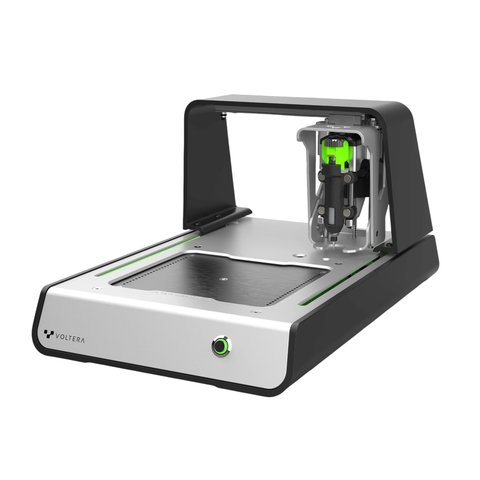

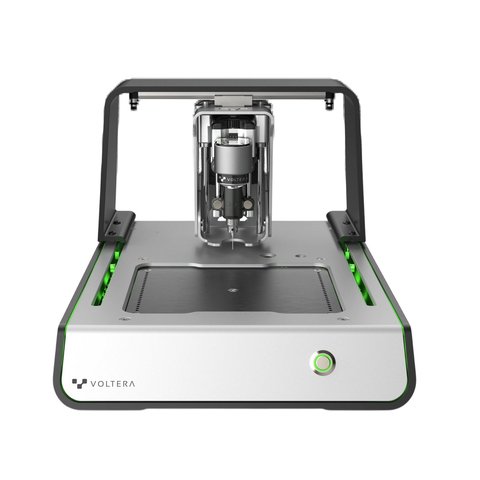

Voltera V-One — настільний принтер для швидкого виготовлення та збирання двошарових друкованих плат (PCB) в лабораторних умовах. Автоматизує повний цикл виробництва на одній платформі: від свердління отворів і нанесення струмопровідних доріжок до селективного дозування паяльної пасти й термічного оплавлення компонентів.
Особливості
- Друк доріжок: нанесення струмопровідного срібного чорнила безпосередньо на основу плати (FR4, скло та інші матеріали), що дає змогу виготовляти прототипи друкованих плат без застосування хімічного травлення
- Селективне дозування пасти: автоматичне нанесення паяльної пасти на контактні майданчики компонентів поверхневого монтажу (SMD) за заданою програмою, без використання трафаретів
- Вбудований нагрівальний елемент: платформа потужністю 550 Вт забезпечує контрольоване нагрівання до 240°C для термофіксації (висушування) чорнила та оплавлення припою безпосередньо на робочому столі
- Магнітна система кріплення: дозволяє швидко встановлювати та змінювати робочі інструменти для калібрування, нанесення матеріалів і свердління
- Програмне забезпечення: фірмове ПЗ імпортує Gerber-файли, автоматично калібрує висоту сопла за допомогою щупа (з урахуванням нерівностей поверхні) та керує процесом роботи
Технічні характеристики

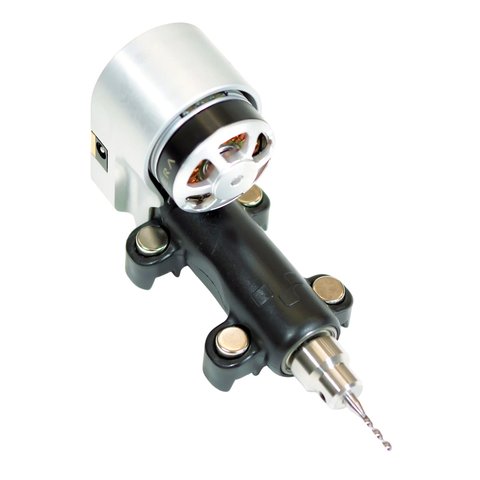

| Функції | Друк доріжок, дозування пасти, термообробка (оплавлення), свердління (модуль V-One Drill у комплекті) | |
| Максимальна кількість шарів | 2 шари (двосторонні PCB) | |
| Максимальна робоча зона | 128 мм × 116 мм | |
| Максимальна товщина плати (субстрату) | 3 мм | |
| Роздільна здатність XYZ | 10 мкм × 10 мкм × 1 мкм | |
| Точність | ± 20 мкм | |
| Мінімальна ширина доріжки | 0,2 мм | |
| Мінімальний крок компонентів (паста) | 0,5 мм (для мікросхем) | |
| Мінімальний крок між доріжками (чорнило) | 0,65 мм | |
| Основа плати (субстрату) | FR1, FR4 | |
| Максимальна температура платформи | 240 °C | |
| Штатний сплав паяльної пасти | Низькотемпературний Sn42/Bi57.6/Ag0.4 | |
| Сумісні матеріали | Струмопровідне чорнило, паяльна паста | |
| Ємність шприца | До 2 мл | |
| Кількість слотів для модулів | 1 | |
| Сумісні модулі | V-One Probe (калібрувальний щуп) V-One Dispenser (дозатор) V-One Drill (модуль свердління) |
|
| Інтерфейс підключення | USB 2.0 | |
| Формат файлів для імпорту | Gerber | |
| Фіксація основи (субстрату) | Затискачі | |
| Сумісність із ОС | Windows 7, 8, 10 (64 біт), OSX 10.11+ | |
| Робоча напруга живлення | 200 В - 240 В | |
| Габарити пристрою (Д × Ш × В) | 390 мм × 257 мм × 207 мм | |
| Вага пристрою | 7 кг | |
Відео

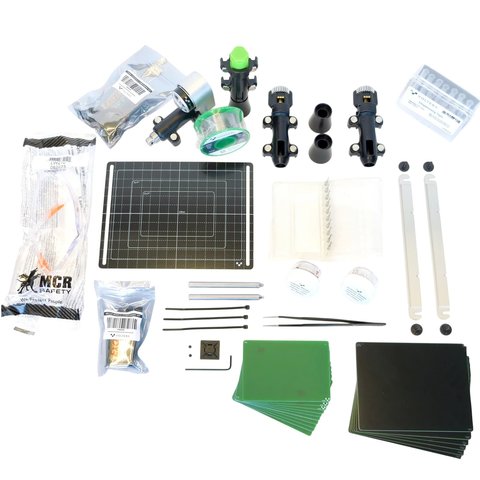

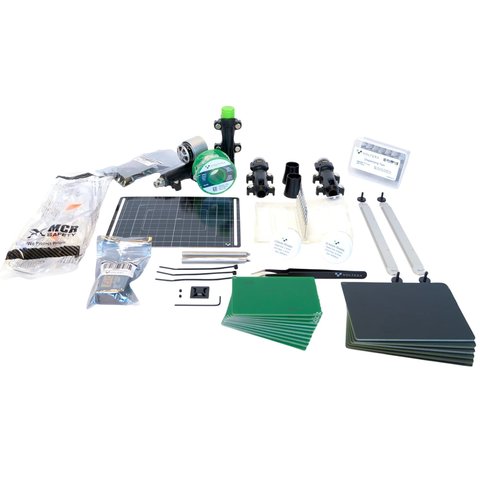

Комплектація
- Принтер друкованих плат Voltera V-One — 1 шт.

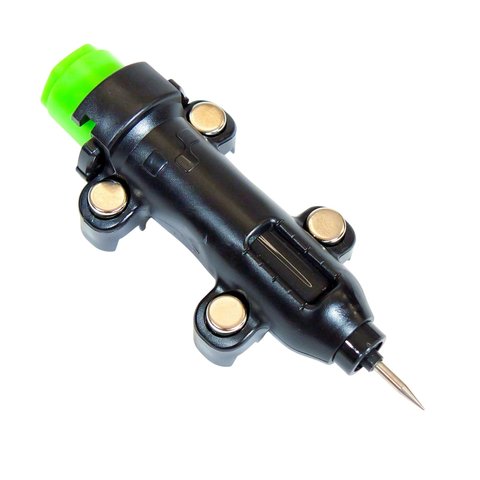

- Калібрувальний щуп (V-One probe) — 1 шт.

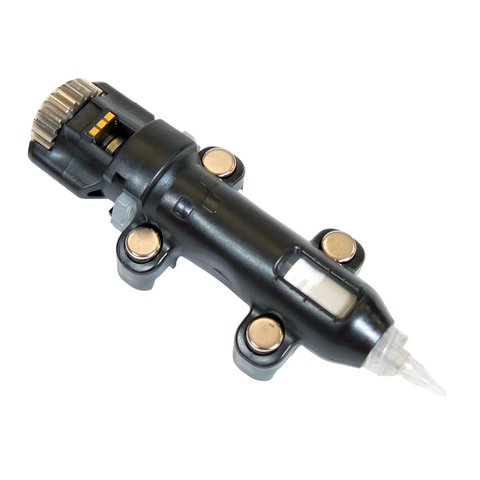

- Дозатор (V-One dispenser) — 1 шт.
- Картридж зі струмопровідним чорнилом — 1 шт.
- Картридж із паяльною пастою — 1 шт.
- Комплект одноразових пластикових сопел — 1 шт.
- Комплект затискачів та кріплень для основи — 1 шт.
- Набір заготовок FR4 та компонентів для тестової плати — 1 шт.
- Дротяний припій — 1 шт.
- Пінцет — 1 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
Відео
