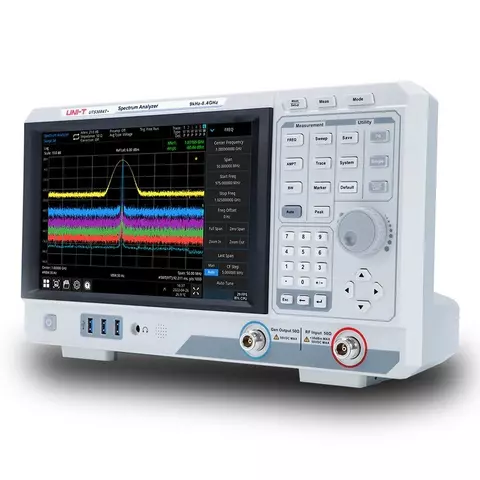

Аналізатор спектра UNI-T UTS3036T+

Код: 926025
Аналізатор спектра UNI-T UTS3036T+
Все про товар
Опис
Характеристики
169 200 ₴
150 400 ₴
Ціна з ПДВ

Все про товар

Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
7 кг
Наявність на складі:
  • Львів
Гарантія: 24 місяців
Діапазон вимірювання: від 9 кГц до 3,6 ГГц. Використовує цифрову технологію проміжної частоти, підтримує безліч функцій аналізу та до 40 001 точок сканування Читати далі
169 200 ₴
150 400 ₴
Ціна з ПДВ
169 200 ₴
150 400 ₴
Ціна з ПДВ

Опис

UNI-T UTS3036T+ – це високопродуктивний аналізатор спектра, призначений для вимірювання частоти в діапазоні від 9 кГц до 3,6 ГГц. Модель використовує повністю цифрову технологію проміжної частоти (IF), підтримує безліч функцій аналізу і до 40 001 точки сканування, що значно підвищує точність аналізу в частотній області.

Аналізатор оснащений 10,1-дюймовим сенсорним дисплеєм, що забезпечує зручність і наочність роботи. UTS3036T+ може застосовуватися для функціональних/термінальних/контрольних випробувань в електронній промисловості, а також для вимірювань в області бездротового зв'язку, курсів радіочастотної та мікрохвильової техніки, попереднього сканування електромагнітної сумісності, вимірювань в напівпровідниках тощо.

Особливості

  • Діапазон вимірювання частоти: від 9 кГц до 3,6 ГГц
  • Середній рівень шуму всього -161 дБм (типове значення)
  • Фазовий шум <-98 дБн/Гц (зсув 10 кГц, типове значення)
  • Повна амплітудна точність <0,7 дБ
  • До 40 001 точки сканування
  • Мінімальна смуга роздільної здатності (RBW) 1 Гц
  • Розширені функції вимірювання однією кнопкою (опціонально)
  • Функція попереднього ЕМС-аналізу (опціонально)
  • Підтримка аналізу аналогової демодуляції (опціонально)
  • Підтримка функції відстеження джерела сигналу (опціонально)
  • Сенсорний екран 10,1" з роздільною здатністю 1280×800 (HD)
  • Інтерфейси USB/LAN, підтримка протоколу SCPI

Технічні характеристики

Діапазон частот 9 кГц – 3,6 ГГц
Роздільна здатність по смузі пропускання 1 Гц~3 МГц
Фазовий шум 98 дБн/Гц за 10 кГц
Середній рівень шуму (DANL) -161 дБм
Генератор трасування так
Дисплей 10,1-дюймовий ємнісний сенсорний екран з підтримкою мультитач, роздільна здатність 280×800 пікселів, RGB-підсвічування по вертикалі
Габарити 378 мм × 218 мм × 120 мм
Вага нетто 4,55 кг

Посібник користувача

PDF  Завантажити посібник користувача для UNI-T UTS3036T+ (англ.).

Повний технічний опис

PDF  Завантажити повний технічний опис для UNI-T UTS3036T+ (англ.).

Комплектація

  • Аналізатор спектра UNI-T UTS3036T+ — 1 шт.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.

Питання та відповіді

Навіщо 40 001 точка сканування?
Кількість точок визначає, наскільки дрібно розгортка ділить діапазон: чим їх більше, тим менша ймовірність, що вузький сигнал потрапить між точками й не з'явиться на екрані. Сорок тисяч точок на діапазоні від 9 кГц до 3,6 ГГц дають крок близько сотні кілогерц навіть при повному огляді. Разом з повністю цифровою технологією проміжної частоти це і дає заявлену точність аналізу.
Що дає діапазон до 3,6 ГГц?
Верхня межа 3,6 ГГц покриває діапазони Wi-Fi, Bluetooth, стільникового зв'язку та більшість пристроїв бездротової передачі даних, з якими стикаються при випробуваннях електроніки. Прилад позиціюють для функціональних і контрольних випробувань у промисловості та для вимірювань у бездротовому зв'язку. Середній рівень шуму -161 дБм, фазовий шум менший за -98 дБн/Гц при зсуві 10 кГц.
Чи є в UTS3036T+ генератор стеження?
Так, генератор трасування вказаний у таблиці як наявний, і саме про це говорить літера T у назві. З ним прилад знімає амплітудно-частотні характеристики фільтрів, підсилювачів і трактів, а не лише спостерігає ефір. Роздільна здатність по смузі пропускання від 1 Гц до 3 МГц, що дозволяє і розділяти близькі сигнали, і швидко оглядати діапазон.
Які опції доступні для UTS3036T+?
Розширені функції вимірювання однією кнопкою, попередній ЕМС-аналіз і аналіз аналогової демодуляції. Базовий прилад це аналізатор спектра з генератором трасування, а спеціальні режими докуповуються під задачу. Дисплей 10,1-дюймовий сенсорний, габарити 378 мм × 218 мм × 120 мм, вага нетто 4,55 кг. Схожий за діапазоном настільний прилад це аналізатор спектра SIGLENT SSA3032X.

Характеристики

Максимальна частота
  • 3,6 ГГц

Відгуки клієнтів

Часто задавані питання

Навіщо 40 001 точка сканування?

Кількість точок визначає, наскільки дрібно розгортка ділить діапазон: чим їх більше, тим менша ймовірність, що вузький сигнал потрапить між точками й не з'явиться на екрані. Сорок тисяч точок на діапазоні від 9 кГц до 3,6 ГГц дають крок близько сотні кілогерц навіть при повному огляді. Разом з повністю цифровою технологією проміжної частоти це і дає заявлену точність аналізу.

Що дає діапазон до 3,6 ГГц?

Верхня межа 3,6 ГГц покриває діапазони Wi-Fi, Bluetooth, стільникового зв'язку та більшість пристроїв бездротової передачі даних, з якими стикаються при випробуваннях електроніки. Прилад позиціюють для функціональних і контрольних випробувань у промисловості та для вимірювань у бездротовому зв'язку. Середній рівень шуму -161 дБм, фазовий шум менший за -98 дБн/Гц при зсуві 10 кГц.

Чи є в UTS3036T+ генератор стеження?

Так, генератор трасування вказаний у таблиці як наявний, і саме про це говорить літера T у назві. З ним прилад знімає амплітудно-частотні характеристики фільтрів, підсилювачів і трактів, а не лише спостерігає ефір. Роздільна здатність по смузі пропускання від 1 Гц до 3 МГц, що дозволяє і розділяти близькі сигнали, і швидко оглядати діапазон.

Які опції доступні для UTS3036T+?

Розширені функції вимірювання однією кнопкою, попередній ЕМС-аналіз і аналіз аналогової демодуляції. Базовий прилад це аналізатор спектра з генератором трасування, а спеціальні режими докуповуються під задачу. Дисплей 10,1-дюймовий сенсорний, габарити 378 мм × 218 мм × 120 мм, вага нетто 4,55 кг. Схожий за діапазоном настільний прилад це <a href="{{p,869154}}">аналізатор спектра SIGLENT SSA3032X</a>.
